Anschließen des Infinity MCable – Masimo SET/Masimo rainbow
SET/Nellcor OxiMax

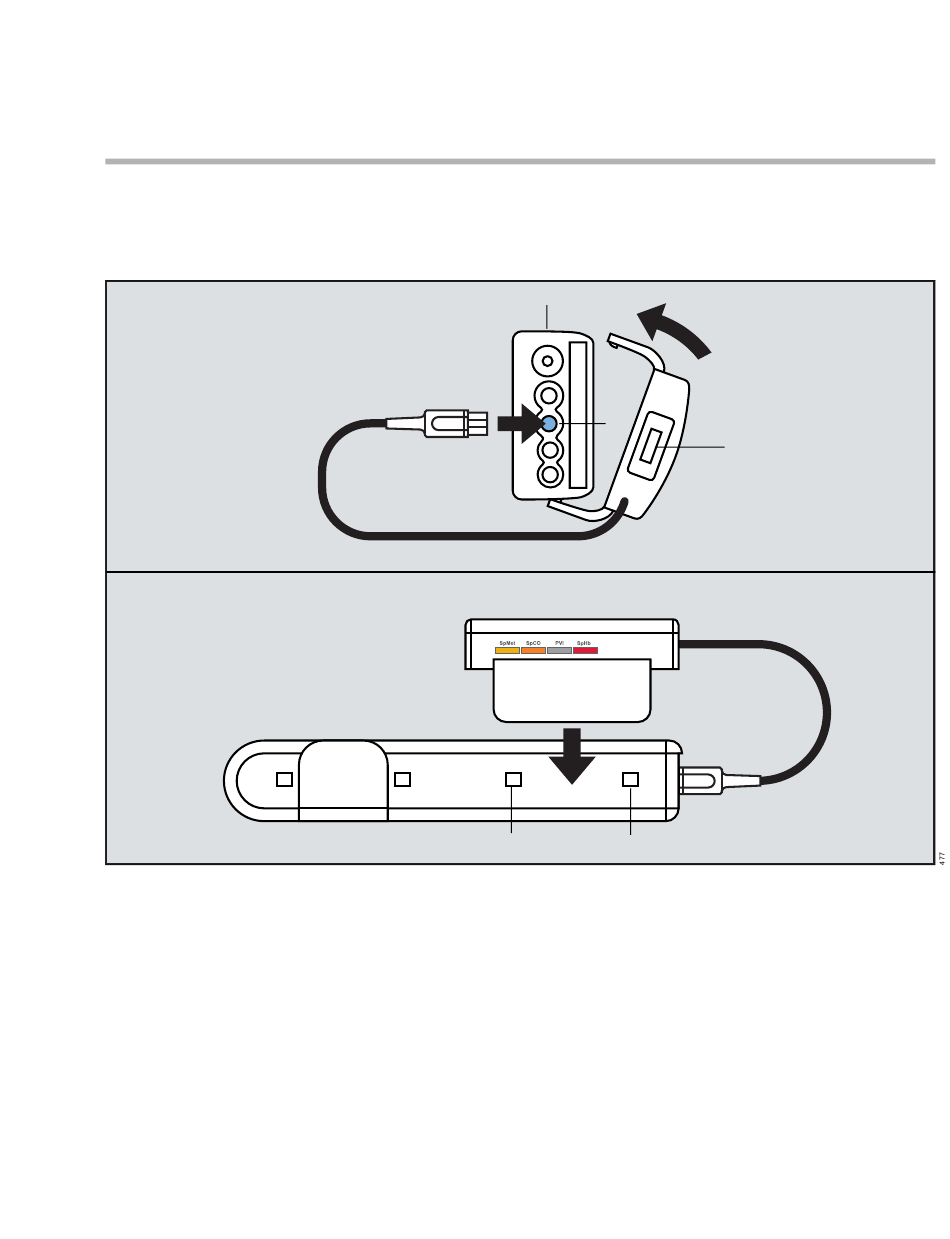

Die folgende Abbildung zeigt die Montage eines
Masimo MCable an den M540. Das Nellcor OxiMax
MCable wird auf die gleiche Weise angeschlossen.
Seitenansicht (Anschlüsse)

Ansicht von unten

A
A M540
B MCable-Halteadapter mit Nasen, die an den
Seiten des M540 einrasten
C MCable-Halter
D Kabelende des MCable
Gebrauchsanweisung – Infinity Acute Care System – Monitoring-Anwendungen VG4.n
D
F
Zusammenbau und Vorbereitung
A
B
E
B
C
B
F
E Blauer SpO -Anschluss
2
F Aussparungen für das Einrasten des
MCable-Halteadapters
G Zwischenkabel oder wiederverwendbarer
SpO -Sensor, das/der direkt an das MCable
2
angeschlossen wird
G
D
87
