SpO - und Puls-CO-Ox-Monitoring mit Masimo SET-MCable
2
Anschließen des Masimo SET MCable
Das Masimo SET MCable wird direkt an den M540
angeschlossen. Anhand des MCable-Logos
können Sie erkennen, ob Sie ein Masimo rainbow
SET oder ein Masimo SET MCable verwenden.
So schließen Sie das Masimo SET MCable an:
1 Schließen Sie den MCable-Stecker (B) am
blauen SpO -Anschluss (A) des M540 an.
2
2 Schließen Sie das Zwischenkabel (D oder F)
am Anschluss des MCables (C) an.
3 Schließen Sie den entsprechenden Masimo-
LNCS-Sensor an das Ende des
Zwischenkabels (E oder G) an – weitere
Informationen finden Sie auf Seite 252.
250 Gebrauchsanweisung – Infinity Acute Care System – Monitoring-Anwendungen VG4.n

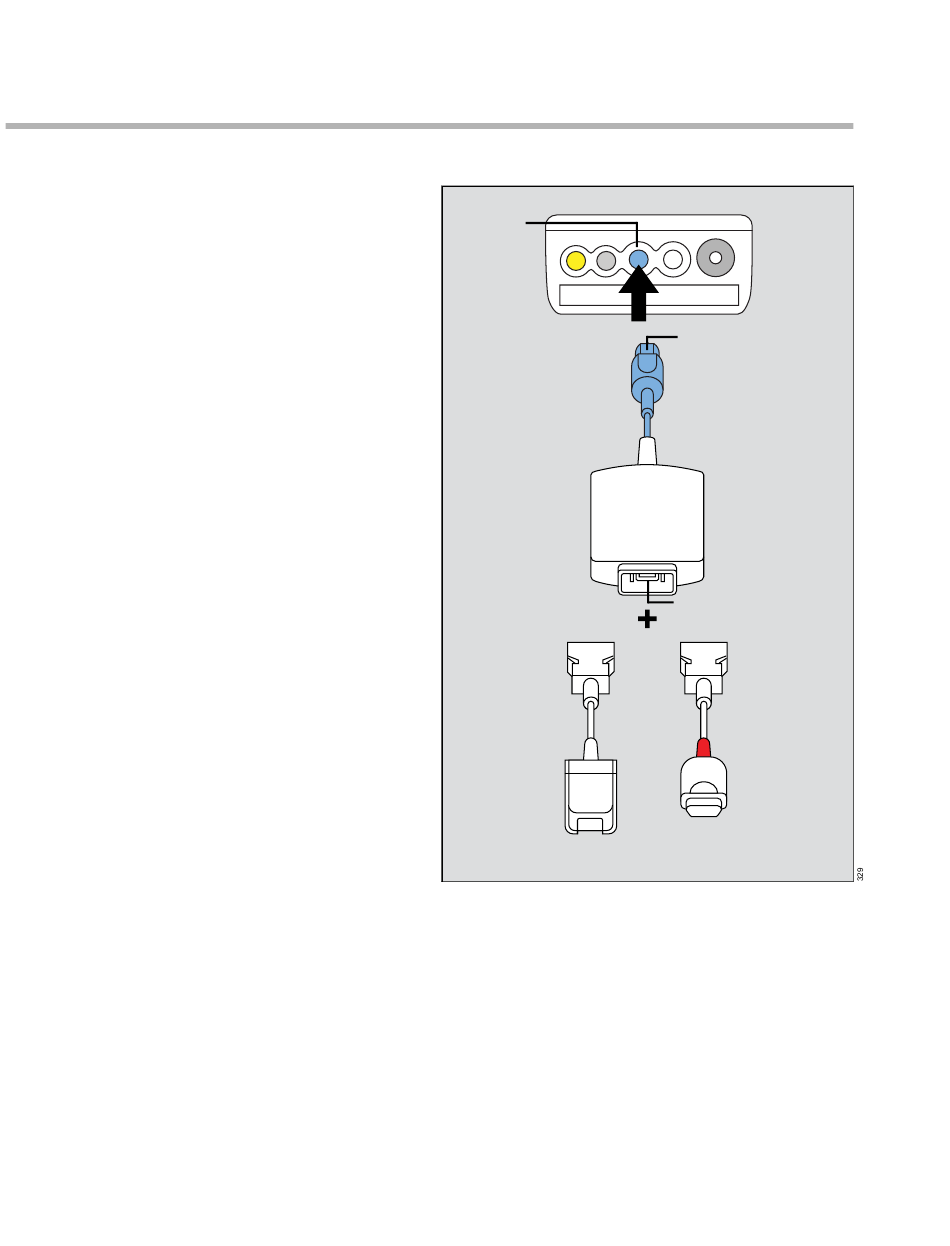

A
D
E
– (A) SpO -Anschluss am M540
2
– (B) MCable-Anschluss
– (C) MCable-Zwischenanschluss (14-poliger
Anschluss)
– (D oder F) Zwischenkabelanschluss für den
Anschluss des MCables
– (E oder G) Zwischenkabelanschluss für den
Anschluss des Sensors
B
C
F
G
