11.8. Interner EMV-Filter und Varistoren - Trennverfahren
11.8.1. IP20-Antriebsmodelle

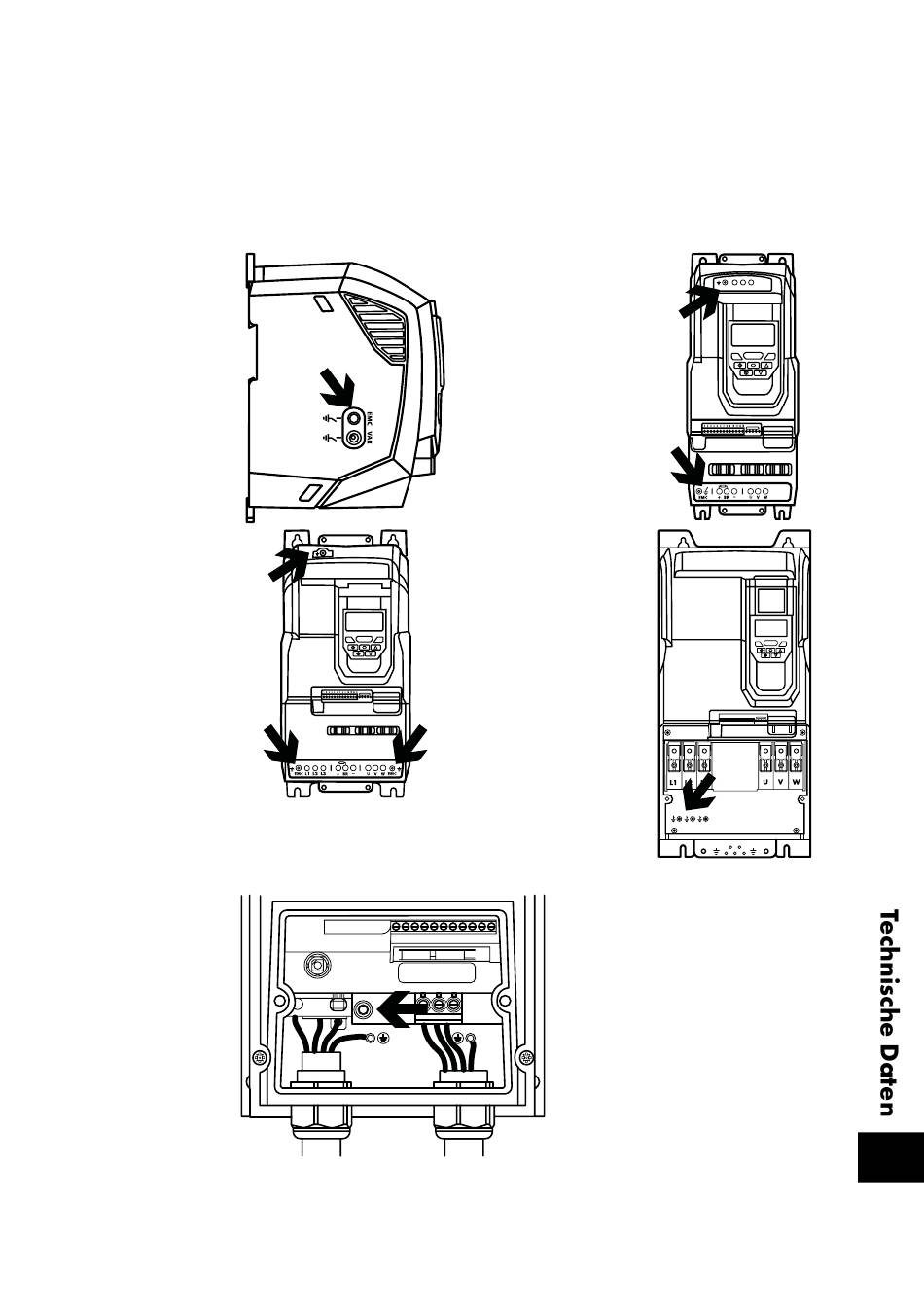

Alle Optidrive ECO-Modelle bieten eine einfache Methode, um den internen EMV-Filter und die Überspannungsschutz-Varistoren
vollständig zu trennen Entfernen Sie die unten gezeigten Schrauben. Dies sollte nur bei Bedarf durchgeführt werden, beispielsweise in
Fällen wie IT oder ungeerdete Versorgungen, bei denen die Phase-Masse-Spannung die Phase-Phase-Spannung überschreiten kann.
Die Trennschraube des EMV-Filters ist mit „EMV" gekennzeichnet.
Die Trennschraube der Überspannungsschutz-Varistoren ist deutlich mit „VAR" gekennzeichnet.
Baugröße 2 & 3
Der EMV-Filter und die
Varistor-Trennschrauben
befinden sich auf der
linken Seite des Produkts,
von vorne gesehen.
Entfernen Sie beide
Schrauben vollständig.
Baugröße 5
Einheiten der Baugröße 5
haben die Trennungspunkte
des EMV-Filters nur auf der
Vorderseite des Geräts wie
in der Abbildung gezeigt.
11.8.2. IP66 Outdoor-Modelle
Entfernen Sie die
Klemmenabdeckung wie
in 3. 1 3.5. IP66 Baugröße
2 & 3 und 3. 1 3.6. IP66
Baugröße 4 auf Seite 22
nd dann den EMV-Filter
wie in der nebenstehenden
Abbildung gezeigt
abklemmen.
11.8.3. IP55 Modelle
Diese Modelle müssen zerlegt werden, um den EMV-Filter zu trennen. Die Trennung sollte nur von Invertek Drives durchgeführt
werden oder durch zugelassene Servicepartner.
www.invertekdrives.com
Baugröße 4
Einheiten der Baugröße 4
haben die Trennungspunkte
des EMV-Filters nur auf der
Vorderseite des Geräts wie
in der Abbildung gezeigt.
Baugröße 6A/6B
Geräte haben die EMV-
Filter-Trennpunkte hinter
der vorderen Abdeckung
des Geräts, wie in der
Abbildung gezeigt.
I0I0I
I0I0I
1 2 3 4 5 6 7 8 9 10 11
L1
L2/N
L3
EMC
U
V
W
EMC
AC
Revision 3.12 | Optidrive Eco Bedienungsanleitung | 85
EMC L1 L2 L3
EMC
VAR
DC
11
