3.9. Montageanweisungen für IP55 Einheiten
S tellen Sie vor der Montage sicher, dass der gewählte Installationsort die unter Abschnitt 1 1. 1 . Umgebung auf Seite 78
angegebenen Umgebungsbedingungen für den Umrichter erfüllt.
D er Umrichter ist senkrecht an einer ebenen Oberfläche zu installieren.

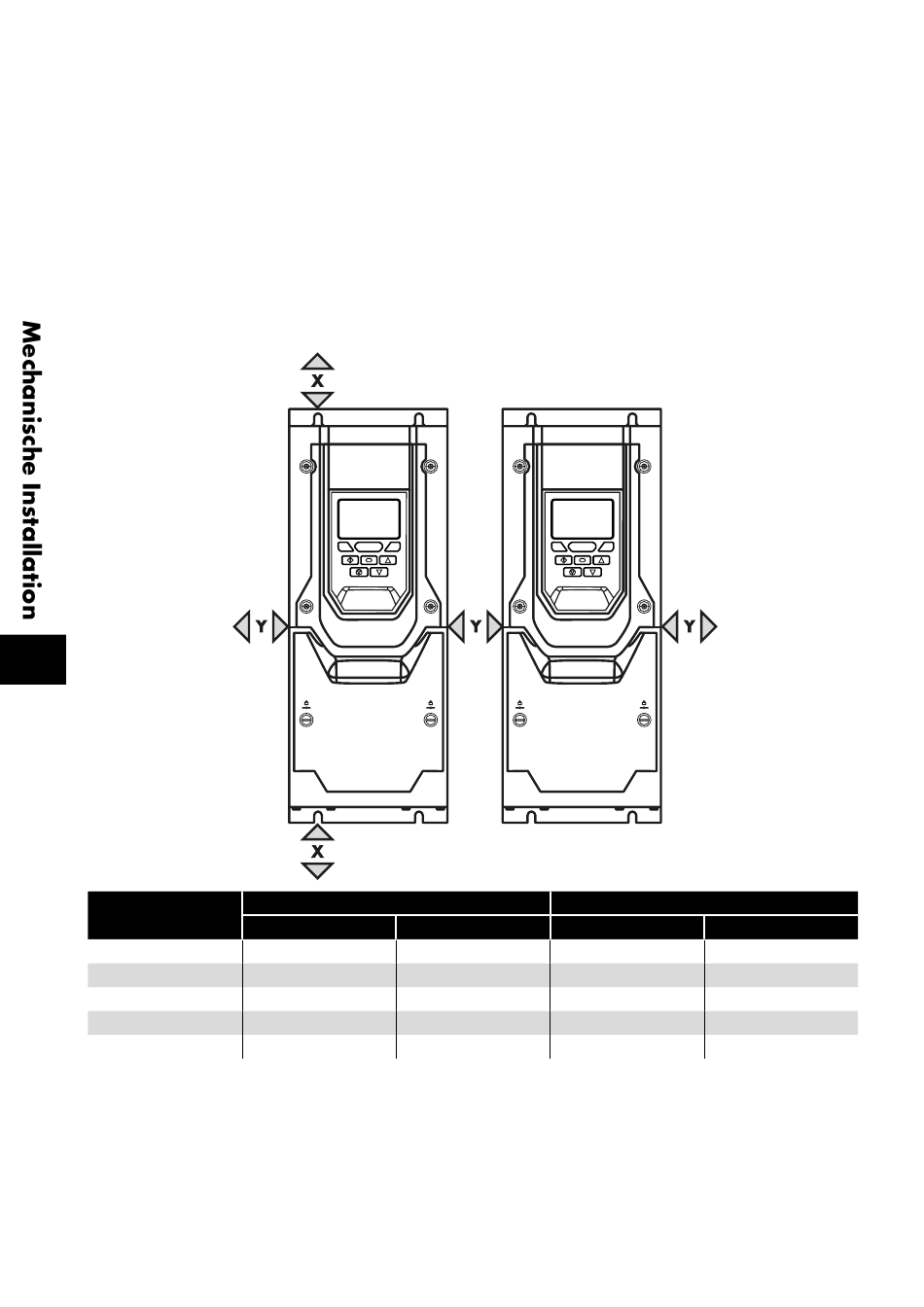

D ie in der nachfolgenden Tabelle angegebenen Mindest-Montageabstände sind einzuhalten.
I nstallationsort und Befestigungsmittel sollten für das Gewicht der Umrichter geeignet sein.
I P55 Einheiten müssen nicht, aber können in einem Schaltschrank installiert werden.
M arkieren Sie die Bohrlöcher, indem Sie entweder den Umrichter als Schablone oder die o. a. Abmessungen verwenden.
Zur Einhaltung der Schutzklasse müssen die entsprechenden Kabelverschraubungen verwendet werden. Die Abmessungen sind
entsprechend der Anzahl und Größe der erforderlichen Kabelverbindungen zu wählen. Die Umrichter werden mit einer einfachen
ungebohrten Durchführungsplatte geliefert, die dann entsprechend mit Bohrungen angepasst werden kann. Vor Beginn des
Bohrvorgangs ist der Umrichter von der Durchführungsplatte abzunehmen.
3
Umrichter
Baugröße
4 (IP55)
5 (IP55)
6 (IP55)
7 (IP55)
8 (IP55)
HINWEIS
Der typische Wärmeverlust des Umrichters entspricht ca. 3 % der Betriebslast.
Die o. a. Abmessungen dienen nur als Richtwerte. Die Umgebungstemperatur des Umrichters MUSS sich innerhalb des angegebenen
Bereichs bewegen oder eine kontinuierliche Leistungsabstufung vorsehen..
18 | Optidrive Eco Bedienungsanleitung | Revision 3.12
X– oberhalb & unterhalb
mm
in
200
7,9
200
7,9
200
7,9
200
7,9
350
13,78
Y – beide Seiten
mm
in
10
0,394
10
0,394
10
0,394
10
0,394
50
1,97
