Fehler-
Nr.
codes
tF-
40
tF-
41
tF-
42
tF-
43
tF-
44
-S
45
-o
48
t-
49
S-F
50
S-F
52
S-F
53
S-F
54
12.2. Fehler zurücksetzen
Wenn der Antrieb auslöst und eine Fehlermeldung angezeigt wird, kann er auf eine der folgenden Arten zurückgesetzt werden:
S chalten sie die Stromversorgung vollständig ab und lassen Sie das Gerät vollständig herunterfahren. Schalten Sie die
Stromversorgung erneut ein.
Entfernen Sie die Reglerfreigabe und schliessen Sie sie erneut an.
Drücken Sie die Stopp / Reset-Taste.
Wenn ein Feldbus verwendet wird, setzen Sie das Rücksetzbit im Steuerwort von 0 auf 1.
Bei O-I-, hO-I- oder I.t-trp-Fehlern können diese Auslösungen nicht sofort zurückgesetzt werden, um Schäden zu vermeiden, die durch
wiederholtes Aktivieren des Antriebs in einen Fehlerzustand auftreten können. Eine Verzögerungszeit gemäß der folgenden Tabelle
muss eingehalten werden, bevor ein Zurücksetzen möglich ist.
Erster Fehler
Zweiter Fehler
Dritter Fehler
Vierter Fehler
Fünfter Fehler
12
Nachfolgende Fehler

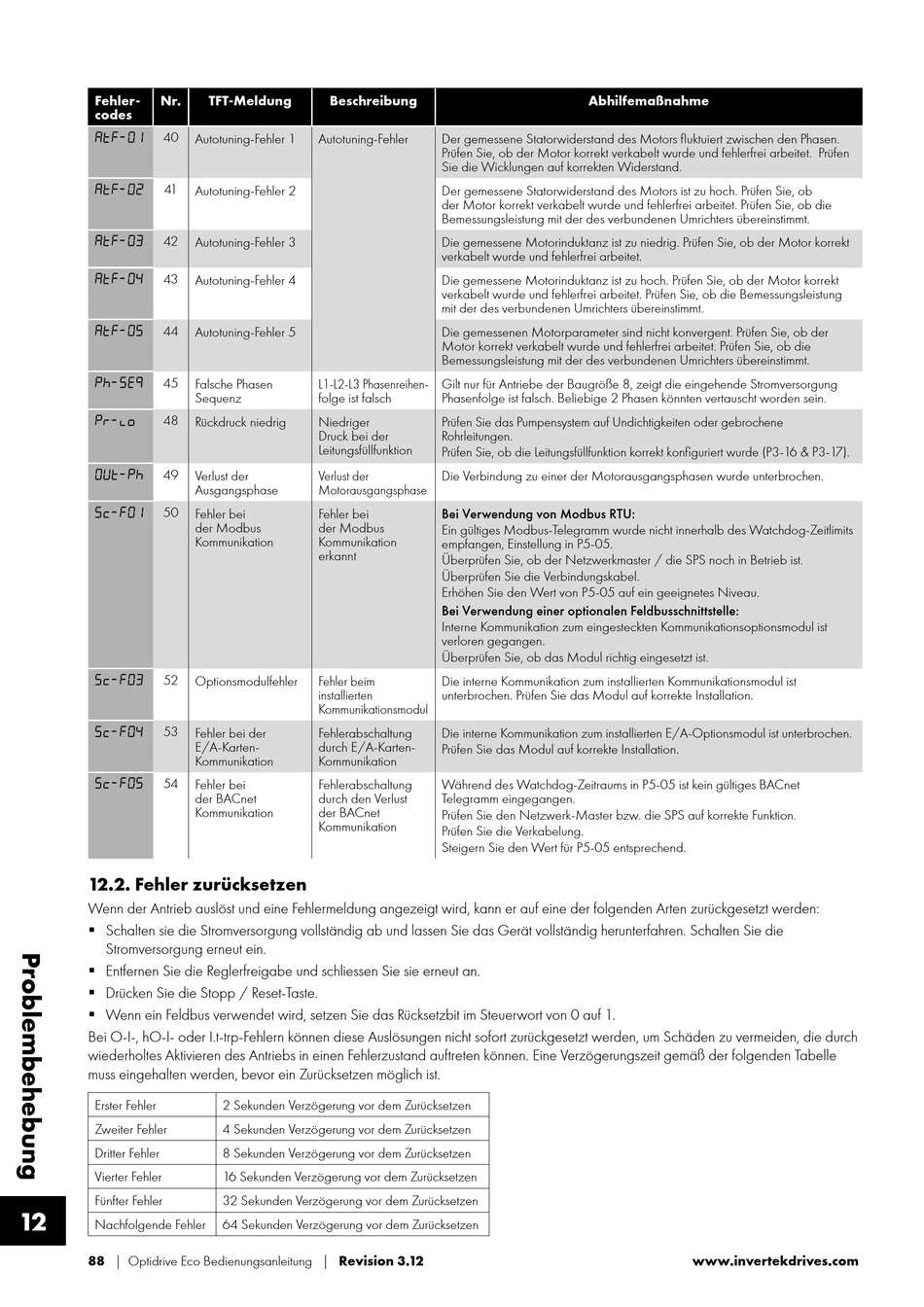

88 | Optidrive Eco Bedienungsanleitung | Revision 3.12
TFT-Meldung
Beschreibung
Autotuning-Fehler 1
Autotuning-Fehler
Autotuning-Fehler 2
Autotuning-Fehler 3
Autotuning-Fehler 4
Autotuning-Fehler 5
Falsche Phasen
L1-L2-L3 Phasenreihen-
Sequenz
folge ist falsch
Rückdruck niedrig
Niedriger
Druck bei der
Leitungsfüllfunktion
Verlust der
Verlust der
Ausgangsphase
Motorausgangsphase
Fehler bei
Fehler bei
der Modbus
der Modbus
Kommunikation
Kommunikation
erkannt
Optionsmodulfehler
Fehler beim
installierten
Kommunikationsmodul
Fehler bei der
Fehlerabschaltung
E/A-Karten-
durch E/A-Karten-
Kommunikation
Kommunikation
Fehler bei
Fehlerabschaltung
der BACnet
durch den Verlust
Kommunikation
der BACnet
Kommunikation
2 Sekunden Verzögerung vor dem Zurücksetzen
4 Sekunden Verzögerung vor dem Zurücksetzen
8 Sekunden Verzögerung vor dem Zurücksetzen
16 Sekunden Verzögerung vor dem Zurücksetzen
32 Sekunden Verzögerung vor dem Zurücksetzen
64 Sekunden Verzögerung vor dem Zurücksetzen
Abhilfemaßnahme
Der gemessene Statorwiderstand des Motors fluktuiert zwischen den Phasen.
Prüfen Sie, ob der Motor korrekt verkabelt wurde und fehlerfrei arbeitet. Prüfen
Sie die Wicklungen auf korrekten Widerstand.
Der gemessene Statorwiderstand des Motors ist zu hoch. Prüfen Sie, ob
der Motor korrekt verkabelt wurde und fehlerfrei arbeitet. Prüfen Sie, ob die
Bemessungsleistung mit der des verbundenen Umrichters übereinstimmt.
Die gemessene Motorinduktanz ist zu niedrig. Prüfen Sie, ob der Motor korrekt
verkabelt wurde und fehlerfrei arbeitet.
Die gemessene Motorinduktanz ist zu hoch. Prüfen Sie, ob der Motor korrekt
verkabelt wurde und fehlerfrei arbeitet. Prüfen Sie, ob die Bemessungsleistung
mit der des verbundenen Umrichters übereinstimmt.
Die gemessenen Motorparameter sind nicht konvergent. Prüfen Sie, ob der
Motor korrekt verkabelt wurde und fehlerfrei arbeitet. Prüfen Sie, ob die
Bemessungsleistung mit der des verbundenen Umrichters übereinstimmt.
Gilt nur für Antriebe der Baugröße 8, zeigt die eingehende Stromversorgung
Phasenfolge ist falsch. Beliebige 2 Phasen könnten vertauscht worden sein.
Prüfen Sie das Pumpensystem auf Undichtigkeiten oder gebrochene
Rohrleitungen.
Prüfen Sie, ob die Leitungsfüllfunktion korrekt konfiguriert wurde (P3-16 & P3-17).
Die Verbindung zu einer der Motorausgangsphasen wurde unterbrochen.
Bei Verwendung von Modbus RTU:
Ein gültiges Modbus-Telegramm wurde nicht innerhalb des Watchdog-Zeitlimits
empfangen, Einstellung in P5-05.
Überprüfen Sie, ob der Netzwerkmaster / die SPS noch in Betrieb ist.
Überprüfen Sie die Verbindungskabel.
Erhöhen Sie den Wert von P5-05 auf ein geeignetes Niveau.
Bei Verwendung einer optionalen Feldbusschnittstelle:
Interne Kommunikation zum eingesteckten Kommunikationsoptionsmodul ist
verloren gegangen.
Überprüfen Sie, ob das Modul richtig eingesetzt ist.
Die interne Kommunikation zum installierten Kommunikationsmodul ist
unterbrochen. Prüfen Sie das Modul auf korrekte Installation.
Die interne Kommunikation zum installierten E/A-Optionsmodul ist unterbrochen.
Prüfen Sie das Modul auf korrekte Installation.
Während des Watchdog-Zeitraums in P5-05 ist kein gültiges BACnet
Telegramm eingegangen.
Prüfen Sie den Netzwerk-Master bzw. die SPS auf korrekte Funktion.
Prüfen Sie die Verkabelung.
Steigern Sie den Wert für P5-05 entsprechend.
www.invertekdrives.com
