4.6. Verkabelung der Steuerklemmen
A lle analogen Signalkabel müssen ausreichend abgeschirmt sein. Für analoge Signalkabel empfehlen wir doppelt geschirmte,
verdrillte Kabel.
Leistungs- und Steuerkabel sind nach Möglichkeit getrennt zu verlegen und dürfen auch nicht parallel zueinander verlaufen.
Halten Sie den empfohlenen Mindestabstand zwischen den Kabeln ein. Siehe dazu Abschnitt 4.9. EMC-konforme Installation auf Seite 30.
Für Signalpegel verschiedener Spannungen, z. B. 24 VDC und 1 10 VAC, darf nicht das gleiche Kabel verwendet werden.
Das maximale Anzugsdrehmoment für Steuerklemmen beträgt 0,5 Nm.
Durchmesser für die Kabeleinführung der Steuerleitung: 0,05 – 2,5 mm

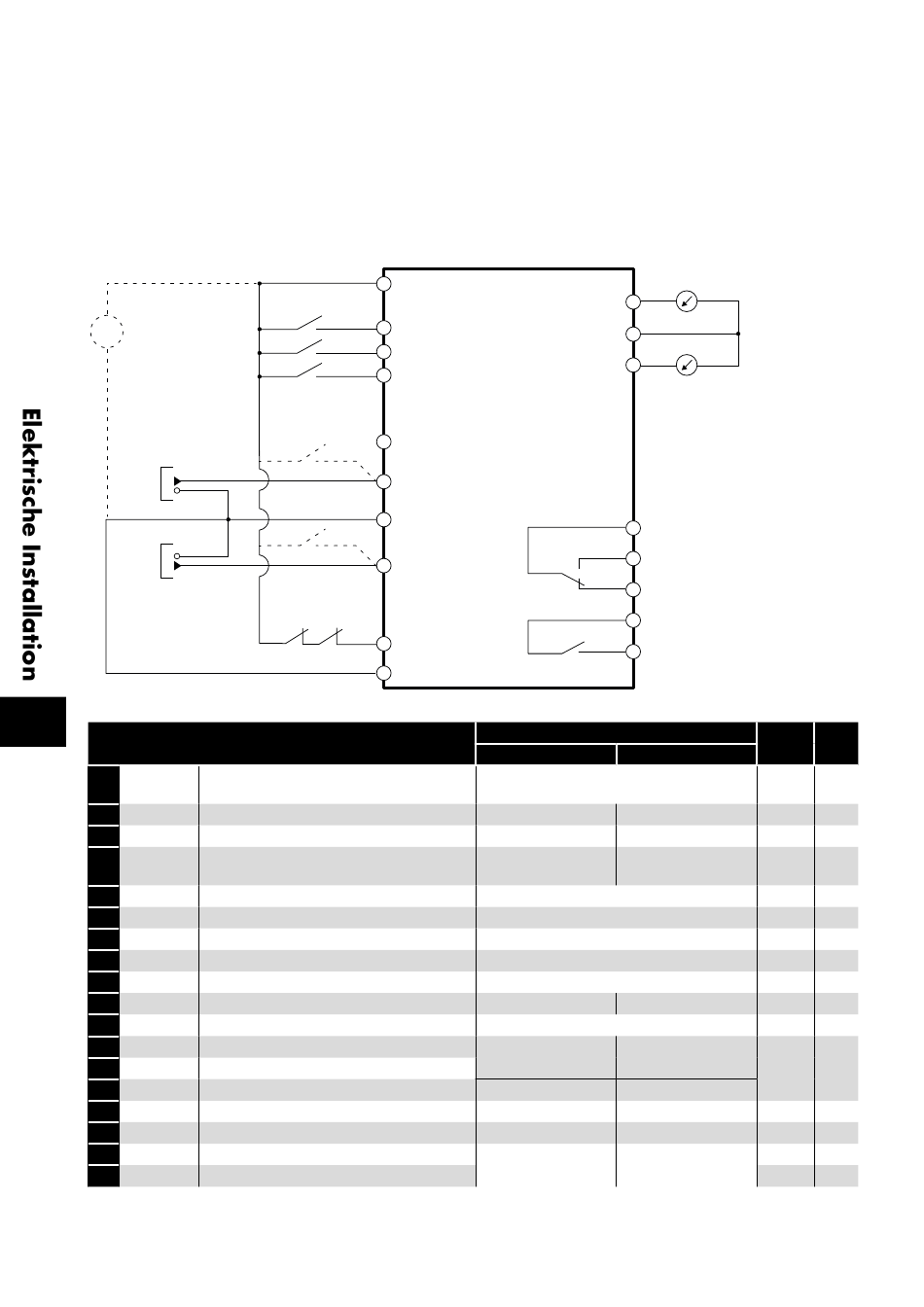

4.6.1. Steueranschlüsse
+ _
+24 V DC**
0-10 V
10-0 V
-10 ...10 V
0/4-20 mA
20-4 mA
0-10 V
10-0 V
-10 ...10 V
0/4-20 mA
20-4 mA
HINWEIS
* Gestrichelte Linien zeigen den Anschluss für analoge Eingänge im Digitalmodus an
4
1
+24V DC
2
DI 1
3
DI 2
4
DI 3
5
+10V DC
6
AI 1 / DI 4 Analogeingang 1/Digitaleingang 4
7
0V / COM 0 Volt Ground
8
AO 1
9
0V / COM 0 Volt Ground
10
AI 2 / DI 5 Analogeingang 2/Digitaleingang 5
11
AO2
12
STO+
13
STO-
14
RL1-COM Gemeinsamer Hilfsrelaisausgang 1
15
RL1-NO
16
RL1-NC
17
RL2-A
18
RL2-B
HINWEIS Digitale Eingänge: Logik hoch = 8-30 VDC (max. 30 VDC)
Safe Torque Off-Eingang: Logik hoch = 18-30 VDC (siehe auch Abschnitt 4. 1 0. Safe Torque Off - Sicher abgeschaltetes Moment auf Seite 33)
28 | Optidrive Eco Bedienungsanleitung | Revision 3.12
Schlüssel
24 Volt Gleichspannungseingang/-ausgang
Digitaleingang 1 (Freigabe)
Digitaleingang 2
Digitaleingang 3
+10 Volt DC Ausgang
Analogausgang 1
Analogausgang 2
STO + 24 VDC-Anschluss
STO 0 Volt Anschluss
Hilfsrelaisausgang 1 normalerweise offen
Hilfsrelaisausgang 2 normalerweise geschlossen
Hilfsrelaisausgang 2
Hilfsrelaisausgang 2
/30 – 12 AWG.
2
1 (+24V DC/ 100mA)
2 (Dl 1)
(0V/ COM) 9
3 (Dl 2)
(AO 2) 11
4 (Dl 3)
5 (+10V DC/ 10mA)
6 (AI 1/ DI 4*)
7 (0V/ COM)
10 (AI 2/ DI 5*)
12 (STO+)
13 (STO-)
** Optionale externe 24 VDC-Stromversorgung
Standardfunktion
Offen
+24V DC Versorgung des Umrichters (100 mA)
oder externer 24 VDC-Eingang
STOPP
VORWÄRTS
P1-12 Referenz
+10V DC Versorgung des Umrichters (10 mA)
Drehzahlsollwert 1 (0-10 V)
0 V Ground für AI/AO/DI/DO
Motordrehzahl (0-10 V)
0 V Ground für AI/AO/DI/DO
P2-01 Drehzahlsollwert P2-02 Drehzahlsollwert 4.7.3
Motorstrom (0-10 V)
Gesperrt
Umrichter intakt
Umrichter defekt
Umrichter gestoppt
Analogausgänge: 0 - 10 Volt/4-20 mA (max. 20 mA)
0-10V
(AO 1) 8
10-0V
0/4-20 mA
20-4/0 mA
0-10V
10-0V
0/4-20 mA
20-4/0 mA
14 (RL1-C)
15 (RL1-NO)
16 (RL1-NC)
17 (RL2-A)
18 (RL2-B)
Geschlossen
BETRIEB
RÜCKWÄRTS
Voreingestellte
Drehzahlen
Betriebsbereit
Umrichter defekt
Umrichter intakt
Umrichter arbeitet
www.invertekdrives.com
Abschn. Seite
4.7. 1
29
4.7.2
29
4.7.2
29
4.7.2
29
4.7.3
29
4.7.4
29
29
4.7.4
29
4. 1 0
33
4.7.5
30
4.7.5
30
4.7.5
30
4.7.5
30
4.7.5
30
