2. Allgemeine Informationen und Bemessungen

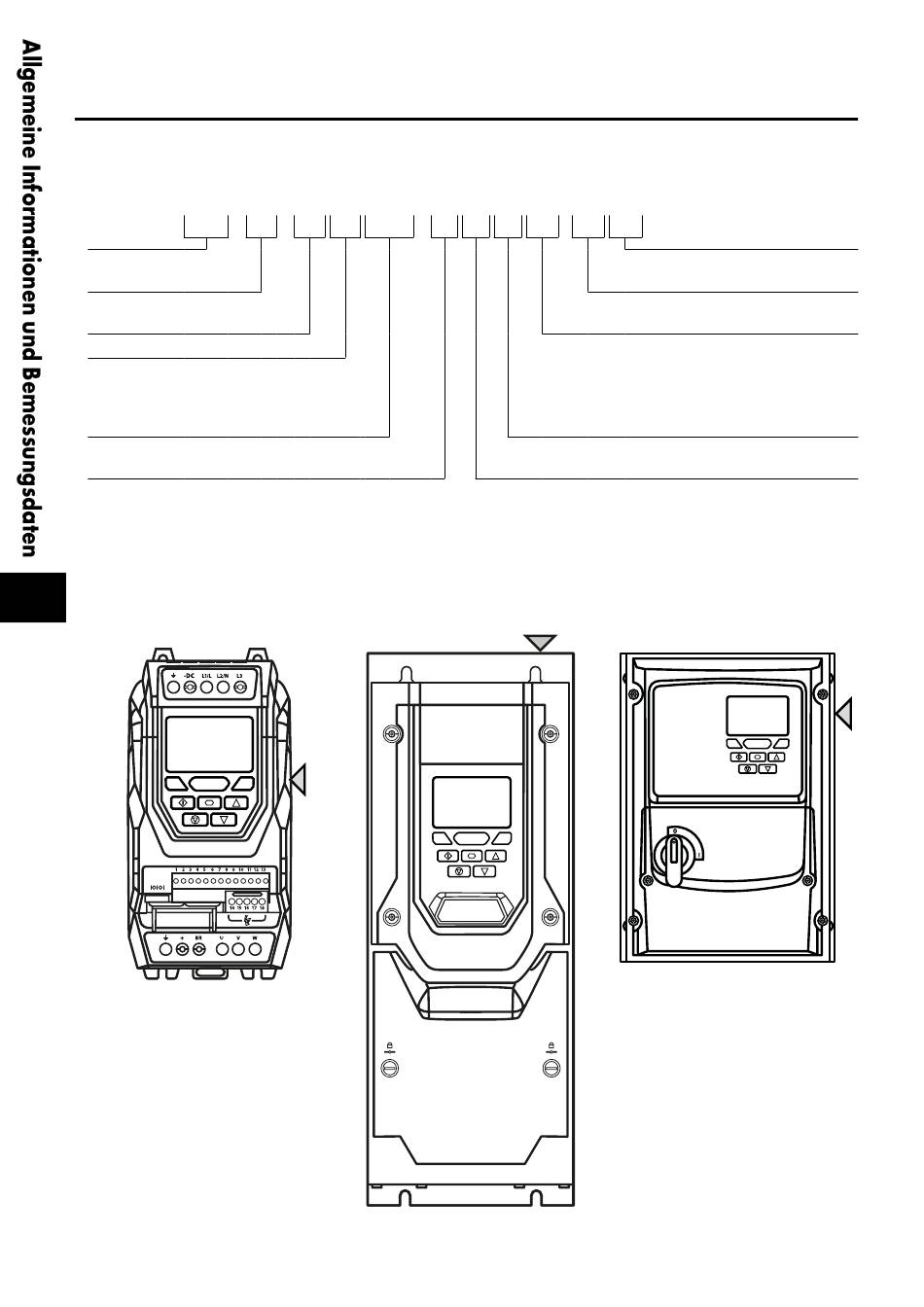

2.1. Identifikation des Umrichters nach Modellnummer
Jeder Umrichter kann über seine Modellnummer identifiziert werden, siehe unten. Diese Nummer finden Sie auf dem Lieferetikett
sowie dem Typenschild. Die Modellnummer enthält Informationen zum Umrichter sowie werkseitig installierten Optionen.
ODV -
Produktreihe
ODV : Eco Serie
Generation
Baugröße
Spannungscode
2 : 200 – 240
4 : 380 – 480
6 : 500 – 600
Ausgangsstrom
Abbildung mit einer Dezimalstelle
Versorgungsphase
1 : Einphasiger Eingang
3 : Dreiphasiger Eingang
2.2. Typenschildplatzierung
2
Alle Optidrive Eco-Modelle besitzen ein Typenschild, das wie folgt platziert ist:
Modell IP20
Von vorne gesehen auf der rechten Seite.
6 | Optidrive Eco Bedienungsanleitung | Revision 3.12
3
-
4
4
0460 -
Modell IP55
Auf der Oberseite.
3
F
1
N
- M
Gehäuse
2 : IP20
N : IP55
X : IP66 für den Außenbereich ohne Schalter
D : IP66 für den Außenbereich mit Schalter
Bremswiderstand
1 : Kein Bremswiderstand
EMV-Filter
0 : Ohne EMV-Filter
F : Mit EMV-Filter
R: Hochleistungsfilter (nur Größe 8)
Von vorne gesehen auf der rechten Seite.
N
PCB-Beschichtung
N : Standardmäßige PCB-Beschichtung
Display
S : LED-Display (nur IP20)
Modell IP66
