3.6. Anweisungen für die Gehäusemontage (IP20 Einheiten)
IP20-Antriebe müssen in geeigneten Gehäusen installiert werden, um sie vor schädlichen Umwelteinflüssen zu schützen.
Das Gehäuse sollte aus einem wärmeleitfähigen Material bestehen.
Bei der Montage des Umrichters sind, wie unten gezeigt, entsprechende Belüftungsfreiräume einzuhalten.
W erden belüftete Gehäuse verwendet, sollten diese unbedingt Lüftungsschlitze oben und unten aufweisen, um eine ausreichende
Luftzirkulation zu gewährleisten. Luft muss unterhalb des Umrichters eingesogen werden und über dem Umrichter wieder austreten können.
I n allen Umgebungen, wo dies notwendig ist, sollte das Gehäuse so ausgelegt sein, dass das Gerät gegen Flugstaub, ätzende
Gase oder Flüssigkeiten, leitende Verunreinigungen (wie Kondensation, Kohlestaub und Metallpartikel) und Sprühnebel oder
Spritzwasser aus allen Richtungen geschützt ist.
In Umgebungen mit hoher Feuchtigkeit, hohem Salzgehalt oder hohem chemischen Gehalt muss ein passend abgedichtetes
Gehäuse (nicht belüftet) verwendet werden.

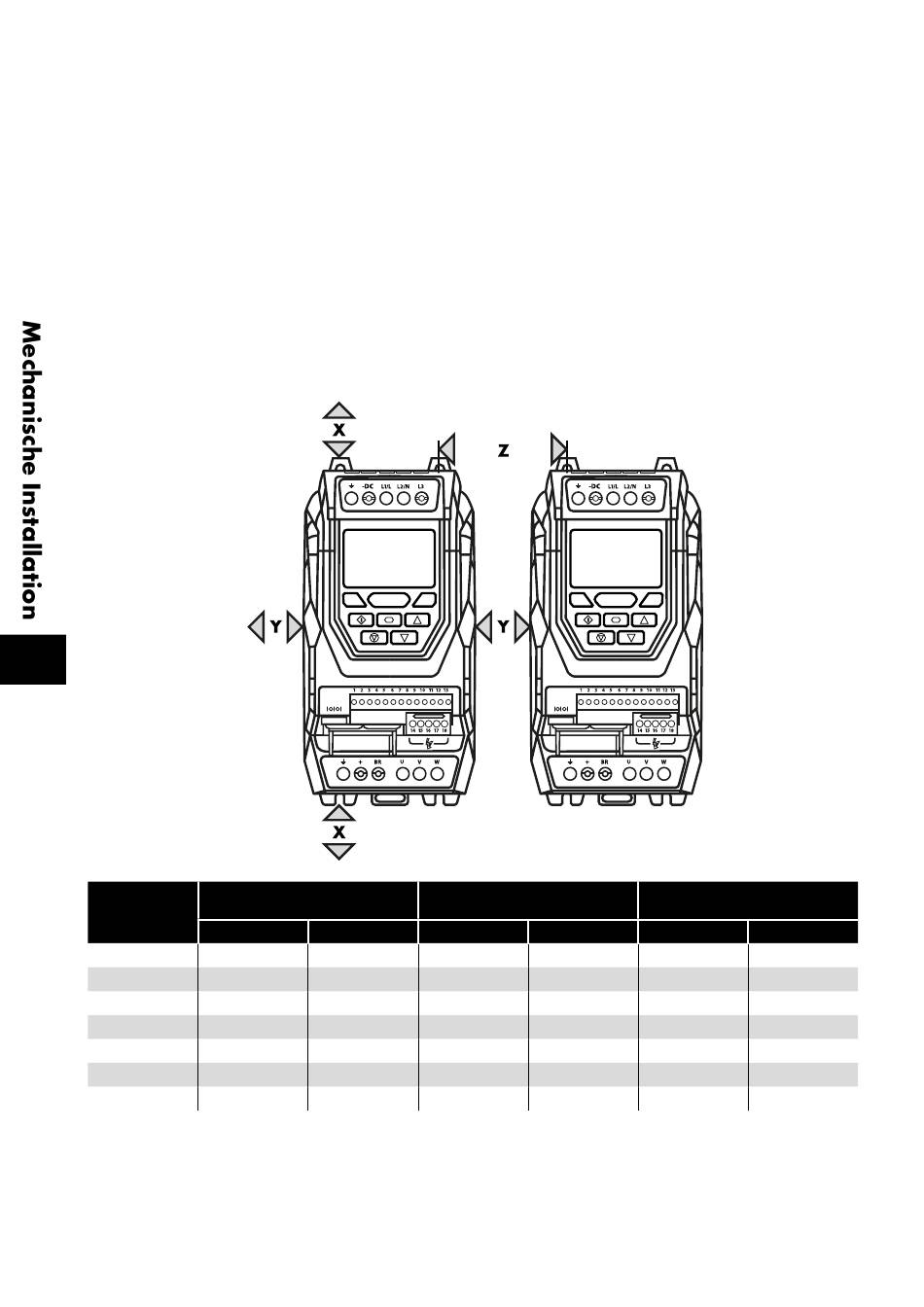

Gehäusekonstruktion und -layout müssen so ausgelegt sein, dass angemessene Belüftungswege und -abstände gewährleistet werden
und die Luft durch den Kühlkörper des Umrichters zirkulieren kann. Invertek Drives empfiehlt folgende Mindestgrößen für Umrichter, die
in nicht-belüfteten Metallgehäusen montiert werden:
3
Umrichter
Größe
2
3
4
5
6A
6B
8
HINWEIS
Bei Abmessung Z wird davon ausgegangen, dass die Umrichter nebeneinander und ohne Zwischenraum montiert sind.
Der typische Wärmeverlust des Umrichters entspricht 2 % der Betriebslast.
Die o. a. Abmessungen dienen nur als Richtwerte. Die Umgebungstemperatur des Umrichters MUSS sich innerhalb des angegebenen
Bereichs bewegen oder eine kontinuierliche Leistungsabstufung vorsehen.
16 | Optidrive Eco Bedienungsanleitung | Revision 3.12
X
oberhalb & unterhalb
mm
Zoll
75
2,95
100
3,94
200
7,87
200
7,87
200
7,87
200
7,87
350
1 1,81
Y
beide Seiten
mm
Zoll
10
0,39
10
0,39
25
0,98
25
0,98
25
0,98
25
0,98
50
3,94
Z
dazwischen
mm
Zoll
46
1,81
52
2,05
70
2,76
70
2,76
70
2,76
70
2,76
412
16,22
