11.7. Interner EMV-Filter und Varistoren - Trennverfahren

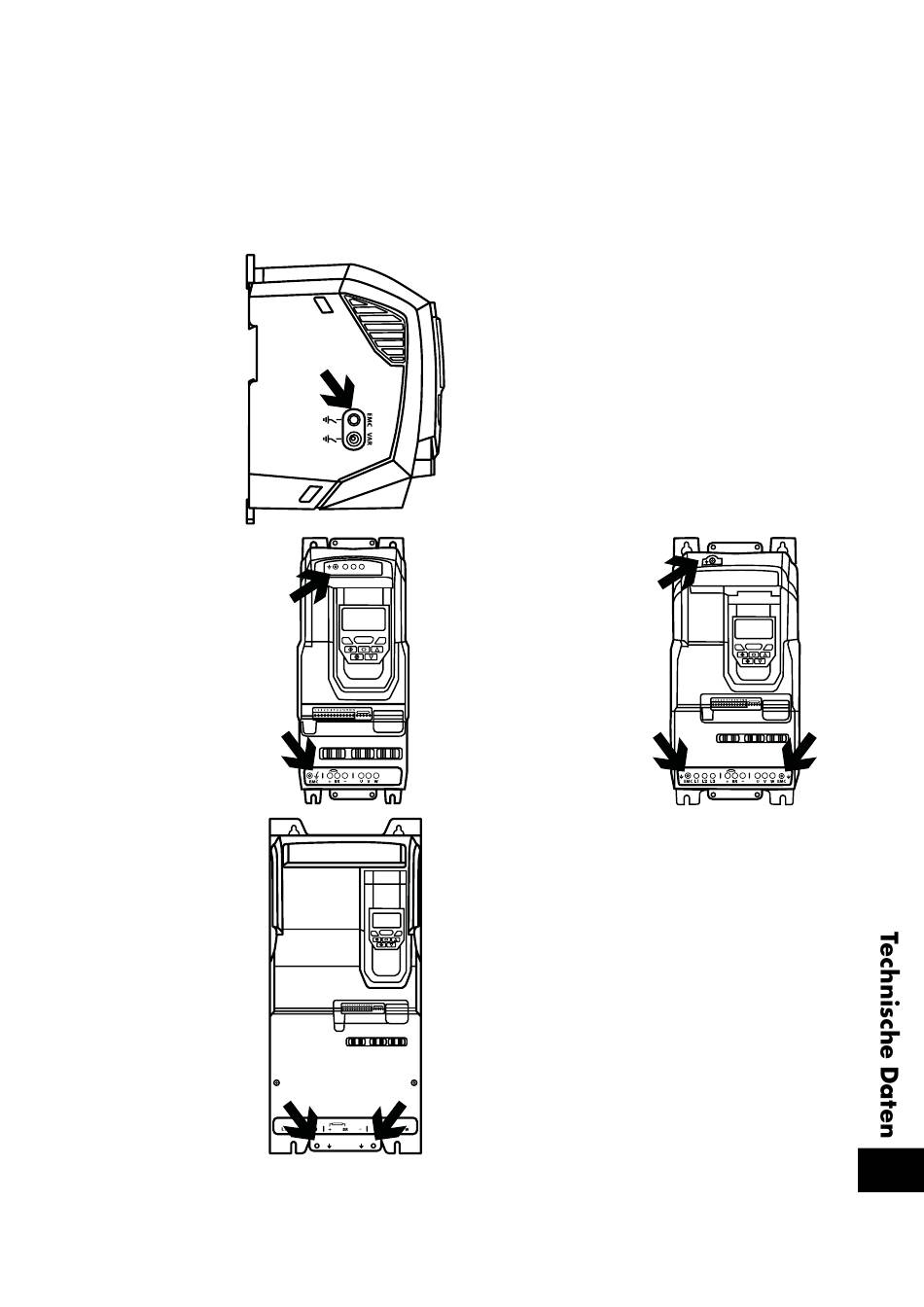

11.7.1. IP20-Antriebsmodelle
Alle Optidrive ECO-Modelle bieten eine einfache Methode, um den internen EMV-Filter und die Überspannungsschutz-Varistoren
vollständig zu trennen Entfernen Sie die unten gezeigten Schrauben. Dies sollte nur bei Bedarf durchgeführt werden, beispielsweise in
Fällen wie IT oder ungeerdete Versorgungen, bei denen die Phase-Masse-Spannung die Phase-Phase-Spannung überschreiten kann.
Die Trennschraube des EMV-Filters ist mit „EMV" gekennzeichnet.
Die Trennschraube der Überspannungsschutz-Varistoren ist deutlich mit „VAR" gekennzeichnet.
Baugröße 2 & 3
Der EMV-Filter und die
Varistor-Trennschrauben
befinden sich auf der
linken Seite des Produkts,
von vorne gesehen.
Entfernen Sie beide
Schrauben vollständig.
Baugröße 4
Einheiten der Baugröße 4
haben die Trennungspunkte
des EMV-Filters nur auf der
Vorderseite des Geräts wie
in der Abbildung gezeigt.
Baugröße 6A/6B
Einheiten der Baugröße
6A / 6B haben die
Trennungspunkte des EMV-
Filters nur auf der Vorderseite
des Geräts wie in der
Abbildung gezeigt.

11.7.2. IP55- und IP66-Modelle

Diese Modelle müssen zerlegt werden, um den EMV-Filter zu trennen. Die Trennung sollte nur von Invertek Drives durchgeführt
werden oder durch zugelassene Servicepartner.
www.invertekdrives.com
Baugröße 5
Einheiten der
EMC L1 L2 L3
Baugröße 5 haben die
Trennungspunkte des
EMV-Filters nur auf der
Vorderseite des Geräts
wie in der Abbildung
gezeigt.
Revision 3.07 | Optidrive Eco Bedienungsanleitung | 71
