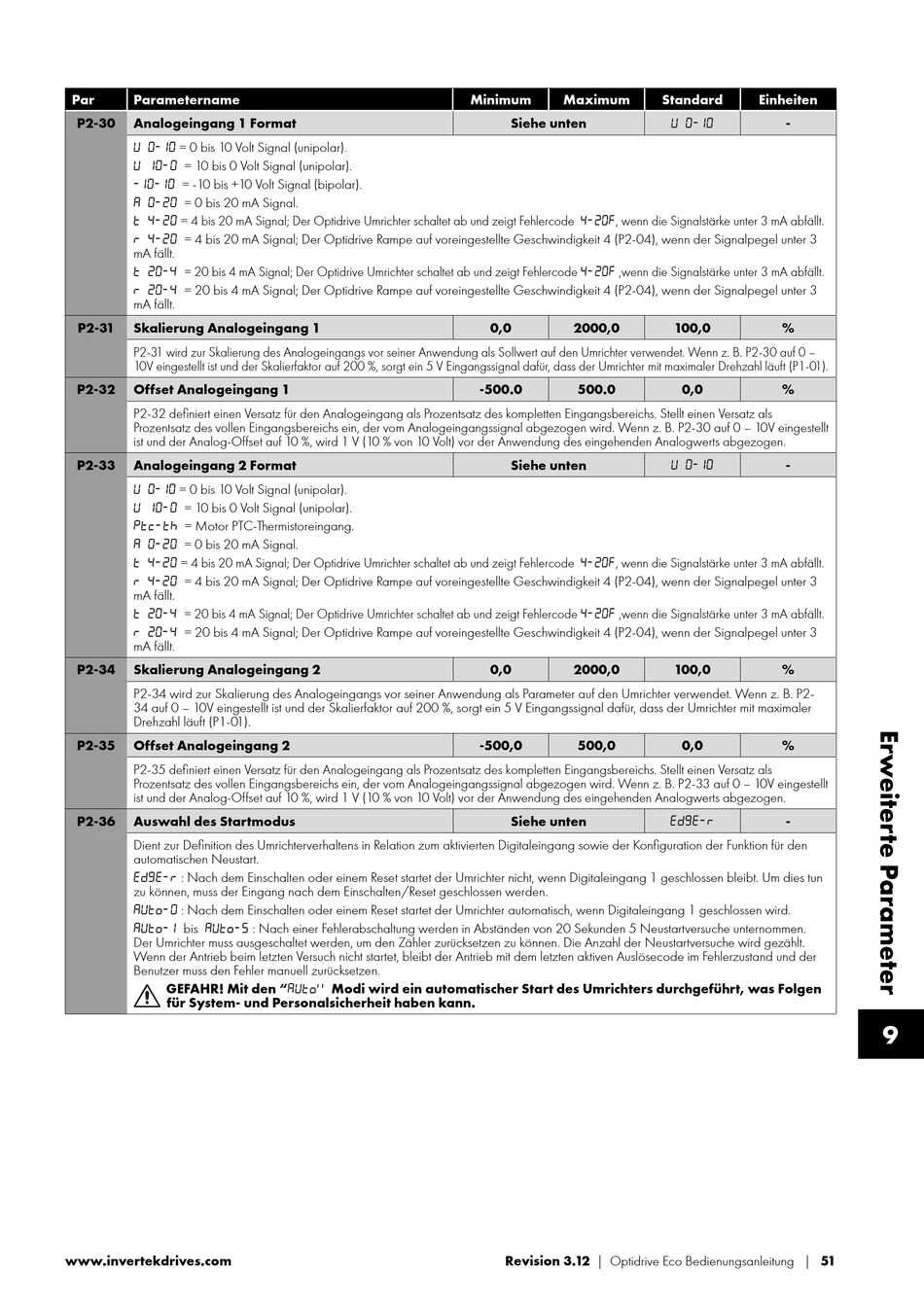

Par
Parametername
P2-30
Analogeingang 1 Format
- = 0 bis 10 Volt Signal (unipolar).
- = 10 bis 0 Volt Signal (unipolar).
-- = -10 bis +10 Volt Signal (bipolar).
- = 0 bis 20 mA Signal.
t - = 4 bis 20 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt Fehlercode -F, wenn die Signalstärke unter 3 mA abfällt.
- = 4 bis 20 mA Signal; Der Optidrive Rampe auf voreingestellte Geschwindigkeit 4 (P2-04), wenn der Signalpegel unter 3
mA fällt.
t - = 20 bis 4 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt Fehlercode -F ,wenn die Signalstärke unter 3 mA abfällt.
- = 20 bis 4 mA Signal; Der Optidrive Rampe auf voreingestellte Geschwindigkeit 4 (P2-04), wenn der Signalpegel unter 3
mA fällt.
P2-31
Skalierung Analogeingang 1
P2-31 wird zur Skalierung des Analogeingangs vor seiner Anwendung als Sollwert auf den Umrichter verwendet. Wenn z. B. P2-30 auf 0 –
10V eingestellt ist und der Skalierfaktor auf 200 %, sorgt ein 5 V Eingangssignal dafür, dass der Umrichter mit maximaler Drehzahl läuft (P1-01).
P2-32
Offset Analogeingang 1
P2-32 definiert einen Versatz für den Analogeingang als Prozentsatz des kompletten Eingangsbereichs. Stellt einen Versatz als
Prozentsatz des vollen Eingangsbereichs ein, der vom Analogeingangssignal abgezogen wird. Wenn z. B. P2-30 auf 0 – 10V eingestellt
ist und der Analog-Offset auf 10 %, wird 1 V (10 % von 10 Volt) vor der Anwendung des eingehenden Analogwerts abgezogen.
P2-33
Analogeingang 2 Format
- = 0 bis 10 Volt Signal (unipolar).
- = 10 bis 0 Volt Signal (unipolar).
t-t = Motor PTC-Thermistoreingang.
- = 0 bis 20 mA Signal.
t - = 4 bis 20 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt Fehlercode -F, wenn die Signalstärke unter 3 mA abfällt.
- = 4 bis 20 mA Signal; Der Optidrive Rampe auf voreingestellte Geschwindigkeit 4 (P2-04), wenn der Signalpegel unter 3
mA fällt.
t - = 20 bis 4 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt Fehlercode -F ,wenn die Signalstärke unter 3 mA abfällt.
- = 20 bis 4 mA Signal; Der Optidrive Rampe auf voreingestellte Geschwindigkeit 4 (P2-04), wenn der Signalpegel unter 3
mA fällt.
P2-34
Skalierung Analogeingang 2
P2-34 wird zur Skalierung des Analogeingangs vor seiner Anwendung als Parameter auf den Umrichter verwendet. Wenn z. B. P2-
34 auf 0 – 10V eingestellt ist und der Skalierfaktor auf 200 %, sorgt ein 5 V Eingangssignal dafür, dass der Umrichter mit maximaler
Drehzahl läuft (P1-01).
P2-35
Offset Analogeingang 2
P2-35 definiert einen Versatz für den Analogeingang als Prozentsatz des kompletten Eingangsbereichs. Stellt einen Versatz als
Prozentsatz des vollen Eingangsbereichs ein, der vom Analogeingangssignal abgezogen wird. Wenn z. B. P2-33 auf 0 – 10V eingestellt
ist und der Analog-Offset auf 10 %, wird 1 V (10 % von 10 Volt) vor der Anwendung des eingehenden Analogwerts abgezogen.
P2-36
Auswahl des Startmodus
Dient zur Definition des Umrichterverhaltens in Relation zum aktivierten Digitaleingang sowie der Konfiguration der Funktion für den
automatischen Neustart.
ge- : Nach dem Einschalten oder einem Reset startet der Umrichter nicht, wenn Digitaleingang 1 geschlossen bleibt. Um dies tun
zu können, muss der Eingang nach dem Einschalten/Reset geschlossen werden.
to- : Nach dem Einschalten oder einem Reset startet der Umrichter automatisch, wenn Digitaleingang 1 geschlossen wird.
to- bis to- : Nach einer Fehlerabschaltung werden in Abständen von 20 Sekunden 5 Neustartversuche unternommen.
Der Umrichter muss ausgeschaltet werden, um den Zähler zurücksetzen zu können. Die Anzahl der Neustartversuche wird gezählt.
Wenn der Antrieb beim letzten Versuch nicht startet, bleibt der Antrieb mit dem letzten aktiven Auslösecode im Fehlerzustand und der
Benutzer muss den Fehler manuell zurücksetzen.
GEFAHR! Mit den "to Modi wird ein automatischer Start des Umrichters durchgeführt, was Folgen
für System- und Personalsicherheit haben kann.
www.invertekdrives.com
Minimum
Maximum
Siehe unten
0,0
2000,0
-500.0
500.0
Siehe unten
0,0
2000,0
-500,0
500,0
Siehe unten
Revision 3.12 | Optidrive Eco Bedienungsanleitung | 51
Standard
Einheiten
-
-
100,0
%
0,0
%
-
-
100,0
%
0,0
%
-
ge-
9
