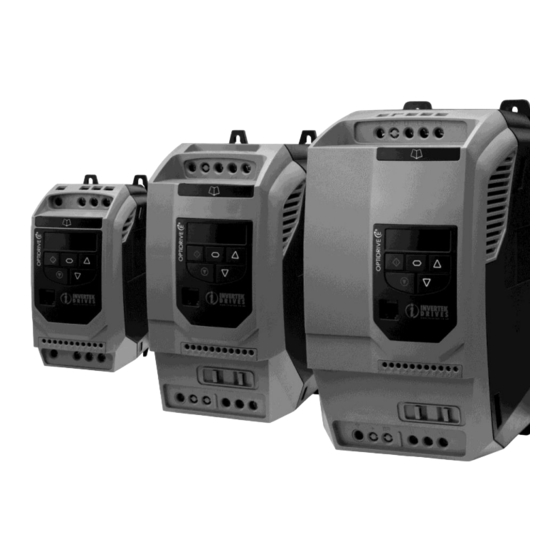

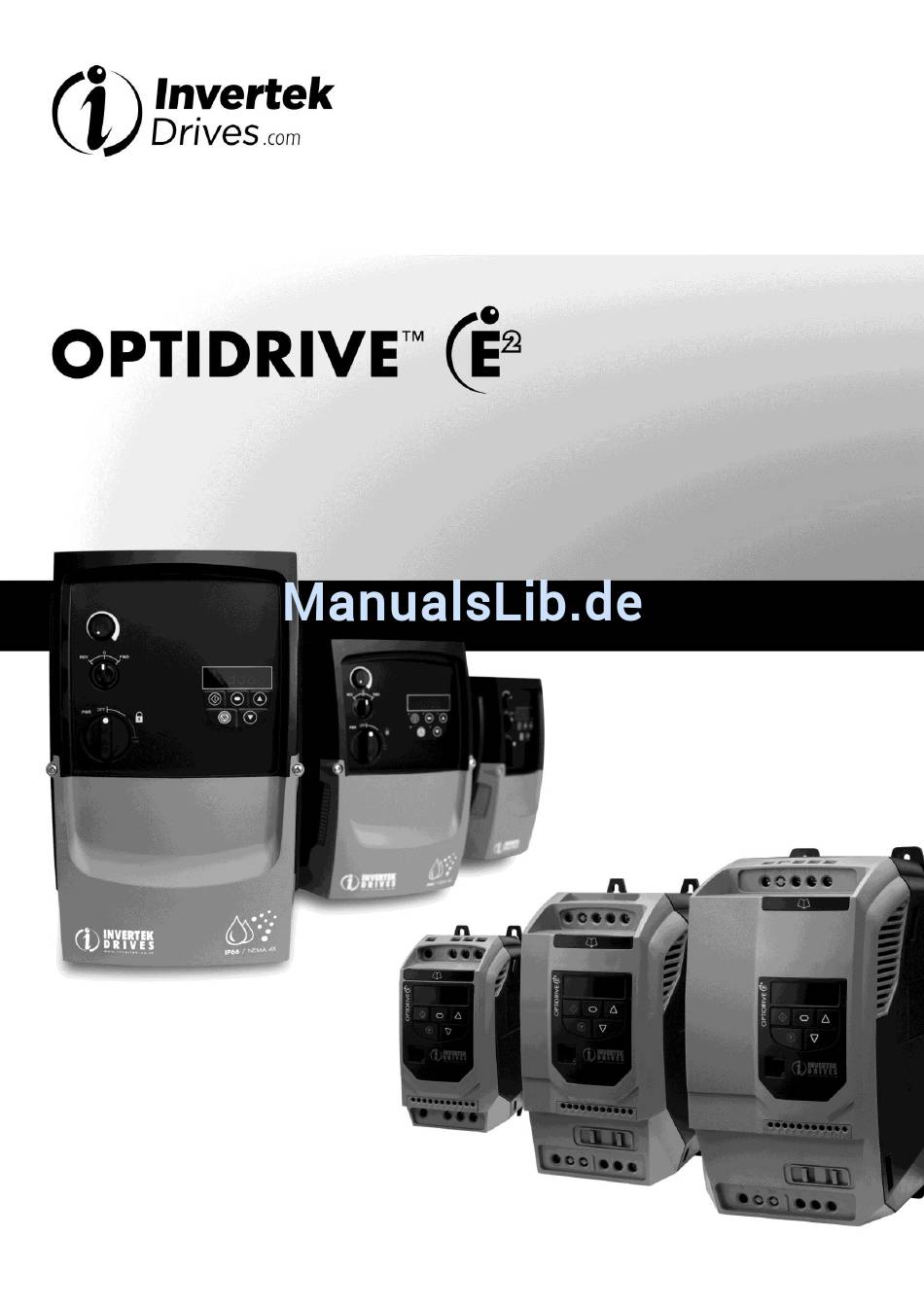

- Seite 1 Betriebsanleitung IP20 & IP66 (NEMA 4X) AC Frequenzumrichter 0.37 – 11kW / 0.5 – 15HP 110-480V Installation und Inbetriebnahme Anleitung...
-
Seite 2: Basierend Auf Den Werkseinstellungen Im 1. Schließen Sie Einen Start/Stopp-Schalter Von Klemme 1 Zu
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Versorgungsspannung: AC Versorg.spannung - 115, 230, 400, 460 Volts (50/60Hz) - 1 / 3 phasig L1 L2 L3 - Siehe Angaben zur Umrichterbemessung (Punkt 10.2) Erde Sicherungen oder Leitungsschutzschalter & Kabelgrößen: Sicherungen oder Leitungs- - Siehe Angaben zur Umrichterbemessung (Punkt 10.2) schutzschalter... -
Seite 3: Entsprechende Informationen Finden Sie Unter Punkt
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Lokales Drehzahlpotentiometer: Mechanische Montage: Mit dem lokalen Drehzahlpotentiometer wird die Ausgangsfrequenz von der - Entsprechende Mindestdrehzahl P-02=0Hz bis zur Höchstdrehzahl P-01=50Hz (60Hz für PS Informationen bemessene Umrichter) eingestellt finden Sie unter Punkt 3 Min. -
Seite 4: Motoranschluss
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Mechanische Montage: - Entsprechende Informationen finden Sie unter Punkt 3 Tastenfeld-Bedienung - Entsprechende Informationen finden Sie unter Punkt 6.1 Sicherungen oder Leitungsschutz-schalter & Kabelgrößen: - Siehe Angaben zur Umrichter- bemessung (Punkt 10.2) Motorkabel Größen: - Siehe Angaben zur Umrichter- Sicherungen... -
Seite 5: Konformitätserklärung
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Konformitätserklärung Die Invertek Drives erklärt hiermit, dass die Produktpalette "Optidrive E2" den maßgeblichen Sicherheitsbestimmungen der Niederspannungsrichtlinie 2006/95/EU und der EMV-Richtlinie 2004/108/EU entspricht und in Übereinstimmung mit den folgenden harmonisierten europäischen Normen konstruiert und gefertigt wurde: EN 61800-5-1: 2003 Elektrische Leistungsantriebssysteme mit einstellbarer Drehzahl. -
Seite 6: Inhaltsverzeichnis
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 EINFÜHRUNG ............................. 7 1.1. Wichtige Sicherheitsinformationen ......................7 ALLGEMEINE INFORMATIONEN UND BEMESSUNGSDATEN ..............8 2.1. Identifizieren des Umrichters nach der Modell-Nummer ................ 8 2.2. Modellnummern ............................ 8 INSTALLATIONSHINWEISE ........................9 3.1. Allgemein .............................. 9 3.2. -
Seite 7: Einführung
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 1. Einführung 1.1. Wichtige Sicherheitsinformationen Bitte lesen Sie die unten stehenden WICHTIGEN SICHERHEITSINFORMATIONEN sowie sämtliche sonstigen Warn- und Gefahrenhinweise sorgfältig durch. Gefahr: Weist auf die Gefahr durch elektrischen Stromschlag hin, Gefahr: Weist auf eine potenziell gefährliche, jedoch nicht die, wenn sie nicht verhindert wird, zu Schäden an der Ausrüstung elektrisch gefährliche Situation hin, die, wenn sie nicht und zu Personenschäden oder zum Tod führen kann. -
Seite 8: Allgemeine Informationen Und Bemessungsdaten
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 2. Allgemeine Informationen und Bemessungsdaten Dieses Kapitel enthält Informationen über das "Optidrive E2" und beschreibt, wie sich der Umrichter bestimmen lässt. 2.1. Identifizieren des Umrichters nach der Modell-Nummer Jeder Umrichter lässt sich, wie in der Tabelle unten dargestellt, nach seiner Modell-Nummer bestimmen. Die Modell-Nummer befindet sich auf dem Versand-Etikett und dem Typenschild des Umrichters. -
Seite 9: Installationshinweise
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 3. Installationshinweise 3.1. Allgemein Der "Optidrive E2" muss in senkrechter Position montiert werden, und zwar nur auf einer flachen, flammwidrigen, vibrationsfreien Montagefläche unter Verwendung der integrierten Bohrungen oder DIN Schiene (Baugröße 1 & 2) ... -
Seite 10: Abmessungen Und Montage - Ip66 (Nema 4X) Gehäuse
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Bau- empfohlener größe oberhalb & beide dazwischen Luftstrom unterhalb Seiten CFM (ft /min) 1.97 1.97 1.30 2.95 1.97 1.81 3.94 1.97 2.05 Beachte : Bei Maß Z wird davon ausgegangen, dass die Umrichter Seite an Seite ohne Zwischenraum montiert werden. -
Seite 11: Ip66 (Nema 4X) Kabeldurchführung / Verriegelung
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 3.8. IP66 (Nema 4X) Kabeldurchführung / Verriegelung Der Gebrauch eines geeigneten Kabeldurchführungssystems ist erforderlich, um die ordnungsgemäße IP- / Nema-Schutzklasse aufrechtzuerhalten. Um dieses System entsprechend anzupassen, müssen Kabeleinführungslöcher gebohrt werden. Einige Richtgrößen sind unten angegeben: Bitte bohren Sie vorsichtig, um zu verhindern, dass Bohrspäne/Partikel im Produkt zurückbleiben. -
Seite 12: Leistungsanschlüsse
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 4. Leistungsanschlüsse 4.1. Erdung des Umrichters Dieses Handbuch soll eine Anleitung für eine fachgemäße Installation sein. Die Invertek Driveskann, was die ordnungsgemäße Installation dieses Umrichters bzw. damit verbundener Geräte angeht, keine Verantwortung für die Einhaltung bzw. Nichteinhaltung irgendwelcher Bestimmungen, ob nationaler, regional geltender oder sonstiger, übernehmen. -
Seite 13: Vorkehrungen Zur Verdrahtung
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 4.2. Vorkehrungen zur Verdrahtung Schließen Sie das "Optidrive E2"-Gerät gemäß den Abschnitten 4.8.1 und 4.8.2 an und stellen Sie dabei sicher, dass die Anschlüsse des Motor- Klemmenkastens korrekt sind. Es gibt generell zwei Anschlussarten: Stern und Dreieck. Es muss absolut sichergestellt sein, dass der Motor entsprechend der Spannung angeschlossen wird, bei der er betrieben wird. -
Seite 14: Thermischer Motorüberlastschutz
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 4.5. Thermischer Motorüberlastschutz 4.5.1. Interner thermischer Überlastschutz Der Umrichter hat eine interne Schutzfunktion gegen thermische Motorüberlast. Ist der Wert über einen bestimmten Zeitraum >100% des in P-08 festgelegten Wertes (z.B. 150% für 60s), kommt es zu einer Auslösung und der Meldung “I.t-trP”. 4.5.2. -
Seite 15: Verwendung Des (Rev/0/Fwd) Wählschalters (Nur Bei Version Mit Schalter)
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 4.8. Verwendung des (REV/0/FWD) Wählschalters (nur bei Version mit Schalter) Durch Einstellen der Parameter lässt sich das “Optidrive E2” nicht nur für den Vorwärts- Rückwärtslauf, sondern für verschiedene Anwendungen konfigurieren. Typisch hierfür könnten Hand-/AUS-/Auto-Anwendungen (auch als Lokal/Remote bezeichnet) für die HVAC- und Pumpenindustrie sein. Einzustellende Schalterstellung Parameter... -
Seite 16: Betrieb
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 5. Betrieb 5.1. Handhabung des Tastenfeldes Über Tastatur und Displayanzeige wird der Umrichter konfiguriert und sein Betrieb überwacht. Verwendung: Anzeige von Echtzeit-Informationen, Zugriff und Verlassen des NAVIGATE (Navigieren) Parameter-Editiermodus, Speichern von Parameter-Änderungen Verwendung: Erhöhung der Drehzahl im Echtzeit-Modus, oder Erhöhung der (nach Oben) Parameterwerte im Parameter-Editiermodus DOWN... -
Seite 17: Parameter
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 6. Parameter 6.1. Standard - Parameter Par. Beschreibung Minimum Maximum Werks- Einheiten einstellung P-01 Maximale Frequenz / obere Drehzahlgrenze P-02 500.0 50.0 (60.0) Hz / U/min Die max. Ausgangsfrequenz- oder Motordrehzalgrenze – Hz oder U/min. Wenn P-10>0, wird der eingegebene / angezeigte Wert in U/min dargestellt. -
Seite 18: Erweiterte Parameter
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 6.2. Erweiterte Parameter Par. Beschreibung Minimum Maximum Werks- Einheiten einstellung P-15 Auswahl Digitaleingangsfunktionen Definiert die Funktionen der digitalen Eingänge, abhängig von der Steuermodus – Einstellung in P-12. Siehe Abschnitt 8, Analog- und Digitaleingangs- Konfigurationen bezüglich weiterer Informationen. P-16 Signalformat des Analog –... - Seite 19 Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Par. Beschreibung Minimum Maximum Werks- Einheiten einstellung P-28 U / f Charakteristik - Spannungsanpassung 250 / 500 P-29 U / f Charakteristik - Frequenzanpassung P-09 Zusammen mit P-28 stellt dieser Parameter einen Frequenzpunkt ein, an dem die in P-28 eingestellte Spannung am Motor angelegt wird.
- Seite 20 Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Par. Beschreibung Minimum Maximum Werks- Einheiten einstellung P-39 Analogeingang 1 Offset -500.0 500.0 Setzt einen Offset als Prozentsatz des vollen Skalenbereichs des Eingangs, der auf das Analogeingangssignal angewandt wird. P-40 Drehzahl-Anzeige Skalierungsfaktor 0.000 6.000 0.000 Ermöglicht es dem Benutzer, das "Optidrive E2"-Gerät so zu programmieren, dass eine alternative Ausgabeeinheit, skaliert von der...
-
Seite 21: Einstellen Der Spannungs- / Frequenz- (U/F) Kennlinie
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 6.3. Einstellen der Spannungs- / Frequenz- (U/f) Kennlinie Die U/f-Kennlinie wird durch mehrere Parameter wie folgt definiert: P-07 : Motornennspannung P-09 : Motornennfrequenz Die in Parameter P-07 eingestellte Spannung wird bei der eingestellten Frequenz am Motor angelegt. -
Seite 22: Analog- Und Digitaleingangs-Konfigurationen
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 7. Analog- und Digitaleingangs-Konfigurationen 7.1. Klemmenmodus (P-12 = 0) P-15 Digitaleingang 1 (T2) Digitaleingang 2 (T3) Digitaleingang 3 (T4) Analogeingang (T6) Anmerkungen Offen : Analoger Offen: Stopp (gesperrt) Offen: Vorwärtslauf Drehzahlsollwert Analogeingang 1 Geschl.: Lauf (Freigabe) Geschl.: Rückwärtslauf Geschl. -
Seite 23: Tastenfeldmodus (P-12 = 1 Oder 2)
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Typische Anwendungsbeispiele Klemmenmodus P-12 = 0, P-15 = 0 Klemmenmodus P-12 = 0, P-15 = 1 Klemmenmodus P-12 = 0, P-15 = 2 +24 V +24 V +24 V Lauf (Freigabe) Lauf (Freigabe) Lauf (Freigabe) Vorwärts / Rückwärts Analog / Festfrequenz... -
Seite 24: Modbus - Steuermodus (P-12 = 4)
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 7.3. Modbus - Steuermodus (P-12 = 4) P-15 Digitaleingang 1 (T2) Digitaleingang 2 (T3) Digitaleingang 3 (T4) Analogeingang (T6) Anmerkungen Lauf- und Stopp-Befehle werden 0, 2, über die RS485-Verbindung Offen: Stopp (gesperrt) 4..5, Nicht belegt Nicht belegt Nicht belegt... -
Seite 25: Modbus Rtu Kommunikation
RJ45 8.3. RJ45 Buchse Konfiguration Für Informationen zum vollständigen Kein Anschluss Kein Anschluss MODBUS RTU Registerplan wenden Sie sich bitte an Ihren Invertek Drives -RS485 (PC) +RS485 (PC) Vertriebspartner. +24 V -RS485 (Modbus RTU) +RS485 (Modbus RTU) Bei Verwendung der MODBUS Steuerung können die Analog- und Digitaleingänge, wie... -
Seite 26: Technische Daten
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 9. Technische Daten 9.1. Umgebungsbedingungen Betriebsumgebungstemperaturbereich Offene Umrichter -10 … 50 °C (frost- und kondensationsfrei) Umrichter mit Gehäuse -10 ... 40 °C (frost- und kondensationsfrei) Lagerumgebungstemperaturbereich -40 … 60 °C Maximale Einbauhöhe 2000 m. Leistungsminderung über 1000 m : 1 % / 100 m Maximale Luftfeuchtigkeit 95 %, nicht kondensierend Für die UL-Konformität: Bei 200-240 V-, 2,2 kW- und 3 PS-Umrichters beträgt die durchschnittliche Umgebungstemperatur 45 °C (über einen... -
Seite 27: Zusätzliche Informationen Zur Ul - Konformität
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 9.3. Zusätzliche Informationen zur UL - Konformität „Optidrive E2“ Geräte sind konstruiert um die UL-Anforderungen einzuhalten. Um eine vollständige Konformität zu gewährleisten, müssen folgende Punkte vollständig eingehalten werden. Für eine aktuelle Liste der UL-konformen Produkte, beziehen Sie sich bitte auf UL listing NMMS.E226333 ... -
Seite 28: Fehlerbehebung
Optidrive E2 User Guide Benutzerhandbuch Index 3.10 Fehlerbehebung 10.1. Fehlercode Meldungen Angezeigter Fehler Beschreibung Abhilfemaßnahmen Fehlercode Nummer Umrichter ist ohne Fehler und im gestoppten Zustand. Der Motor wird nicht bestromt. Es liegt kein Freigabesignal vor um den 0x00 Umrichter zu starten. Werkeinstellungs-Parameter Drücken Sie die STOPP-Taste, Umrichter ist konfigurationsbereit für spezifische Anwendung ...
