3. Mechanische Installation
3.1. Vor der Installation
N ehmen Sie den Optidrive Umrichter aus der Verpackung und prüfen Sie ihn auf eventuelle Beschädigungen. Sollten Sie welche
feststellen, benachrichtigen Sie umgehend den Spediteur.
P rüfen Sie das Leistungsschild des Umrichters, um sicherzustellen, dass er den richtigen Typ und die korrekten
Leistungsanforderungen für Ihre Anwendung aufweist.
G ewährleisten Sie, dass die in den Abschnitten 3.6. Anweisungen für die Gehäusemontage (IP20 Einheiten) auf Seite 16, 3.9.
Montageanweisungen für IP55 Einheiten auf Seite 18 und 3. 1 0. Richtlinien für die Montage (IP66-Geräten) auf Seite 19 are
left clear.
D ie Umgebungstemperatur darf die in Abschnitt 1 1. 1 . Umgebung auf Seite 78 angegebenen Grenzwerte nicht überschreiten.
S orgen Sie für eine geeignete saubere Kühlluft, die frei von Feuchtigkeit und Verunreinigungen ist.
3.2. Allgemeines
P acken Sie den Optidrive vorsichtig aus und prüfen Sie ihn auf Anzeichen von Beschädigungen. Benachrichtigen Sie den
Versender unverzüglich, falls vorhanden.
Ü berprüfen Sie das Typenschild, um sicherzustellen, dass es der richtige Typ ist und die Leistungsangaben den Anforderungen der
Anwendung entsprechen.
U m mögliche Unfälle oder Schäden zu vermeiden, lagern Sie den Optidrive Umrichter bis zur Verwendung in seiner Verpackung.
Der Lagerort muss sauber und trocken sein und eine Umgebungstemperatur von -40 °C bis +60 °C aufweisen.
3.3. UL-konforme Installation
Beachten Sie Folgendes für eine UL-konforme Installation:
Eine aktuelle Liste der UL-kompatiblen Produkte finden Sie in der UL-Liste NMMS.E226333.
D er Frequenzumrichter kann innerhalb eines Umgebungstemperaturbereichs betrieben werden, wie in Abschnitt 1 1. 1 . Umgebung
auf Seite 78.
UL-gelistete Ringklemmen / Kabelschuhe müssen für alle Sammelschienen- und Erdungsanschlüsse verwendet werden.
3
Siehe Abschnitt 1 1.6. Zusätzliche Informationen zur UL-Konformität auf Seite 83.

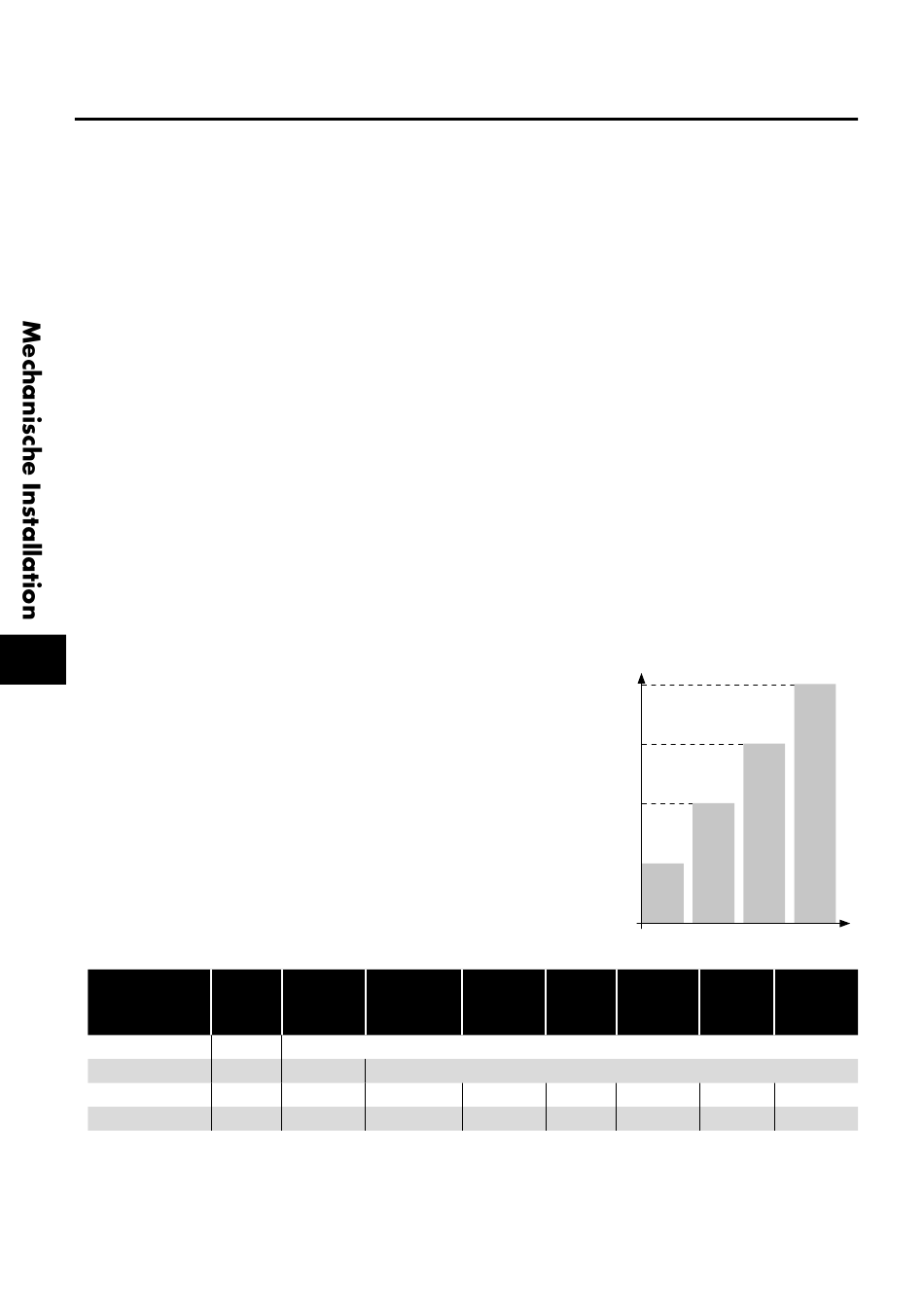

3.4. Installation nach einer Lagerzeit
Wenn der Antrieb vor der Installation einige Zeit gelagert wurde, oder
ohne Hauptstromversorgung für einen längeren Zeitraum geblieben ist, ist es
notwendig, die Gleichstromkondensatoren innerhalb des Antriebs, vor dem
Betrieb, zu reformieren gemäß der folgenden Tabelle. Für Antriebe, die für
einen Zeitraum von mehr als 2 Jahren nicht an die Hauptstromversorgung
angeschlossen waren, erfordert dies eine reduzierte Netzspannung. Die
reduzierte Netzspannung muss für einen bestimmten Zeitraum angelegt werden
und schrittweise hochgefahren werden, bevor der Antrieb in Betrieb genommen
werden kann. Die relativen Spannungspegel zu der Nennspannung des
Frequenzumrichters und die Zeiträume(30 Minuten), für die sie angewendet
werden müssen, wird in der nebenstehenden Tabelle gezeigt. Nach Abschluss
des Verfahren kann der Antrieb wie gewohnt betrieben werden.
HINWEIS Dies gilt nur für Versionen mit nicht niedrigen Harmonischen - siehe
Abschnitt 2.6. 1 . Varianten mit niedrigen Harmonischen auf Seite 1 1.
Lagerungs-
zeitraum/
Außerbetrieb-
setzungszeitraum
Bis zu 1 Jahr
1-2 Jahre
2-3 Jahre
Über 3 Jahre
12 | Optidrive Eco Bedienungsanleitung | Revision 3.12
Anfäng-
Sekundäre
liche
Zeitraum
Eingangss-
Eingangss-
T1
pannung
pannung
100%
100%
1 Stunde
25%
30 Minuten
25%
2 Stunden
Tertiäre
Zeitraum
Eingangss-
T2
pannung
N/A
50%
30 Minuten
75%
50%
2 Stunden
75%
100%
75%
50%
25%
T1
T2
T3
Abschließende
Zeitraum
Eingangss-
T3
pannung
N/A
30 Minuten
100%
2 Stunden
100%
www.invertekdrives.com
T4
Zeitraum
T4
30 Minuten
2 Stunden
