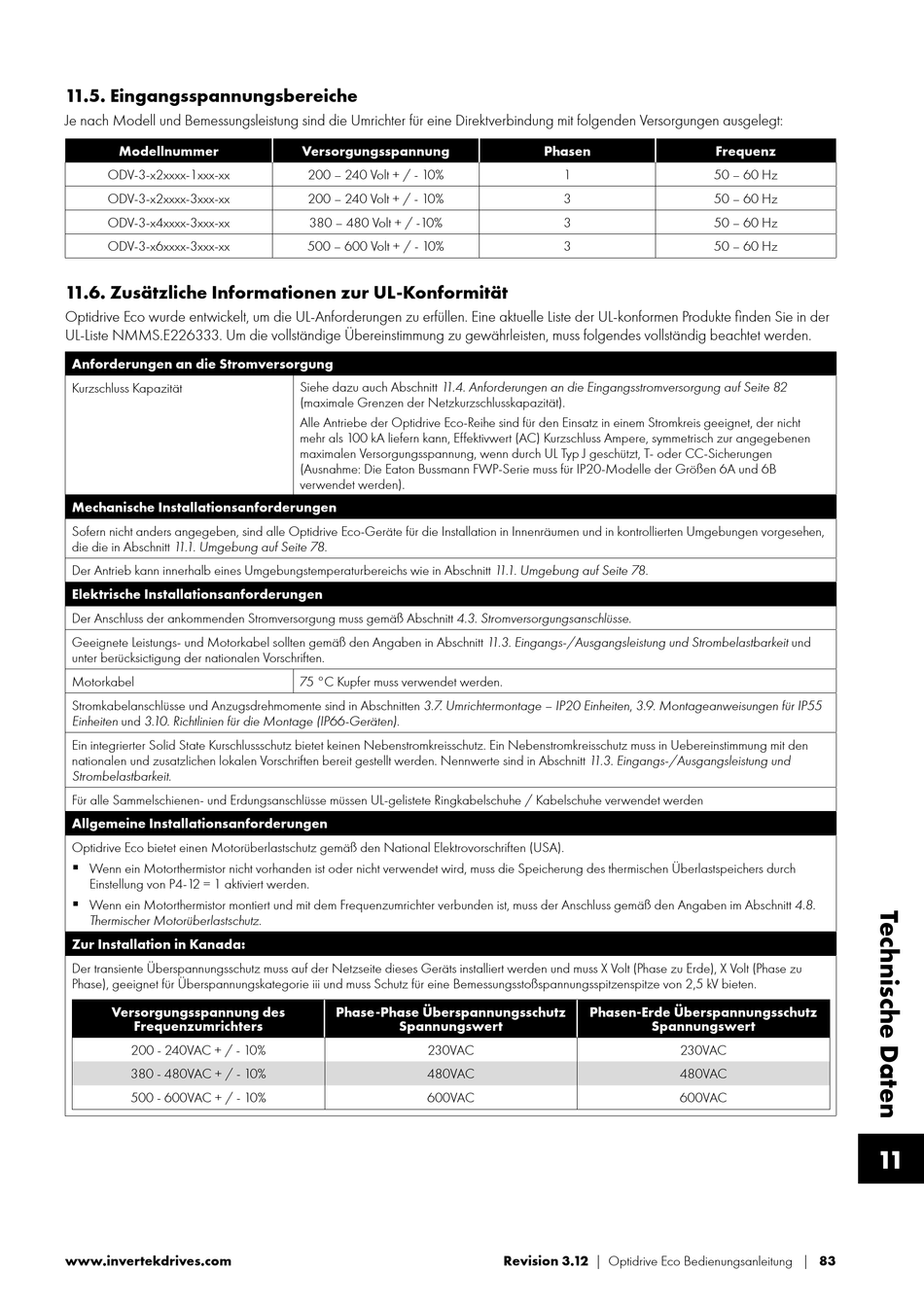

11.5. Eingangsspannungsbereiche
Je nach Modell und Bemessungsleistung sind die Umrichter für eine Direktverbindung mit folgenden Versorgungen ausgelegt:
Modellnummer
ODV-3-x2xxxx-1xxx-xx
ODV-3-x2xxxx-3xxx-xx
ODV-3-x4xxxx-3xxx-xx
ODV-3-x6xxxx-3xxx-xx
11.6. Zusätzliche Informationen zur UL-Konformität
Optidrive Eco wurde entwickelt, um die UL-Anforderungen zu erfüllen. Eine aktuelle Liste der UL-konformen Produkte finden Sie in der
UL-Liste NMMS.E226333. Um die vollständige Übereinstimmung zu gewährleisten, muss folgendes vollständig beachtet werden.
Anforderungen an die Stromversorgung
Kurzschluss Kapazität
Mechanische Installationsanforderungen
Sofern nicht anders angegeben, sind alle Optidrive Eco-Geräte für die Installation in Innenräumen und in kontrollierten Umgebungen vorgesehen,
die die in Abschnitt 1 1. 1 . Umgebung auf Seite 78.
Der Antrieb kann innerhalb eines Umgebungstemperaturbereichs wie in Abschnitt 1 1. 1 . Umgebung auf Seite 78.
Elektrische Installationsanforderungen
Der Anschluss der ankommenden Stromversorgung muss gemäß Abschnitt 4.3. Stromversorgungsanschlüsse.
Geeignete Leistungs- und Motorkabel sollten gemäß den Angaben in Abschnitt 1 1.3. Eingangs-/Ausgangsleistung und Strombelastbarkeit und
unter berücksictigung der nationalen Vorschriften.
Motorkabel
Stromkabelanschlüsse und Anzugsdrehmomente sind in Abschnitten 3.7. Umrichtermontage – IP20 Einheiten, 3.9. Montageanweisungen für IP55
Einheiten und 3. 1 0. Richtlinien für die Montage (IP66-Geräten).
Ein integrierter Solid State Kurschlussschutz bietet keinen Nebenstromkreisschutz. Ein Nebenstromkreisschutz muss in Uebereinstimmung mit den
nationalen und zusatzlichen lokalen Vorschriften bereit gestellt werden. Nennwerte sind in Abschnitt 1 1.3. Eingangs-/Ausgangsleistung und
Strombelastbarkeit.
Für alle Sammelschienen- und Erdungsanschlüsse müssen UL-gelistete Ringkabelschuhe / Kabelschuhe verwendet werden
Allgemeine Installationsanforderungen
Optidrive Eco bietet einen Motorüberlastschutz gemäß den National Elektrovorschriften (USA).
Wenn ein Motorthermistor nicht vorhanden ist oder nicht verwendet wird, muss die Speicherung des thermischen Überlastspeichers durch
Einstellung von P4-12 = 1 aktiviert werden.
Wenn ein Motorthermistor montiert und mit dem Frequenzumrichter verbunden ist, muss der Anschluss gemäß den Angaben im Abschnitt 4.8.
Thermischer Motorüberlastschutz.
Zur Installation in Kanada:
Der transiente Überspannungsschutz muss auf der Netzseite dieses Geräts installiert werden und muss X Volt (Phase zu Erde), X Volt (Phase zu
Phase), geeignet für Überspannungskategorie iii und muss Schutz für eine Bemessungsstoßspannungsspitzenspitze von 2,5 kV bieten.
Versorgungsspannung des
Frequenzumrichters
200 - 240VAC + / - 10%
380 - 480VAC + / - 10%
500 - 600VAC + / - 10%
www.invertekdrives.com
Versorgungsspannung
200 – 240 Volt + / - 10%
200 – 240 Volt + / - 10%
380 – 480 Volt + / -10%
500 – 600 Volt + / - 10%
Siehe dazu auch Abschnitt 1 1.4. Anforderungen an die Eingangsstromversorgung auf Seite 82
(maximale Grenzen der Netzkurzschlusskapazität).
Alle Antriebe der Optidrive Eco-Reihe sind für den Einsatz in einem Stromkreis geeignet, der nicht
mehr als 100 kA liefern kann, Effektivwert (AC) Kurzschluss Ampere, symmetrisch zur angegebenen
maximalen Versorgungsspannung, wenn durch UL Typ J geschützt, T- oder CC-Sicherungen
(Ausnahme: Die Eaton Bussmann FWP-Serie muss für IP20-Modelle der Größen 6A und 6B
verwendet werden).
75 °C Kupfer muss verwendet werden.
Phase-Phase Überspannungsschutz
Spannungswert
230VAC
480VAC
600VAC
Phasen
1
3
3
3
Phasen-Erde Überspannungsschutz
Spannungswert
Revision 3.12 | Optidrive Eco Bedienungsanleitung | 83
Frequenz
50 – 60 Hz
50 – 60 Hz
50 – 60 Hz
50 – 60 Hz
230VAC
480VAC
600VAC
11
