4.7. Steuerklemmenanschlüsse
Beispielanschlüsse sind in Abschnitt 8.3. Schaltplanbeispiele auf Seite 46.
4.7.1. +24 VDC Eingang/Ausgang
Wenn die Stromversorgung an den Umrichter angelegt wird, stellt Klemme 1 einen +24 VDC Ausgang mit einer Maximallast von 100
mA bereit. Dieser kann verwendet werden, um die Digitaleingänge zu aktivieren oder die Sensoren zu bestromen.
Wenn keine Stromversorgung an den Umrichter angelegt wird, kann die Umrichtersteuerelektronik von einer externen +24
VDC-Stromquelle versorgt werden. Bei dieser Art der Stromversorgung bleiben alle analogen und digitalen I/O- und
Kommunikationsfunktionen in Betrieb, jedoch kann der Motor nicht betrieben werden, was eine sichere Prüfung und Inbetriebnahme
der Installation ohne das Risiko einer vorhandenen hohen Spannung erlaubt. Bei dieser Art der Stromversorgung benötigt der
Umrichter bis zu 100 mA.
4.7.2. Digitaleingänge
Bis zu 5 dieser Eingänge sind verfügbar. Ihre Funktion wird durch die Parameter P1-12 und P1-13 definiert, die in
Abschnitt 8. Digitaleingangsfunktionen auf Seite 44.
4.7.3. Analogeingänge
Zwei Analogeingänge sind verfügbar. Diese können auch als Digitaleingänge verwendet werden, sofern erforderlich. Die
Signalformate werden wie folgt per Parameter ausgewählt:
Analogeingang 1 Format Parameterauswahl P2-30.
Analogeingang 2 Format Parameterauswahl P2-33.
Diese Parameter sind in Abschnitt 9. 1 . Parametergruppe 2 – erweiterte Parameter auf Seite 47.
Die Funktion des Analogeingangs, z. B. für Drehzahlwert oder PID-Istwert, wird durch die Parameter P1-12 und P1-13 definiert. Die
Funktion dieser Parameter und der verfügbaren Optionen ist in Abschnitt 8. Digitaleingangsfunktionen auf Seite 44.

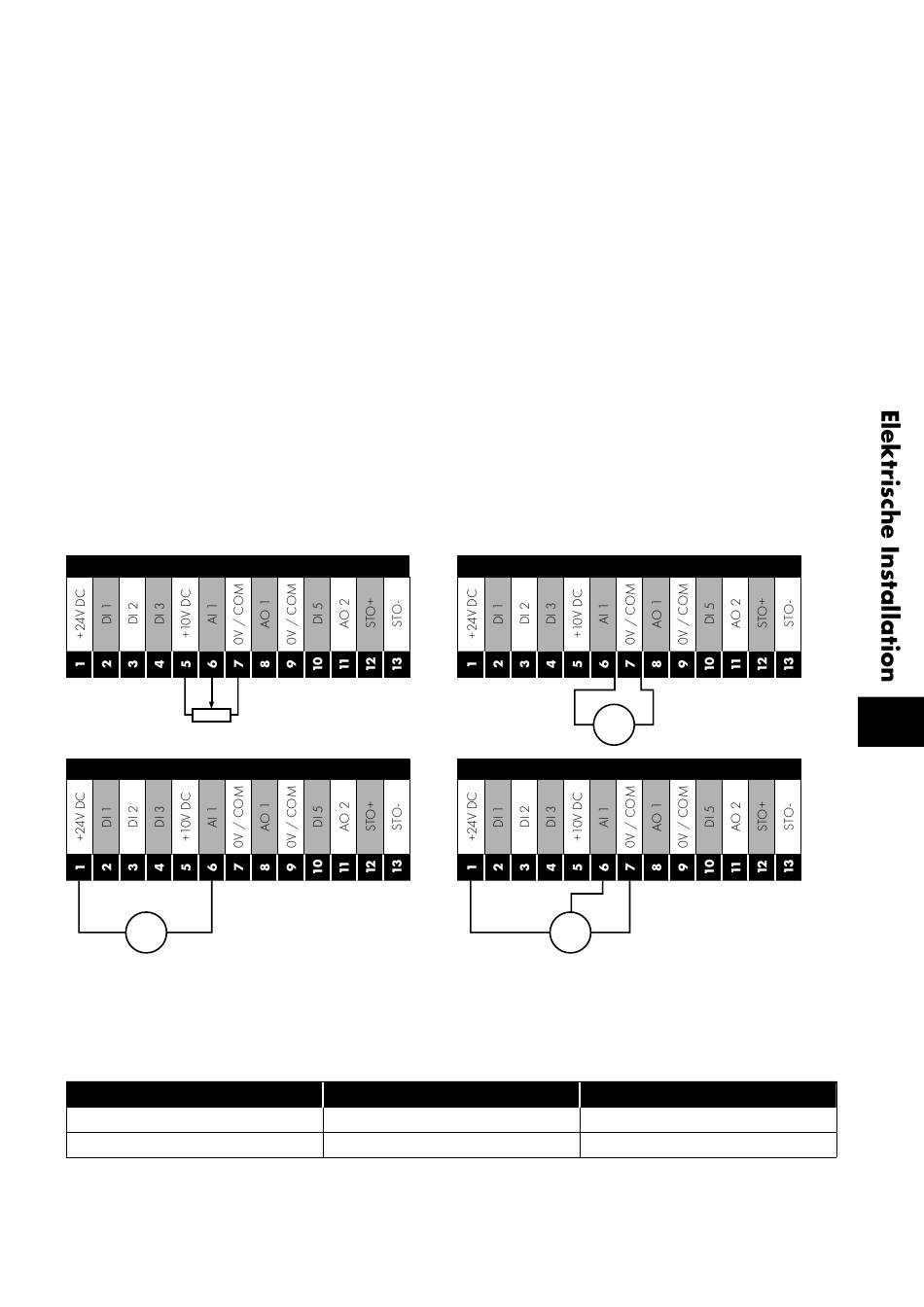

Lokaler Potentiometeranschluss - AI1
2-Draht- oder schleifengespeister Wandler
+
-
24 V DC
Sensor
0/4-20 mA
4.7.4. Analoge Ausgänge
Es stehen zwei analoge Ausgänge zur Verfügung, die für 0 - 10 Volt-Signale (max. 20 mA), 0 - 20 mA, 4 - 20 mA oder digitale +
24 Volt DC, 20 mA Ausgang verwendet werden können. Die Parameter zur Auswahl der Funktion und des Formats lauten wie folgt.
Analogausgangsfunktion ausgewählt von.
Analog Ausgang
Analog Ausgang 1
Analog Ausgang 2
Diese Parameter sind in Abschnitt 9. 1 . Parametergruppe 2 – erweiterte Parameter auf Seite 47.
www.invertekdrives.com
2-Draht analoges Spannungs- oder Stromsignal
0/4-20 mA
Funktion ausgewählt von
P2-1 1
P2-13
Revision 3.12 | Optidrive Eco Bedienungsanleitung | 29
0-10 V
10-0 V
+
-
-10-10 V
V/A
20-4 mA
3-Leiter-Wandler
+
-
24 V DC
Sensor
0/4-20 mA
Format ausgewählt von
P2-12
P2-14
4
