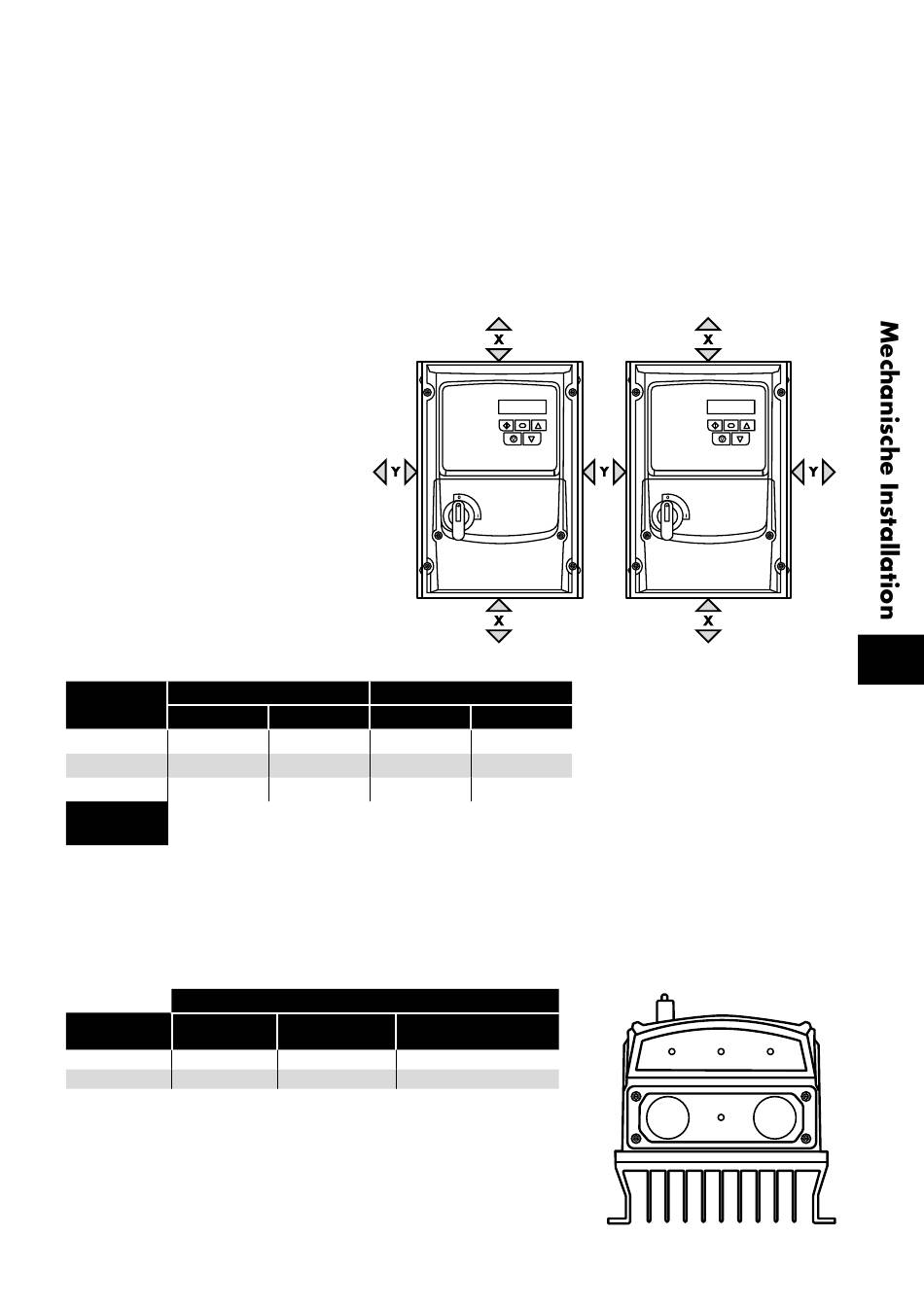

3.10. Richtlinien für die Montage (IP66-Geräten)
S tellen Sie vor der Montage des Antriebs sicher, dass der ausgewählte Antrieb vorhanden ist, der Standort erfüllt die
Umgebungsbedingungen, Anforderungen an den Antrieb siehe Abschnitt 1 1. 1 . Umgebung auf Seite 78.
D er Antrieb muss vertikal an einem geeigneten Ort montiert werden, auf einer ebenen Fläche.
D ie Mindestmontageabstaände wie in der Tabelle unten müssen beachtet werden.
D er Montageort und die ausgewählten Halterungen sollten ausreichend sein, um das Gewicht der Antriebe zu tragen.
V erwenden den Antrieb als Vorlage oder dessen Abmessungen. Markieren Sie die oben gezeigten Stellen, die zum Bohren
erforderlich sind.
G eeignete Kabelverschraubungen zur Aufrechterhaltung des Eindringschutzes am Antrieb sind erforderlich. Bohrlöcher
für Netzzuleitung und Motorkabel sind in das Antriebsgehäuse vorgeformt, Die empfohlenen Kabekverschraubungsgrößen sind
unten aufgeführt. Kabelberschraubungslöcher für Steuerkabel können nach Bedarf gebohrt werden.
D er Montageort sollte vibrationsfrei sein.
M ontieren Sie den Umrichter nicht in Umgebungen
mit einem hohen Gehalt an korrosiven Chemikalien
oder potenziell gefährlichen Staubpartikeln in der Luft.
V ermeiden Sie die Montage in der Nähe von starken
Wärmequellen.
D er Antrieb darf nicht direktem Sonnenlicht ausgesetzt
werden. Installieren Sie gegebenenfalls eine
geeignete Schattenabdeckung.
D er Montageort muss frostfrei sein.
D er Luftstrom durch den Antriebskühlkörper darf nicht
eingeschränkt werden. Der Antrieb erzeugt Wärme,
die natürlich abgeführt werden muss. Der korrekte
Abstand um den Antrieb muss beachtet werden.
W enn der Standort starken Schwankungen
der Umgebungstemperatur und des Luftdrucks
ausgesetzt ist, installieren Sie ein geeignetes
Druckausgleichsventil in der Kabeldurchführungs-
Verschraubungsplatte des Antriebs.
X– oberhalb & unterhalb
Umrichter
Baugröße
mm
2
200
3
200
4
200
Oben sind nur Richtlinien aufgeführt und die Betriebsumgebungstemperatur des Frequenzumrichters MUSS
HINWEIS
innerhalb der in Abschnitt 11.1. Umgebung angegebenen Grenzen jederzeit eingehalten werden.
3.11. Kabeldurchführungsplatte
Die Verwendung eines geeigneten Verschraubungssystems ist erforderlich, um die entsprechende IP / NEMA-Schutzart
aufrechtzuerhalten. Die Stopfbuchsenplatte hat vorgeformte Kabeleinführungslöcher für Netz- und Motoranschlüsse, die für die
Verwendung mit Stopfbuchsen geeignet sind (siehe folgende Tabelle). Wenn zusätzliche Löcher erforderlich sind, können diese auf
eine geeignete Größe gebohrt werden. Bitte achten Sie beim Bohren darauf, dass keine Partikel im Antrieb verbleiben.
Empfohlene Kabelverschraubungstypen und Lochgrößen
Bohrlochgröße Empfohlene PG-
Baugröße
Baugröße 2 & 3
27
Baugröße 4
37
S chutzart nach UL-Einstufung ("Typ") wird nur erfüllt, wenn das Kabel mit einer
UL-anerkannten Buchse oder Armatur für ein flexibles Leitungssystem installiert wird,
das das erforderliche Schutzniveau ("Typ") erfüllt.
F ür Rohrinstallationen erfordern die Rohreintrittslöcher eine Standardöffnung in den
gemäß NEC angegebenen erforderlichen Größen.
N icht für die Installation mit einem starren Leitungssystem vorgesehen.
www.invertekdrives.com
Y – beide Seiten
in
mm
7,87
10
7,87
10
7,87
10
Netz- und Motoranschlusskabel
Alternative Metrische-
Verschraubung
Verschraubung
PG21
PG29
in
0,39
0,39
0,39
IP66 / NEMA 4X Kabeldurchführungsplatte
M25
-
Revision 3.12 | Optidrive Eco Bedienungsanleitung | 19
3
