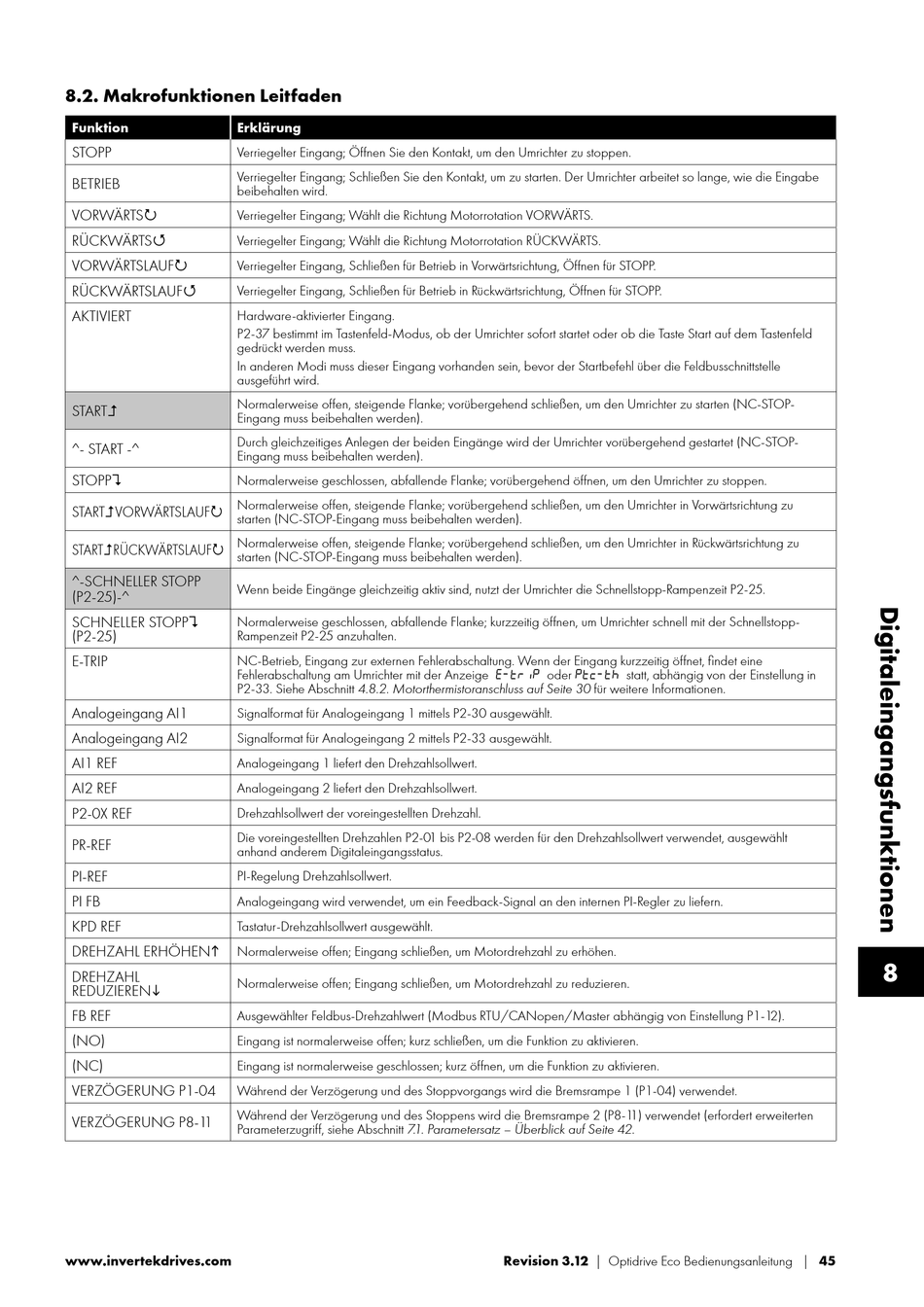

8.2. Makrofunktionen Leitfaden
Funktion Erklärung
STOPP
Verriegelter Eingang; Öffnen Sie den Kontakt, um den Umrichter zu stoppen.
Verriegelter Eingang; Schließen Sie den Kontakt, um zu starten. Der Umrichter arbeitet so lange, wie die Eingabe
BETRIEB
beibehalten wird.
VORWÄRTS
Verriegelter Eingang; Wählt die Richtung Motorrotation VORWÄRTS.
RÜCKWÄRTS Verriegelter Eingang; Wählt die Richtung Motorrotation RÜCKWÄRTS.
VORWÄRTSLAUF Verriegelter Eingang, Schließen für Betrieb in Vorwärtsrichtung, Öffnen für STOPP.
RÜCKWÄRTSLAUF
Verriegelter Eingang, Schließen für Betrieb in Rückwärtsrichtung, Öffnen für STOPP.
AKTIVIERT Hardware-aktivierter Eingang.
P2-37 bestimmt im Tastenfeld-Modus, ob der Umrichter sofort startet oder ob die Taste Start auf dem Tastenfeld
gedrückt werden muss.
In anderen Modi muss dieser Eingang vorhanden sein, bevor der Startbefehl über die Feldbusschnittstelle
ausgeführt wird.
Normalerweise offen, steigende Flanke; vorübergehend schließen, um den Umrichter zu starten (NC-STOP-
START
Eingang muss beibehalten werden).
Durch gleichzeitiges Anlegen der beiden Eingänge wird der Umrichter vorübergehend gestartet (NC-STOP-
^- START -^
Eingang muss beibehalten werden).
STOPP
Normalerweise geschlossen, abfallende Flanke; vorübergehend öffnen, um den Umrichter zu stoppen.
Normalerweise offen, steigende Flanke; vorübergehend schließen, um den Umrichter in Vorwärtsrichtung zu
STARTVORWÄRTSLAUF
starten (NC-STOP-Eingang muss beibehalten werden).
Normalerweise offen, steigende Flanke; vorübergehend schließen, um den Umrichter in Rückwärtsrichtung zu
STARTRÜCKWÄRTSLAUF
starten (NC-STOP-Eingang muss beibehalten werden).
^-SCHNELLER STOPP
Wenn beide Eingänge gleichzeitig aktiv sind, nutzt der Umrichter die Schnellstopp-Rampenzeit P2-25.
(P2-25)-^
SCHNELLER STOPP Normalerweise geschlossen, abfallende Flanke; kurzzeitig öffnen, um Umrichter schnell mit der Schnellstopp-
(P2-25)
Rampenzeit P2-25 anzuhalten.
E-TRIP NC-Betrieb, Eingang zur externen Fehlerabschaltung. Wenn der Eingang kurzzeitig öffnet, findet eine
Fehlerabschaltung am Umrichter mit der Anzeige -t oder t-t statt, abhängig von der Einstellung in
P2-33. Siehe Abschnitt 4.8.2. Motorthermistoranschluss auf Seite 30 für weitere Informationen.
Analogeingang AI1
Signalformat für Analogeingang 1 mittels P2-30 ausgewählt.
Analogeingang AI2 Signalformat für Analogeingang 2 mittels P2-33 ausgewählt.
AI1 REF
Analogeingang 1 liefert den Drehzahlsollwert.
AI2 REF
Analogeingang 2 liefert den Drehzahlsollwert.
P2-0X REF
Drehzahlsollwert der voreingestellten Drehzahl.
Die voreingestellten Drehzahlen P2-01 bis P2-08 werden für den Drehzahlsollwert verwendet, ausgewählt
PR-REF
anhand anderem Digitaleingangsstatus.
PI-REF PI-Regelung Drehzahlsollwert.
PI FB
Analogeingang wird verwendet, um ein Feedback-Signal an den internen PI-Regler zu liefern.
KPD REF
Tastatur-Drehzahlsollwert ausgewählt.
DREHZAHL ERHÖHEN
Normalerweise offen; Eingang schließen, um Motordrehzahl zu erhöhen.
DREHZAHL
Normalerweise offen; Eingang schließen, um Motordrehzahl zu reduzieren.
REDUZIEREN
FB REF
Ausgewählter Feldbus-Drehzahlwert (Modbus RTU/CANopen/Master abhängig von Einstellung P1-12).
(NO) Eingang ist normalerweise offen; kurz schließen, um die Funktion zu aktivieren.
(NC)
Eingang ist normalerweise geschlossen; kurz öffnen, um die Funktion zu aktivieren.
VERZÖGERUNG P1-04
Während der Verzögerung und des Stoppvorgangs wird die Bremsrampe 1 (P1-04) verwendet.
Während der Verzögerung und des Stoppens wird die Bremsrampe 2 (P8-1 1) verwendet (erfordert erweiterten
VERZÖGERUNG P8-1 1
Parameterzugriff, siehe Abschnitt 7. 1 . Parametersatz – Überblick auf Seite 42.
