Allgemeines
Es wird nur die Einhaltung der leitungsgebundenen Emissionen der Kategorie C1 erreicht.
1
Versorgungskabel
Ein geschirmtes (abgeschirmtes) Kabel, das für eine feste Installation mit der entsprechenden verwendeten Netzspannung geeignet
2
ist. Geflochtenes oder verdrilltes abgeschirmtes Kabel Der Schirm bedeckt mindestens 85% der Kabeloberfläche und ist für HF-
Signale niederohmig ausgelegt. Installation eines Standard Kabel in einem geeigneten Stahl- oder Kupferrohr ist ebenfalls zulässig.
Stellen Sie in diesem Fall sicher, dass das Metallrohr ausreichend geerdet ist.
Ein Kabel, das für die feste Installation mit der entsprechenden Netzspannung und einem konzentrischen Schutzkabel geeignet ist.
3
Installation eines Standardkabels im Inneren eines geeigneten Stahl- oder Kupferrohr ist ebenfalls akzeptabel.
Motorkabel
Ein für eine Festinstallation und die verwendete Netzspannung geeignetes abgeschirmtes Kabel. Abgeschirmtes geflochtenes oder
4
verdrilltes Kabel, dessen Schirm mindestens 85 % der Kabeloberfläche abdeckt, mit einer niedrigen HF-Signalimpedanz.
Der Kabelschirm sollte am Motorende mit einer EMV-Kabelverschraubung abgeschlossen werden, die den Anschluss an den
5
Motorkörper über die größtmögliche Oberfläche ermöglicht. Der Schirm muss auch antriebsseitig so nahe wie möglich bei den
Klemmen am Antriebsausgang angeschlossen werden. Bei Antrieben, die in einem Schaltschrankgehäuse aus Stahl montiert
sind, kann der Kabelschirm direkt mit dem Schaltschrank verbunden werden Rückplatte mit einer geeigneten EMV-Klemme oder
-Verschraubung, die so nah wie möglich am Antrieb angebracht ist. Die Erdungsklemme des Frequenzumrichters muss ebenfalls
angeschlossen werden Verwenden Sie dazu direkt ein geeignetes Kabel, das hochfrequenten Strömen eine niedrige Impedanz
verleiht. Stellen Sie bei IP55- und IP66-Antrieben eine Verbindung zu der Abschirmung des Motorkabels zur Bodenplatte oder
internen Erdungsklemme her.
Ein Kabel, das für die feste Installation mit der entsprechenden Netzspannung mit einem konzentrischen Schutzkabel geeignet ist.
6
Installation eines Standardkabels im Inneren ein geeignetes Stahl- oder Kupferrohr ist ebenfalls akzeptabel.
Steuerkabel
Ein abgeschirmtes Kabel mit niederohmiger Abschirmung. Für analoge Signalkabel empfehlen wir doppelt geschirmte, verdrillte
7
Kabel.

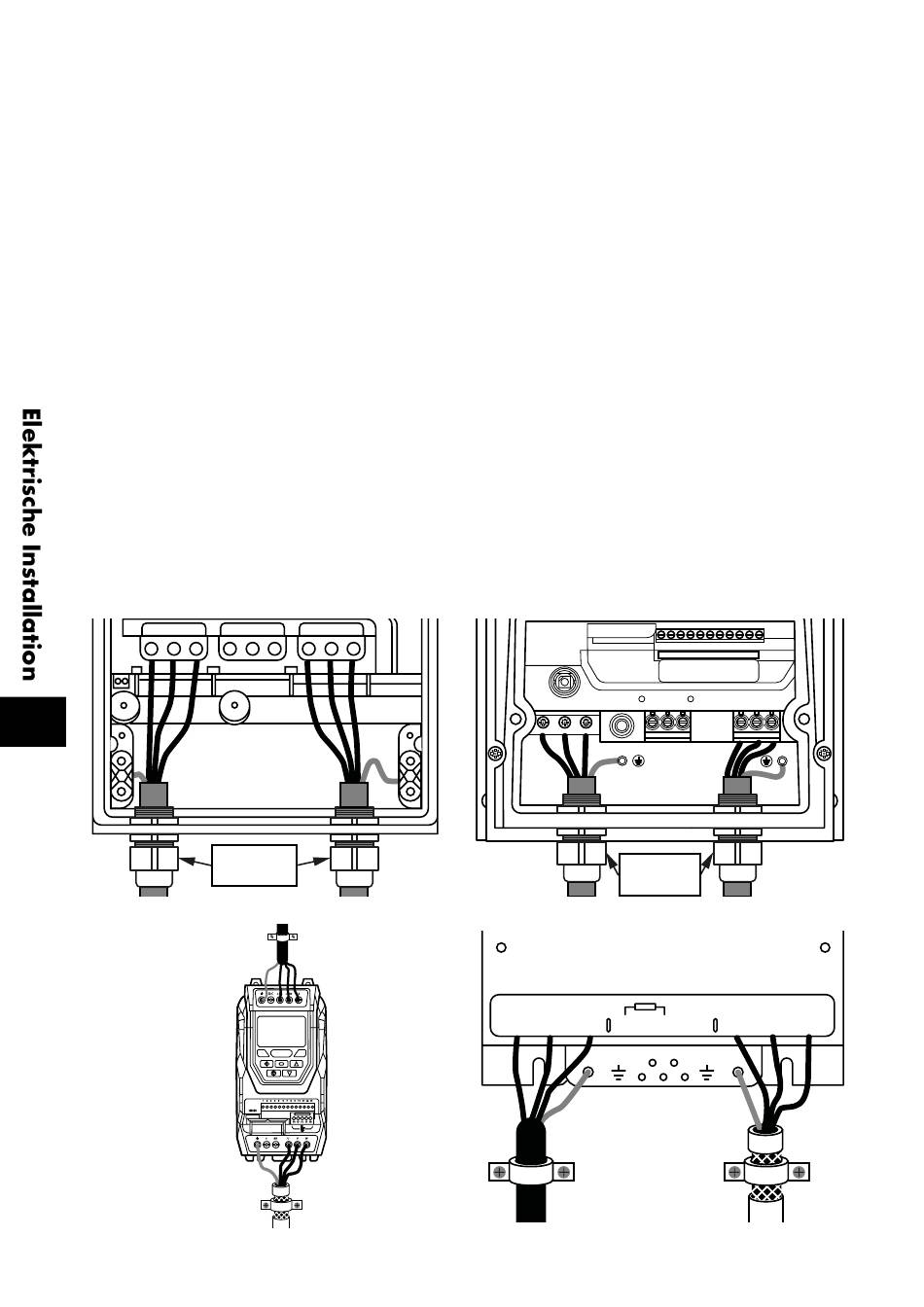

4.9.4. Empfohlene Kabelverbindungen
IP55
L1
L2
L3
4
IP20 Baugröße 2,3 & 4
32 | Optidrive Eco Bedienungsanleitung | Revision 3.12
U
V
W
Verzinnter
Beidraht
IP66
I0I0I
I0I0I
+
EMC
L1
L2/N
L3
Verzinnter
Beidraht
IP20 Baugröße 5, 6A & 6B
L1
L2
L3
+
1 2 3 4 5 6 7 8 9 10 11
-
BR
U
V
W
BR
–
U
V
W
