Tank und der Befehl PIDE öffnet dann das Dampfventil, um den
Temperaturabfall auszugleichen.
In diesem Beispiel bietet eine kaskadierte Schleife eine bessere Steuerung, indem
das Dampfventil geöffnet wird, wenn die Dampfzufuhr einbricht, bevor die
Flüssigkeitstemperatur im Tank absinkt. Verwenden Sie zur Implementierung der
kaskadierte Schleife einen PIDE-Befehl, um die Öffnung des Dampfventils auf
Basis eines Prozessvariablen-Signals vom Dampfzufuhr-Transmitter zu steuern.

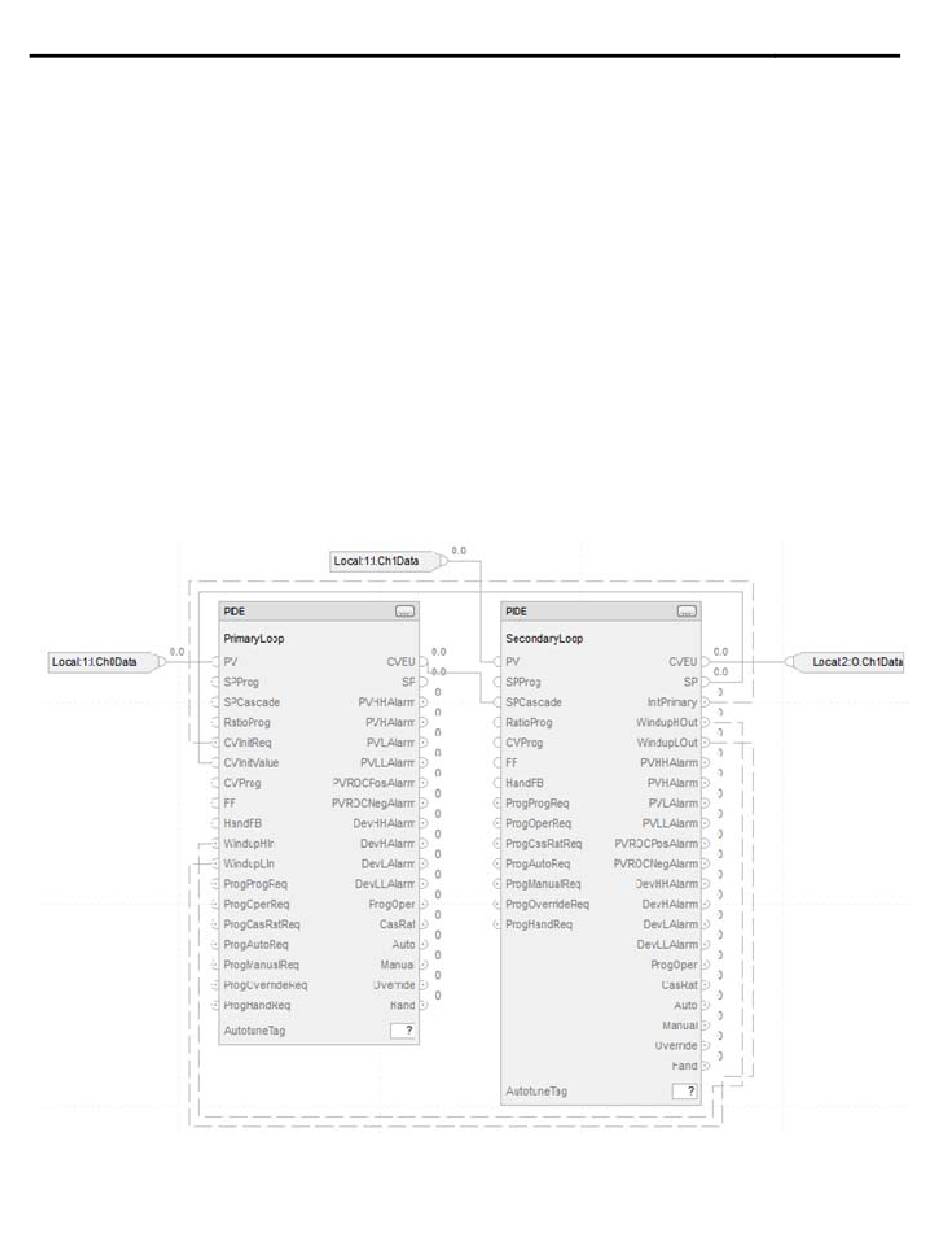

Dies ist die sekundäre Schleife des kaskadierten Paars. Ein zweiter PIDE-Befehl
(primäre Schleife genannt) verwendet die Flüssigkeitstemperatur als
Prozessvariable und sendet seinen CV-Ausgang an den Sollwert der sekundären
Schleife. Dadurch fragt die primäre Temperaturschleife eine bestimmte Menge
Dampfzufuhr von der sekundären Dampfzufuhr-Schleife ab. Die
Dampfzufuhrschleife ist dann für die Bereitstellung von Dampf verantwortlich,
der von der Temperaturschleife angefordert wird, um eine konstante
Flüssigkeitstemperatur aufrecht zu erhalten.
Funktionsblock
