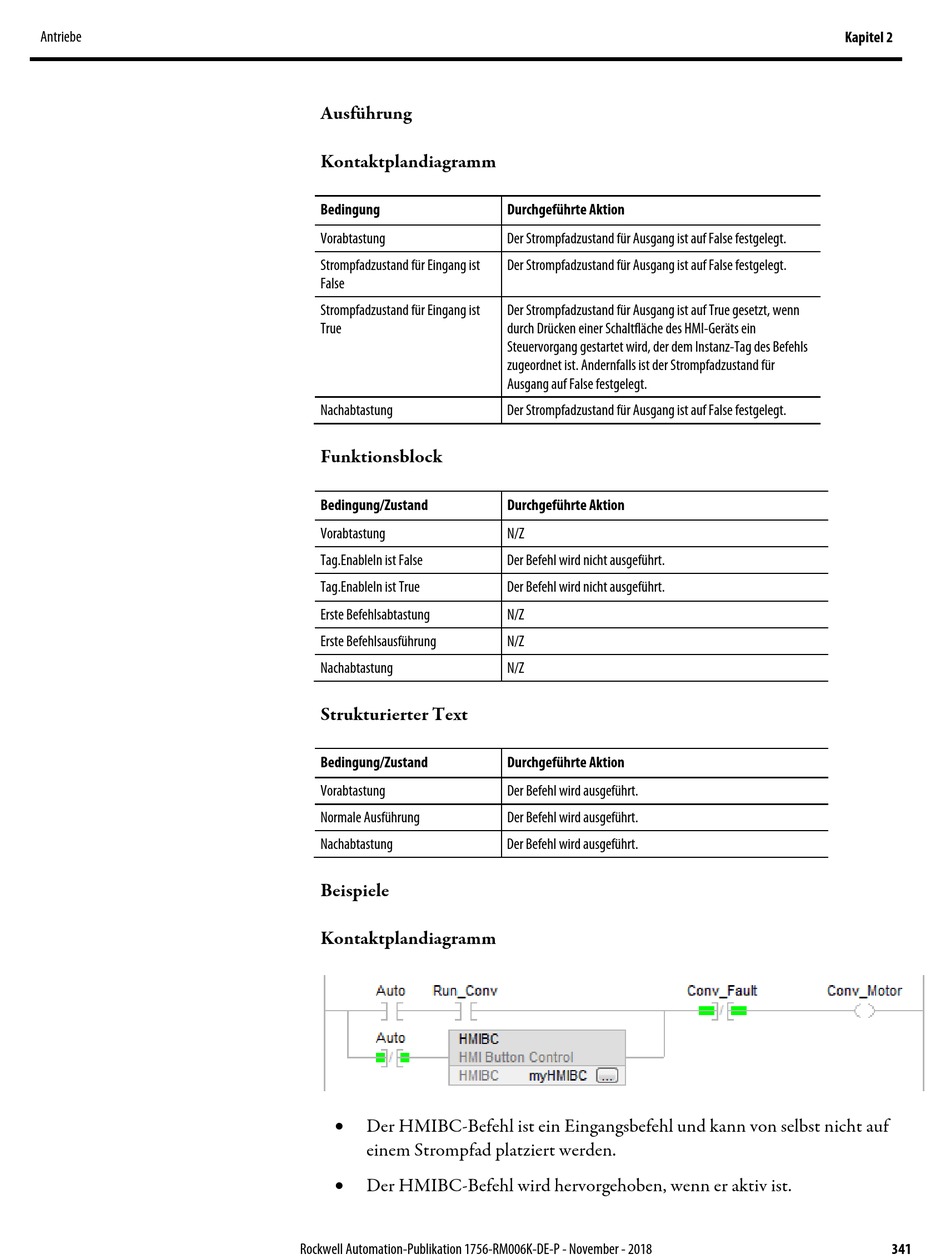

Rockwell Automation Allen-Bradley Logix 5000 Referenzhandbuch Seite 341

Antriebe
Ausführung
Kontaktplandiagramm
Bedingung
Vorabtastung
Strompfadzustand für Eingang ist
False
Strompfadzustand für Eingang ist
True
Nachabtastung
Funktionsblock
Bedingung/Zustand
Vorabtastung
Tag.EnableIn ist False
Tag.EnableIn ist True
Erste Befehlsabtastung
Erste Befehlsausführung
Nachabtastung
Strukturierter Text
Bedingung/Zustand
Vorabtastung
Normale Ausführung
Nachabtastung
Beispiele
Kontaktplandiagramm

Der HMIBC-Befehl ist ein Eingangsbefehl und kann von selbst nicht auf
einem Strompfad platziert werden.

Der HMIBC-Befehl wird hervorgehoben, wenn er aktiv ist.
Rockwell Automation-Publikation 1756-RM006K-DE-P - November - 2018
Durchgeführte Aktion
Der Strompfadzustand für Ausgang ist auf False festgelegt.
Der Strompfadzustand für Ausgang ist auf False festgelegt.
Der Strompfadzustand für Ausgang ist auf True gesetzt, wenn
durch Drücken einer Schaltfläche des HMI-Geräts ein
Steuervorgang gestartet wird, der dem Instanz-Tag des Befehls
zugeordnet ist. Andernfalls ist der Strompfadzustand für
Ausgang auf False festgelegt.
Der Strompfadzustand für Ausgang ist auf False festgelegt.
Durchgeführte Aktion
N/Z
Der Befehl wird nicht ausgeführt.
Der Befehl wird nicht ausgeführt.
N/Z
N/Z
N/Z
Durchgeführte Aktion
Der Befehl wird ausgeführt.
Der Befehl wird ausgeführt.
Der Befehl wird ausgeführt.
Kapitel 2
