Prozesssteuerungsbefehle Kapitel 1
Prozentwertgrenze für CV-Wert

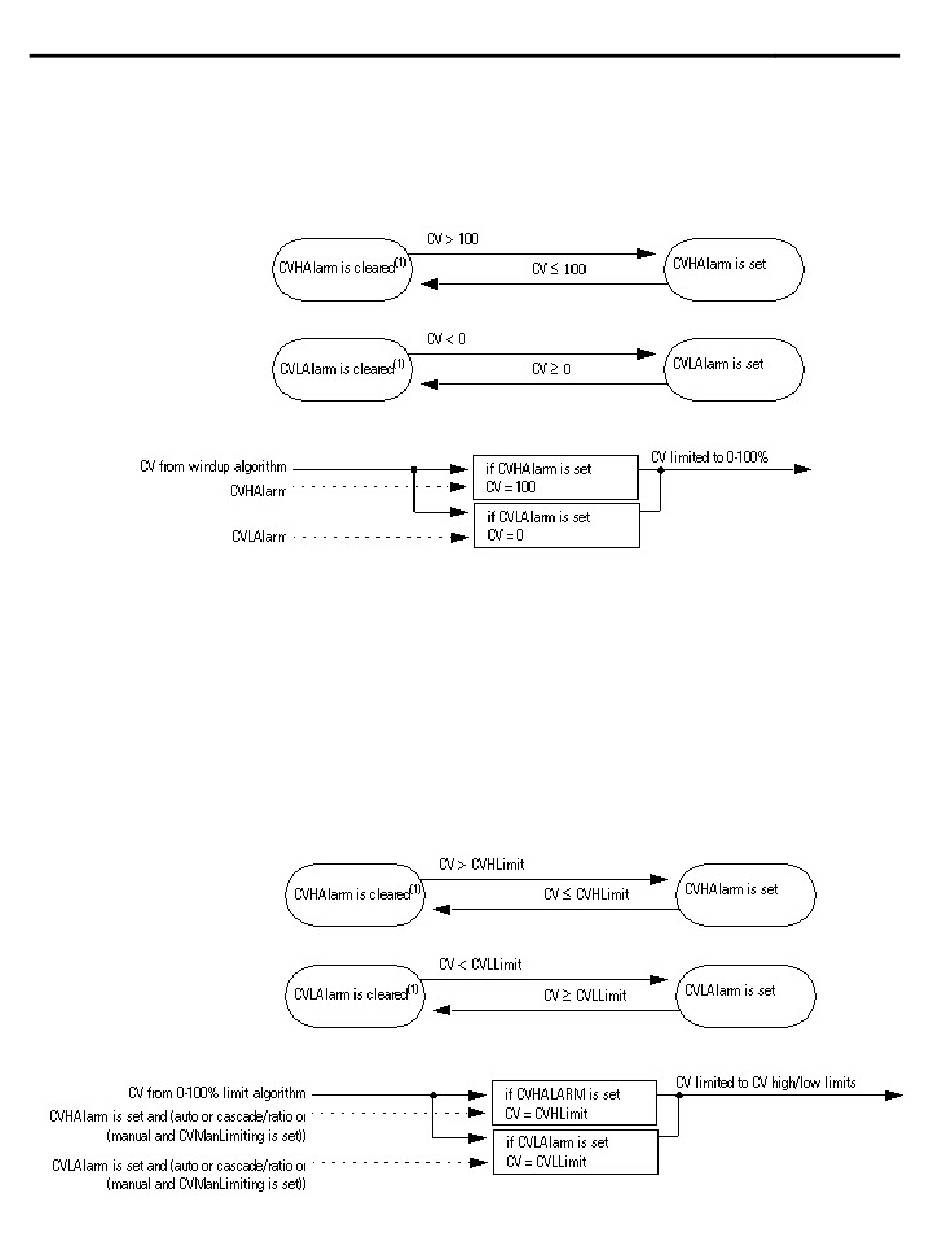

Das nachstehende Diagramm zeigt, wie der Befehl die Prozentgrenze für CV
bestimmt.
(1) Während der ersten Befehlsabtastung setzt der Befehl die Alarmausgänge
zurück.
Ober-/Untergrenze für CV-Wert
Der Befehl führt immer einen Alarm auf der Basis von CVHLimit und CVLLimit
aus. CV durch CVHLimit und CVLLimit begrenzen, wenn der Modus
Automatisch oder CascadeRatio aktiviert ist. Begrenzen Sie im Modus Manuell
den CV-Wert durch CVHLimit und CVLLimit, wenn CVManLimiting gesetzt
ist. Begrenzen Sie ansonsten den CV-Wert mit 0 und 100 Prozent.
