Prozesssteuerungsbefehle
InstructFault (Status.0)
DeadbandInv (Status.1)
ROCPosLimitInv (Status.2)
ROCNegLimitInv (Status.3)
ROCPeriodInv (Status.4)
Beschreibung
Der ALM-Befehl liefert Alarm-Indikatoren für Hoch-Hoch, Hoch, Niedrig,
Niedrig-Niedrig, positive Änderungsrate und negative Änderungsrate. Eine
Alarm-Totzone steht für Hoch-Hoch-Niedrig-Niedrig-Alarme zur Verfügung.
Der benutzerdefinierte Zeitraum für die Durchführung der Alarm-Änderungsrate
ist ebenfalls verfügbar.

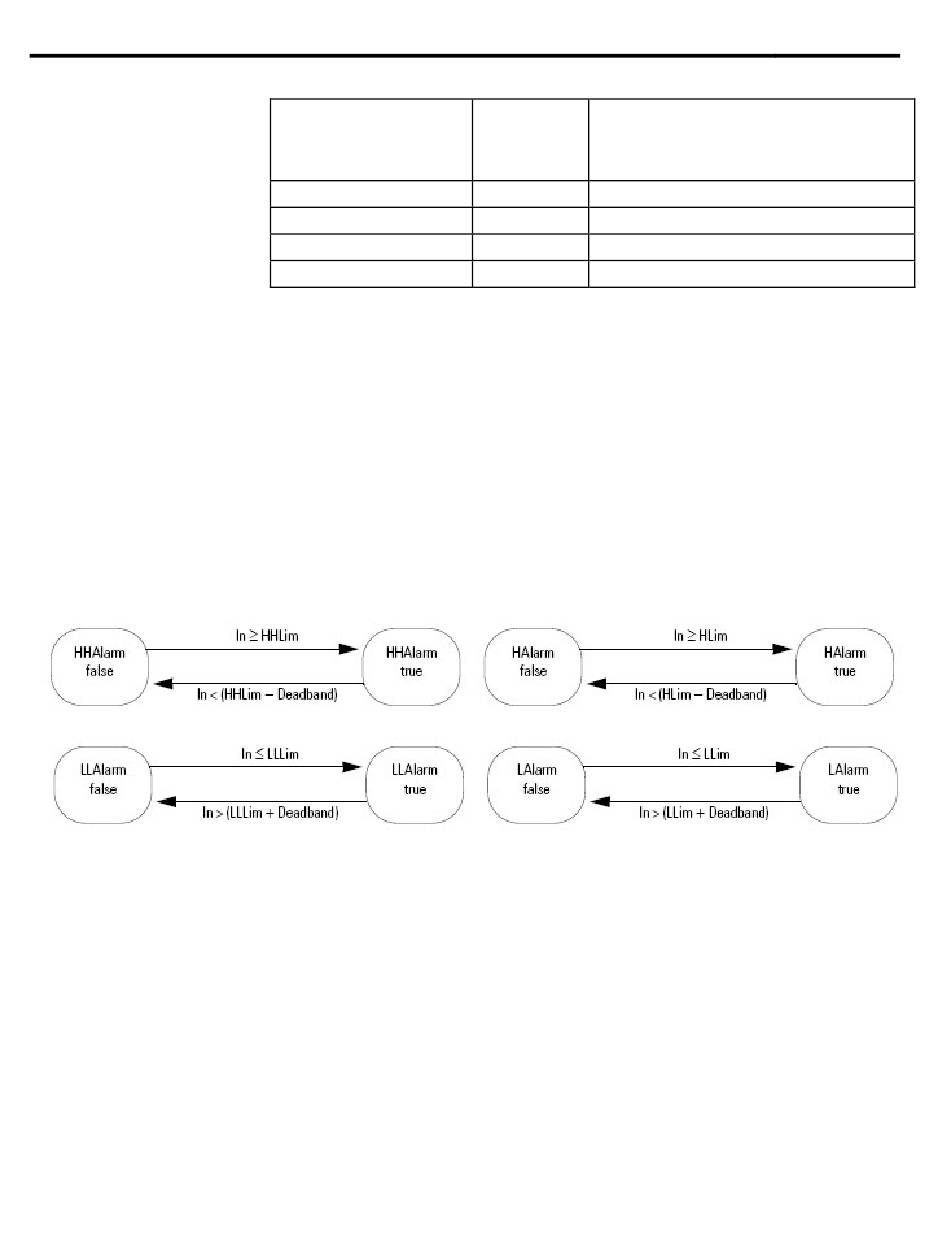

Hoch-Hoch- bis Niedrig-Niedrig-Alarm
Die Hoch-Hoch- und Niedrig-Niedrig-Alarmalgorithmen vergleichen den
Eingang mit der Alarmgrenze und die Alarmgrenze plus oder minus der Totzone.
Alarm Änderungsrate
Der Änderungsrate Alarm (ROC) vergleicht die Änderung des Eingangs über die
ROCPeriod mit den Änderungsrate Grenzen. Die ROCPeriod bietet eine Art
Totzone für den Änderungsraten Alarm. Zum Beispiel definieren Sie eine
ROC-Alarmgrenze von 2
Wenn Sie ein Analogeingangsmodul mit einer Auflösung von 1
wird jedes Mal, wenn sich der Eingabewert ändert, ein ROC-Alarm erzeugt, da der
Befehl eine effektive Rate von 10 ° F / Sekunde berechnet. Geben Sie jedoch ein
ROCPeriod von 1 Sekunde ein, und der Befehl erzeugt nur einen Alarm, wenn die
Rate wirklich die 2
Rockwell Automation-Publikation 1756-RM006K-DE-P - November - 2018
BOOL Der Befehl hat einen der folgenden Ausführungsfehler erkannt. Es
handelt sich nicht um einen geringfügigen oder größeren
Steuerungsfehler. Überprüfen Sie die weiteren Statusbits, um den
Fehler nachzuvollziehen.
BOOL Ungültiger Totzone-Wert.
BOOL Ungültiger ROCPosLimit-Wert.
BOOL Ungültiger ROCNegLimit-Wert.
BOOL Ungültiger ROCPeriod-Wert
O
F/Sekunde mit einer Ausführungsperiode von 100 ms.
O
F/Sekunde überschreitet.
Kapitel 1
O
F verwenden,
25
