Prozesssteuerungsbefehle

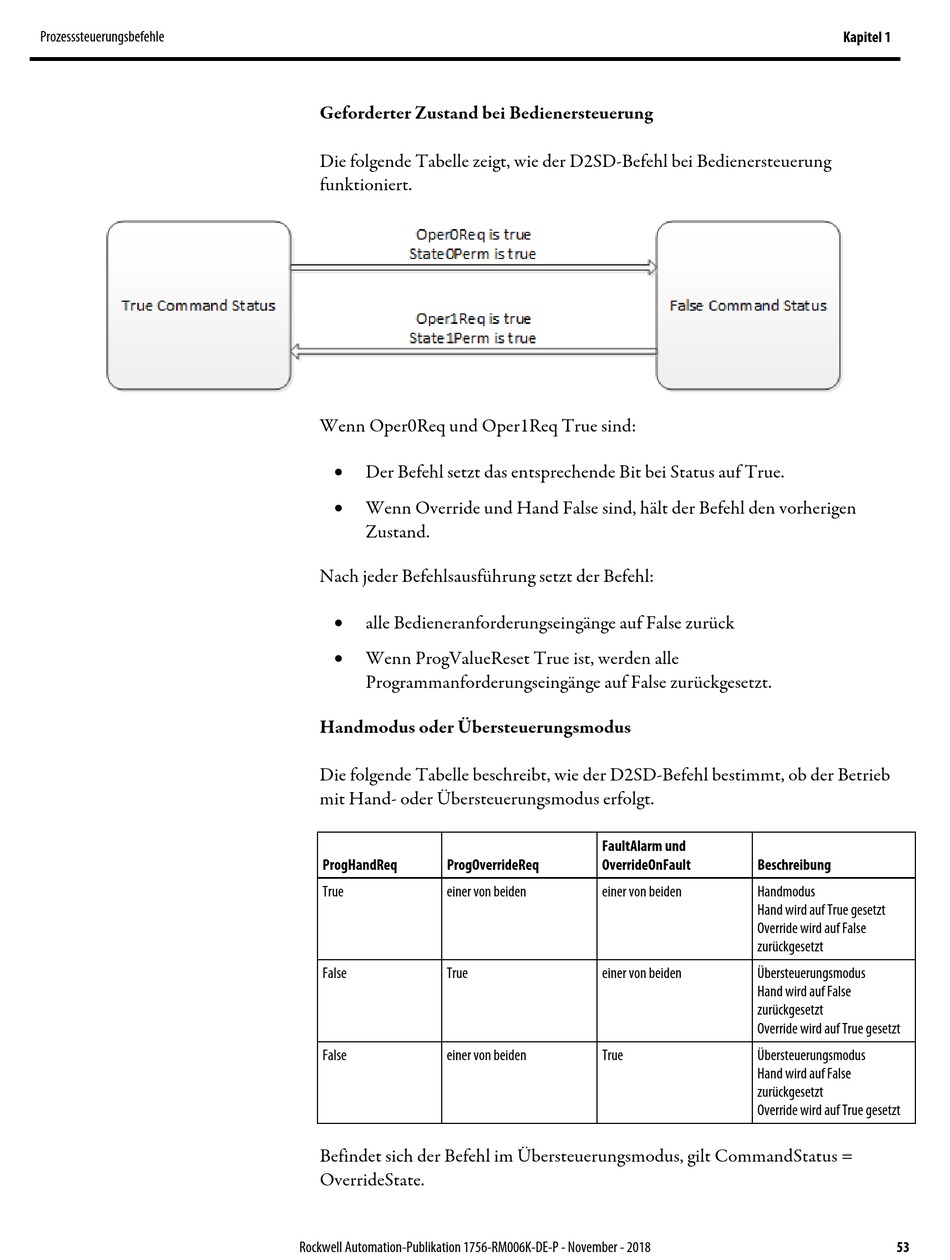

Geforderter Zustand bei Bedienersteuerung
Die folgende Tabelle zeigt, wie der D2SD-Befehl bei Bedienersteuerung
funktioniert.
Wenn Oper0Req und Oper1Req True sind:
Der Befehl setzt das entsprechende Bit bei Status auf True.
Wenn Override und Hand False sind, hält der Befehl den vorherigen
Zustand.
Nach jeder Befehlsausführung setzt der Befehl:
alle Bedieneranforderungseingänge auf False zurück
Wenn ProgValueReset True ist, werden alle
Programmanforderungseingänge auf False zurückgesetzt.
Handmodus oder Übersteuerungsmodus
Die folgende Tabelle beschreibt, wie der D2SD-Befehl bestimmt, ob der Betrieb
mit Hand- oder Übersteuerungsmodus erfolgt.
ProgHandReq
ProgOverrideReq
True
einer von beiden
False
True
False
einer von beiden
Befindet sich der Befehl im Übersteuerungsmodus, gilt CommandStatus =
OverrideState.
Rockwell Automation-Publikation 1756-RM006K-DE-P - November - 2018
FaultAlarm und
OverrideOnFault
Beschreibung
einer von beiden
Handmodus
Hand wird auf True gesetzt
Override wird auf False
zurückgesetzt
einer von beiden
Übersteuerungsmodus
Hand wird auf False
zurückgesetzt
Override wird auf True gesetzt
True
Übersteuerungsmodus
Hand wird auf False
zurückgesetzt
Override wird auf True gesetzt
Kapitel 1
53
