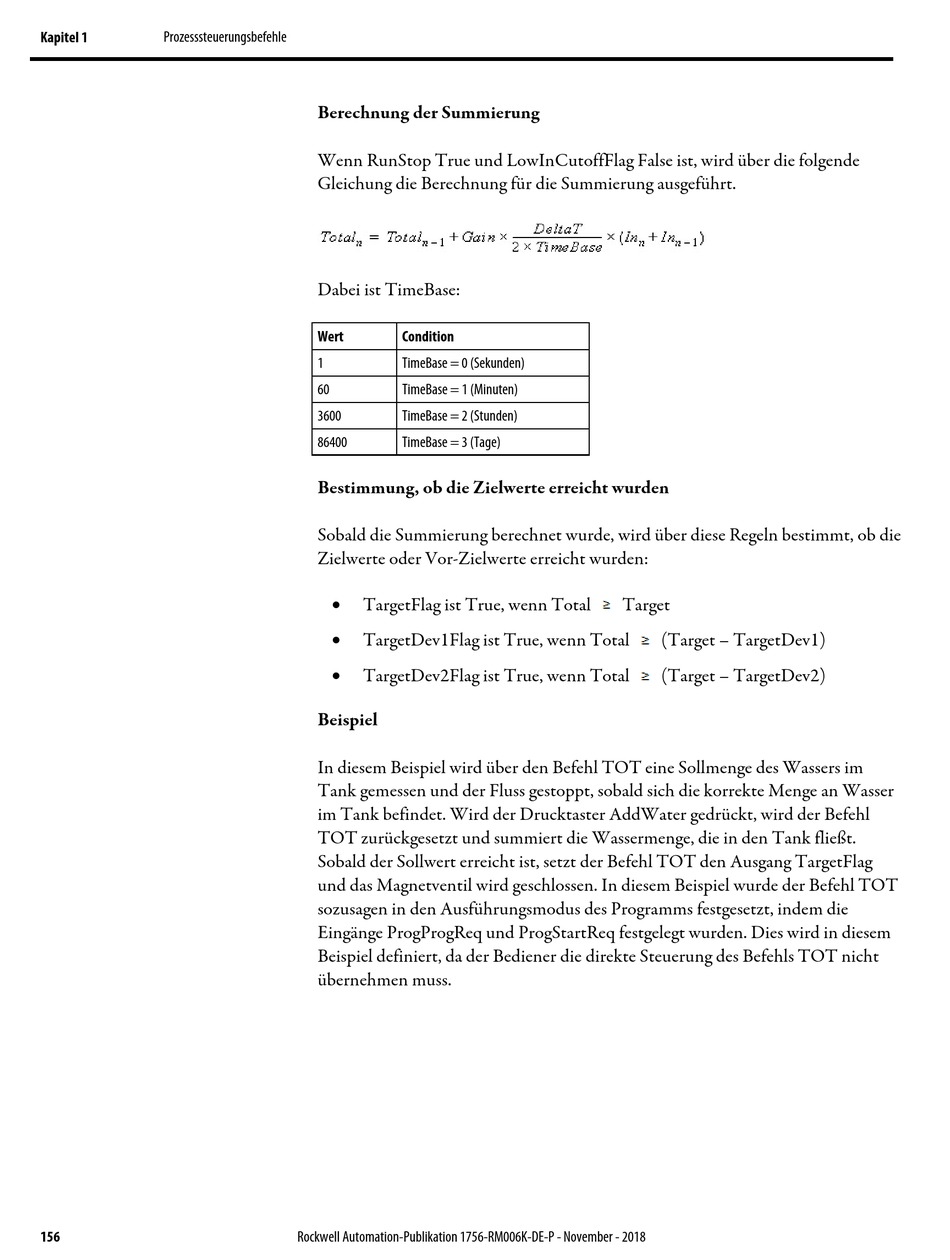

Kapitel 1 Prozesssteuerungsbefehle
156
Berechnung der Summierung
Wenn RunStop True und LowInCutoffFlag False ist, wird über die folgende
Gleichung die Berechnung für die Summierung ausgeführt.
Dabei ist TimeBase:
Wert Condition
1 TimeBase = 0 (Sekunden)
60 TimeBase = 1 (Minuten)
3600 TimeBase = 2 (Stunden)
86400 TimeBase = 3 (Tage)
Bestimmung, ob die Zielwerte erreicht wurden
Sobald die Summierung berechnet wurde, wird über diese Regeln bestimmt, ob die
Zielwerte oder Vor-Zielwerte erreicht wurden:

TargetFlag ist True, wenn Total

TargetDev1Flag ist True, wenn Total

TargetDev2Flag ist True, wenn Total
Beispiel
In diesem Beispiel wird über den Befehl TOT eine Sollmenge des Wassers im
Tank gemessen und der Fluss gestoppt, sobald sich die korrekte Menge an Wasser
im Tank befindet. Wird der Drucktaster AddWater gedrückt, wird der Befehl
TOT zurückgesetzt und summiert die Wassermenge, die in den Tank fließt.
Sobald der Sollwert erreicht ist, setzt der Befehl TOT den Ausgang TargetFlag
und das Magnetventil wird geschlossen. In diesem Beispiel wurde der Befehl TOT
sozusagen in den Ausführungsmodus des Programms festgesetzt, indem die
Eingänge ProgProgReq und ProgStartReq festgelegt wurden. Dies wird in diesem
Beispiel definiert, da der Bediener die direkte Steuerung des Befehls TOT nicht
übernehmen muss.
Rockwell Automation-Publikation 1756-RM006K-DE-P - November - 2018
Target
(Target – TargetDev1)
(Target – TargetDev2)
