Rockwell Automation Allen-Bradley Logix 5000 Referenzhandbuch Seite 362

Kapitel 3 Filter
362

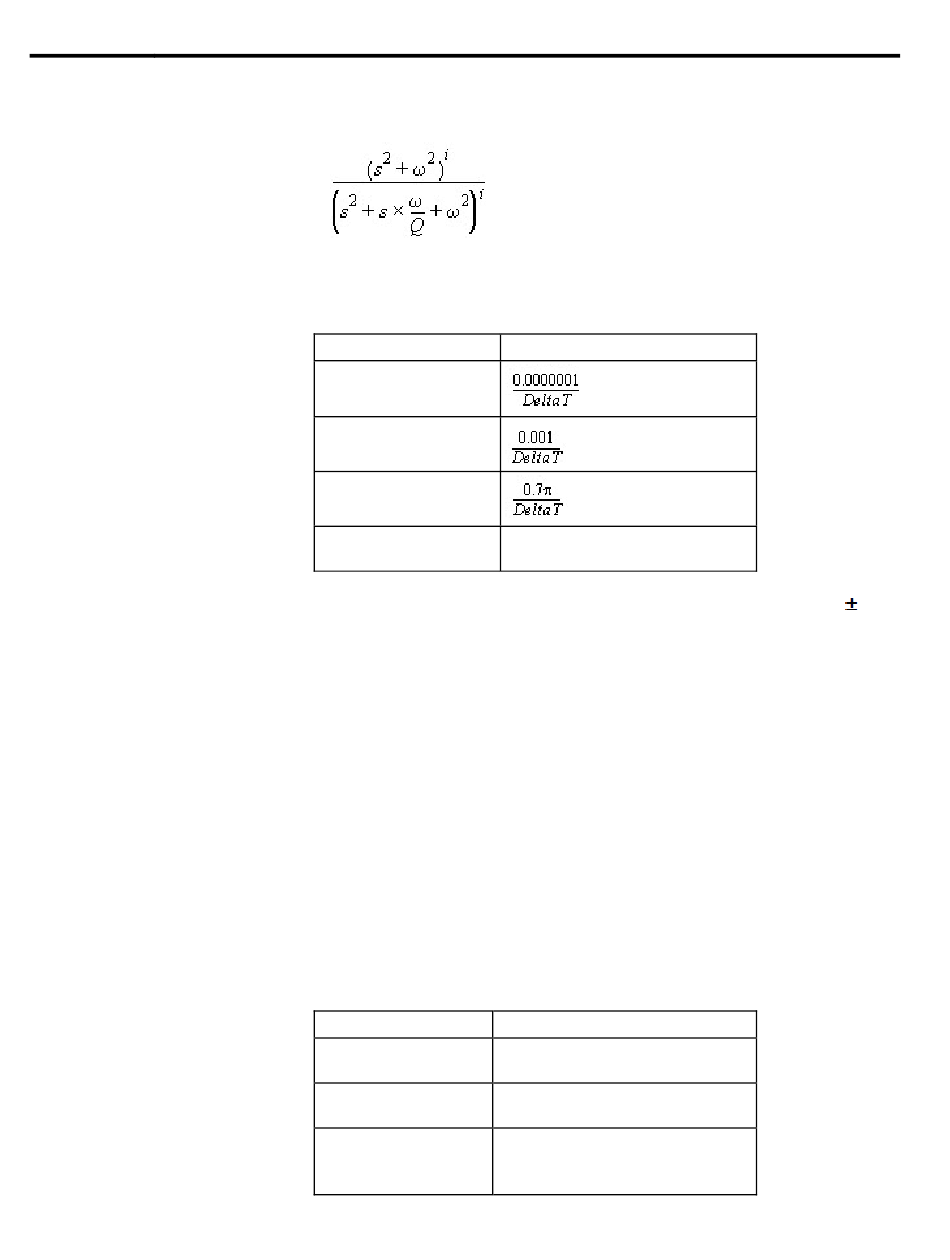

Der NTCH-Befehl verwendet diese Gleichung:
wobei i der Bediener von Order mit diesen Parameterbegrenzungen ist (DeltaT in
Sekunden):
Parameter
WNotch second order
LowLimit
WNotch fourth order
LowLimit
HighLimit
QFactor
Immer wenn der für den Ausgang berechnete Wert ungültig, NAN oder
ist, legt der Befehl Out als den ungültigen Wert fest. Wenn der berechnete Wert
für den Ausgang gültig wird, initialisiert der Befehl die internen Parameter und
legt Out = In fest.
Betrifft mathematische Status-Flags
Nein
Schwerwiegende/geringfügige Fehler
Keine für diesen Befehl spezifisch. Informationen über Fehler, die mit Operand
verbunden sind, finden Sie unter „Allgemeine Attribute".
Ausführung
Funktionsblock
Bedingung/Zustand
Vorabtastung
Tag.EnableIn ist False
Tag.EnableIn ist True
Rockwell Automation-Publikation 1756-RM006K-DE-P - November - 2018
Einschränkungen
LowLimit = 0,5
HighLimit = 100,0
Durchgeführte Aktion
Die Bits von EnableIn und EnableOut werden auf
False zurückgesetzt.
Die Bits von EnableIn und EnableOut werden auf
False zurückgesetzt.
Die Bits von EnableIn und EnableOut werden auf True
gesetzt.
Der Befehl wird ausgeführt.
INF
