Kapitel 1 Prozesssteuerungsbefehle

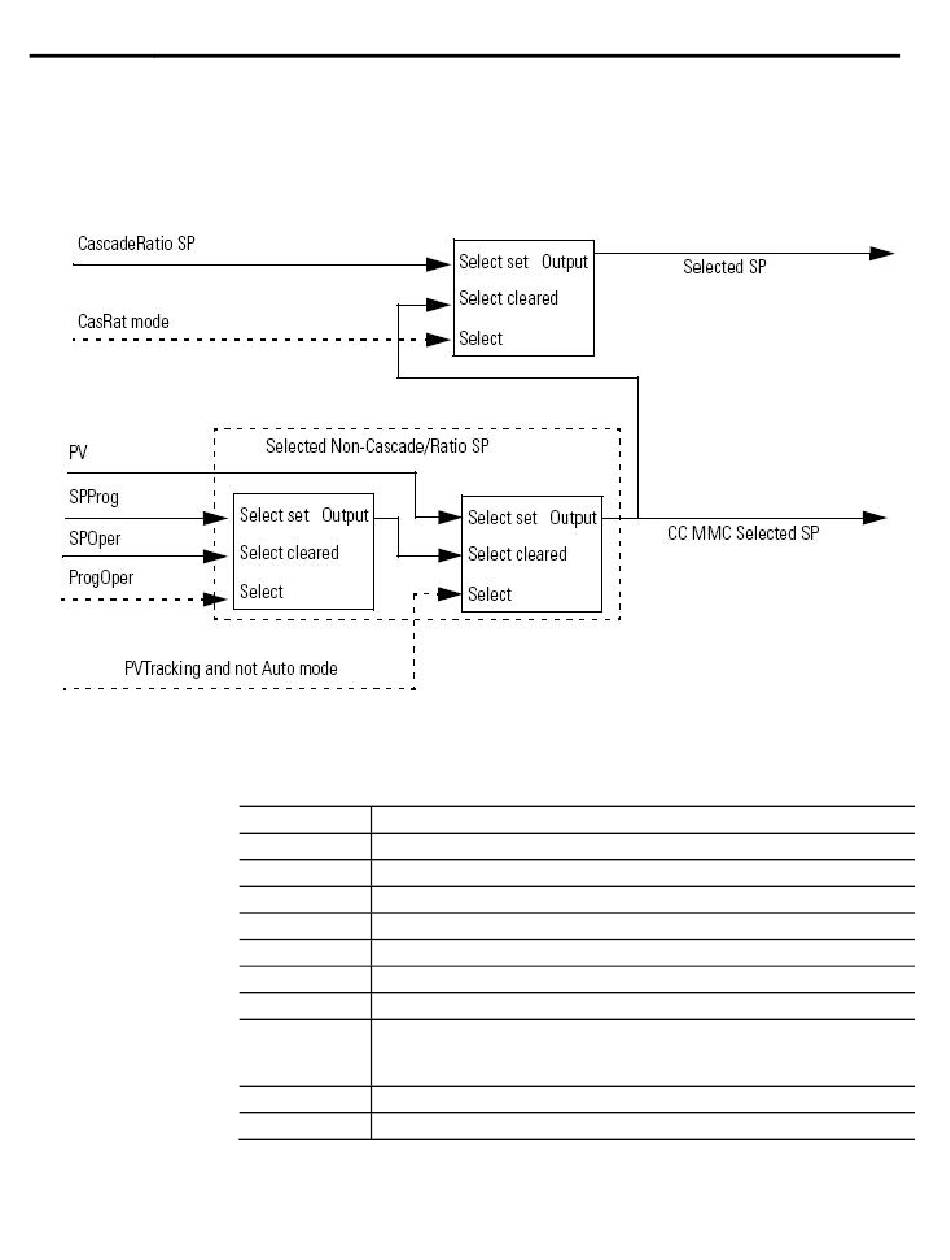

Aktueller SP-Wert
Verwendung des
CC-Funktionsblocks zur
Steuerung
276
jedem Durchlauf werden zwei Prozessmodelle identifiziert: CV - PV1 und CV -
PV2 (zwei Prozessvariablen reagieren als Folge einer CV-Schrittänderung)
Der aktuelle SP-Wert basiert auf dem Modus CascadeRatio, dem Wert von
PVTracking, dem Modus Automatisch und dem Wert ProgOper.
Dies ist ein Beispiel dafür, wie Sie den Funktionsblock Coordinated Control
verwenden können, um die Temperatur in einem Prozess zu steuern.
Name Beschreibung
PV Temperatur
Act1stCV CV3 (Hochdruckdampf)
Act2ndCV CV2 (Kühlung)
Act3rdCV CV1 (Niederdruckdampf)
Target1stCV CV2
Target2ndCV CV3
Target3rdCV CV1
CV1Target 0%
Dieser Wert ist irrelevant, da in der Ziellistenkonfiguration CV1 die niedrigste Priorität hat und den
Dauerzustand annehmen wird, um PV am Sollwert zu halten.
CV2Target 0%
CV3Target 10%
