Kapitel 1
Prozesssteuerungsbefehle
154
Strukturierter Text
Bedingung/Zustand
Durchgeführte Aktion
Vorabtastung
Siehe Vorabtastung im Funktionsblock.
Normale Ausführung
Siehe „Tag.EnableIn ist True" im Funktionsblock.
Nachabtastung
Siehe Nachabtastung im Funktionsblock.
Überprüfen die Niedrige Eingangsbegrenzung.
Wenn (In <= LowInCutoff), setzt der Befehl LowInCutoffFlag auf True und
In(n-1) = 0,0.
Andernfalls wird über den Befehl LowInCutoffFlag auf False zurückgesetzt.
Wenn LowInCutoffFlag True ist, wird der Betriebsmodus bestimmt und die
Summierung eingestellt.
Wenn LowInCutoffFlag den Status False aufweist, wird die Summierung mit dem
Scan fortgesetzt.
Betriebsmodi

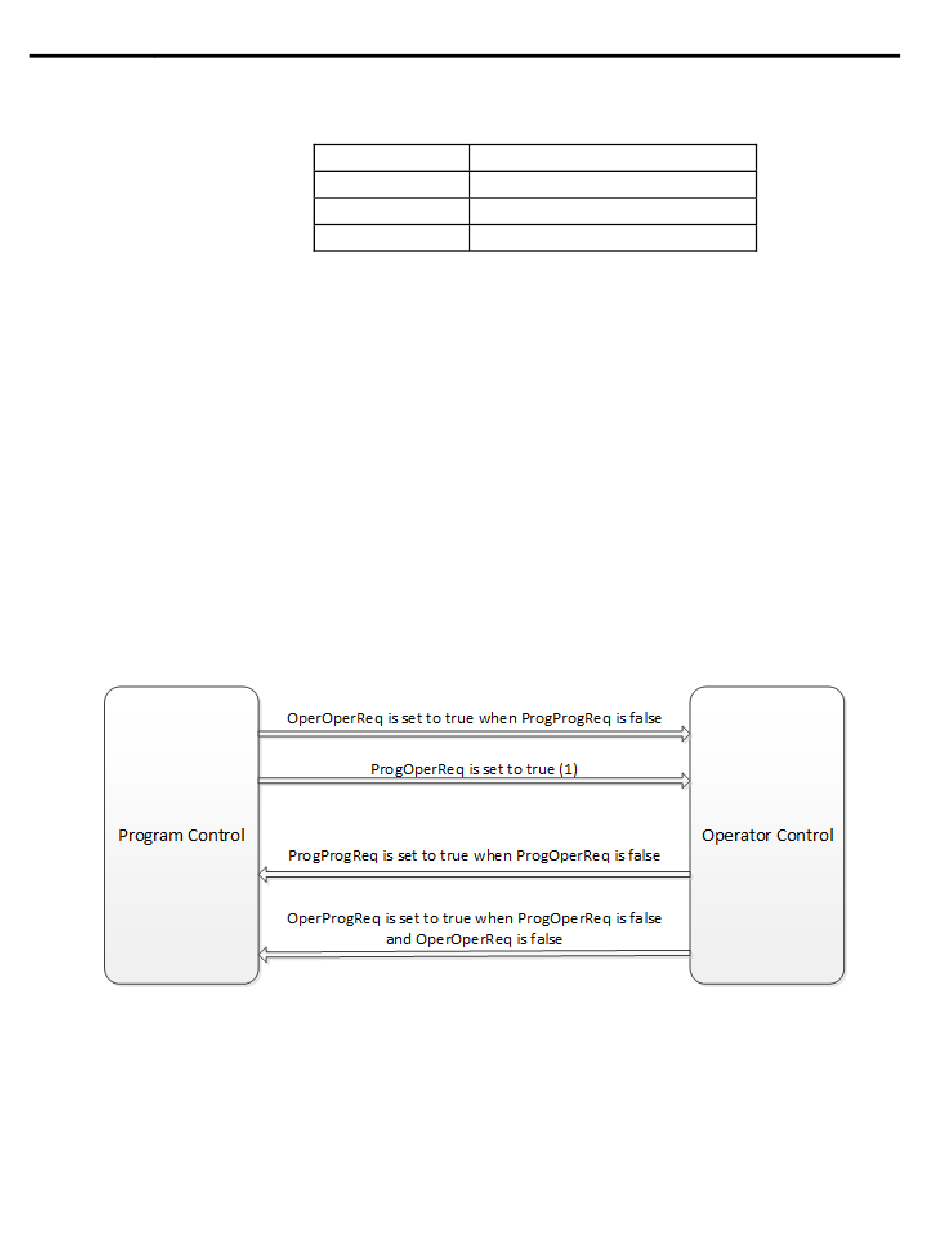

Das folgende Diagramm zeigt, wie sich der Befehl TOT zwischen der
Programmsteuerung und Bedienersteuerung verändert.
(1) Der Befehl bleibt im Bedienersteuerungsmodus, wenn ProgOperReq True ist.
