Kapitel 1
Prozesssteuerungsbefehle
Parameter
Time-based ramping
Rate-based ramping
134
Ramping
Der Ramp-Zyklus steigert Out vom SoakValue des vorherigen Segments auf den
SoakValue des aktuellen Segments. Die Zeit, in der die Rampe überschritten
wurde, wird durch die Parameter von RampValue definiert.
Das Ramping ist positiv, wenn Out < Zielwert von SoakValue des aktuellen
Segments. Wenn die Rampenfunktion ein neues Out berechnet, das den Zielwert
von SoakValue überschreitet, wird Out auf den Zielwert von SoakValue gesetzt.
Das Ramping ist negativ, wenn Out > Zielwert von SoakValue des aktuellen
Segments. Wenn die Rampenfunktion ein neues Out berechnet, das kleiner ist als
SoakValue, wird Out auf den Zielwert von SoakValue gesetzt.
Jedes Segment hat einen Rampenwert. Sie haben die Möglichkeit, das Ramping in
Zeiteinheiten oder als Rate zu programmieren. Alle Segmente müssen mit
denselben Einheiten programmiert werden. In der folgenden Tabelle werden die

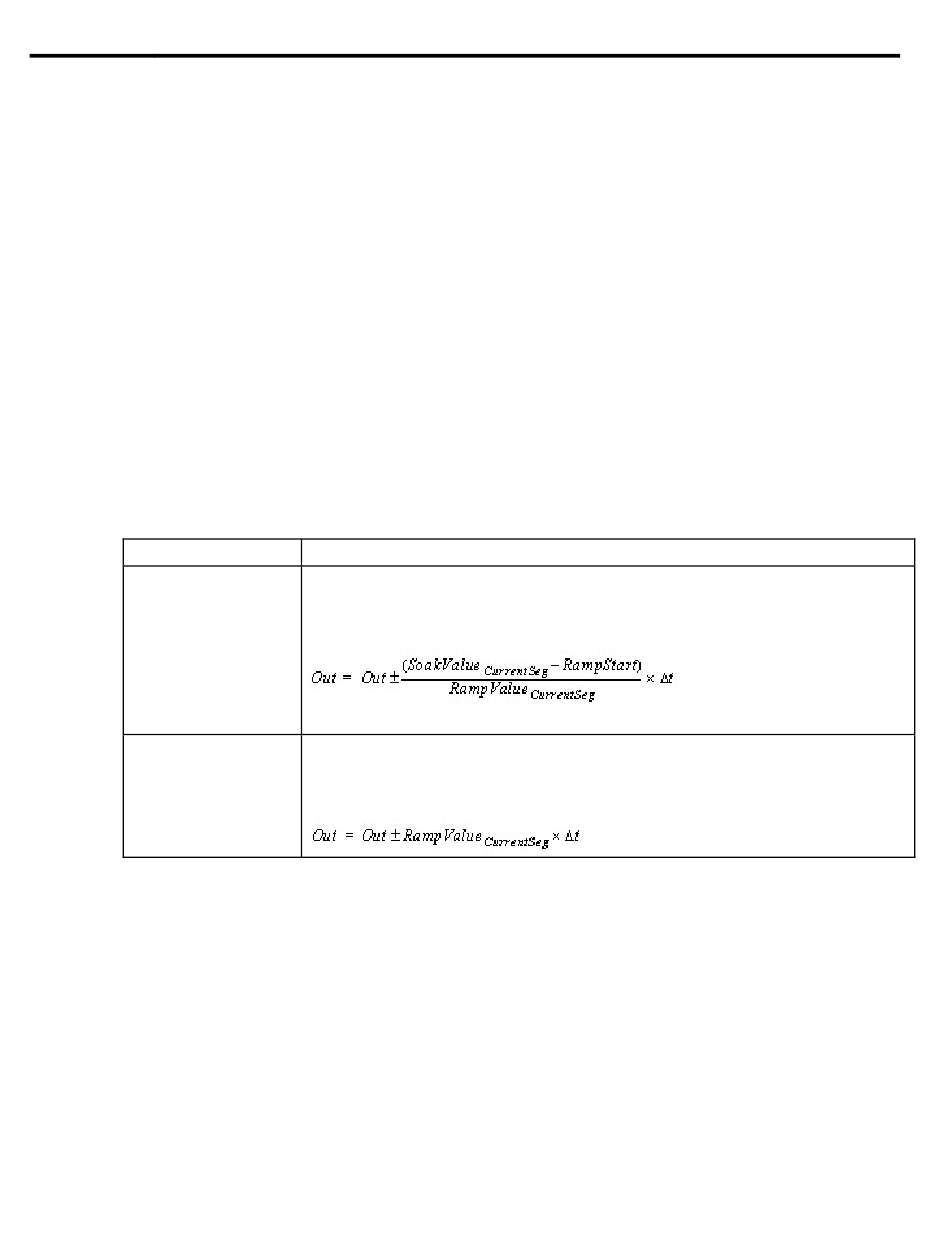

Ramping-Möglichkeiten beschrieben:
Beschreibung
TimeRate wird für Time-based ramping auf True gesetzt
Die Änderungsrate für das aktuelle Segment wird kalkuliert und entweder zu Out aufaddiert oder davon subtrahiert, bis Out
den SoakValue des aktuellen Segments erreicht. In der folgenden Gleichung ist DeltaT die verstrichene Zeit in Minuten seit der
letzten Ausführung des Befehls.
Dabei ist RampStart der Wert von Out beim Start des aktuellen Segments.
TimeRate wird für Rate-based ramping (in Einheiten/Minuten) auf False zurückgesetzt.
Die programmierte Änderungsrate wird entweder zu Out aufaddiert oder davon subtrahiert, bis Out den SoakValue des
aktuellen Segments erreicht. In der folgenden Gleichung ist DeltaT die verstrichene Zeit in Minuten seit der letzten Ausführung
des Befehls.
Garantiertes Ramping
Setzt den Eingang GuarRamp auf True, um das garantierte Ramping zu aktivieren.
Nach dem Aktivieren überwacht der Befehl die Differenz zwischen Out und PV.
Wenn die Differenz sich außerhalb des programmierten RampDeadband befindet,
bleibt der Ausgang unverändert, bis die Differenz zwischen PV und Out innerhalb
der Totzone liegen. Der Ausgang GuarRampOn wird auf True gesetzt, wenn Out
durchgeführt wird, um die Aktivität des Rampings zu garantieren.
Haltung
Die Haltung ist die Zeit, in der Block-Ausgang unverändert bleibt, bis das nächste
Rampe-Haltungssegment gestartet wird. Der Haltungszyklus hält den Ausgang für
eine vorprogrammierte Zeit auf dem SoakValue, bevor mit dem nächsten Schritt
