Kapitel 1 Prozesssteuerungsbefehle
268

Zwei Control-Variablen, verwendet zur Steuerung von zwei
interagierenden Prozessvariablen

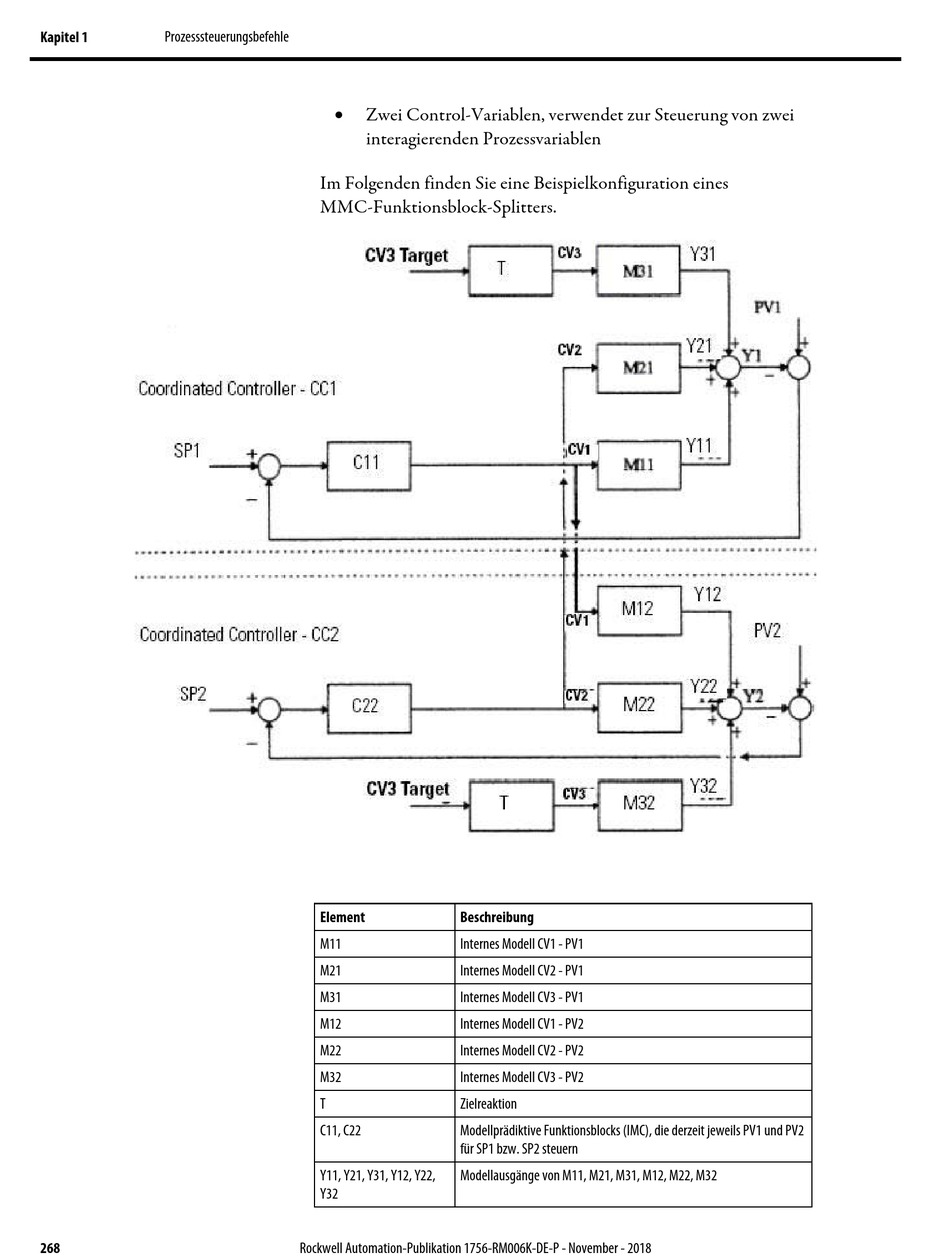

Im Folgenden finden Sie eine Beispielkonfiguration eines
MMC-Funktionsblock-Splitters.
Element Beschreibung
M11 Internes Modell CV1 - PV1
M21 Internes Modell CV2 - PV1
M31 Internes Modell CV3 - PV1
M12 Internes Modell CV1 - PV2
M22 Internes Modell CV2 - PV2
M32 Internes Modell CV3 - PV2
T Zielreaktion
C11, C22 Modellprädiktive Funktionsblocks (IMC), die derzeit jeweils PV1 und PV2
für SP1 bzw. SP2 steuern
Y11, Y21, Y31, Y12, Y22, Modellausgänge von M11, M21, M31, M12, M22, M32
Y32
