Filter
Strukturierter Text
Bedingung/Zustand
Vorabtastung
Normale Ausführung
Nachabtastung
Beispiel
Der LPF-Befehl dämpft Signale, die über der konfigurierten Begrenzungsfrequenz
auftreten. Dieser Befehl wird normalerweise verwendet, um hochfrequentes
„Rauschen" und elektrisch oder mechanisch verursachte Störungen zu filtern. Sie
können eine spezifische Filterordnung auswählen, um unterschiedliche
Dämpfungsgrade zu erreichen. Beachten Sie, dass sich bei höheren Ordnungen die
Ausführungsdauer für den Befehl verlängert.

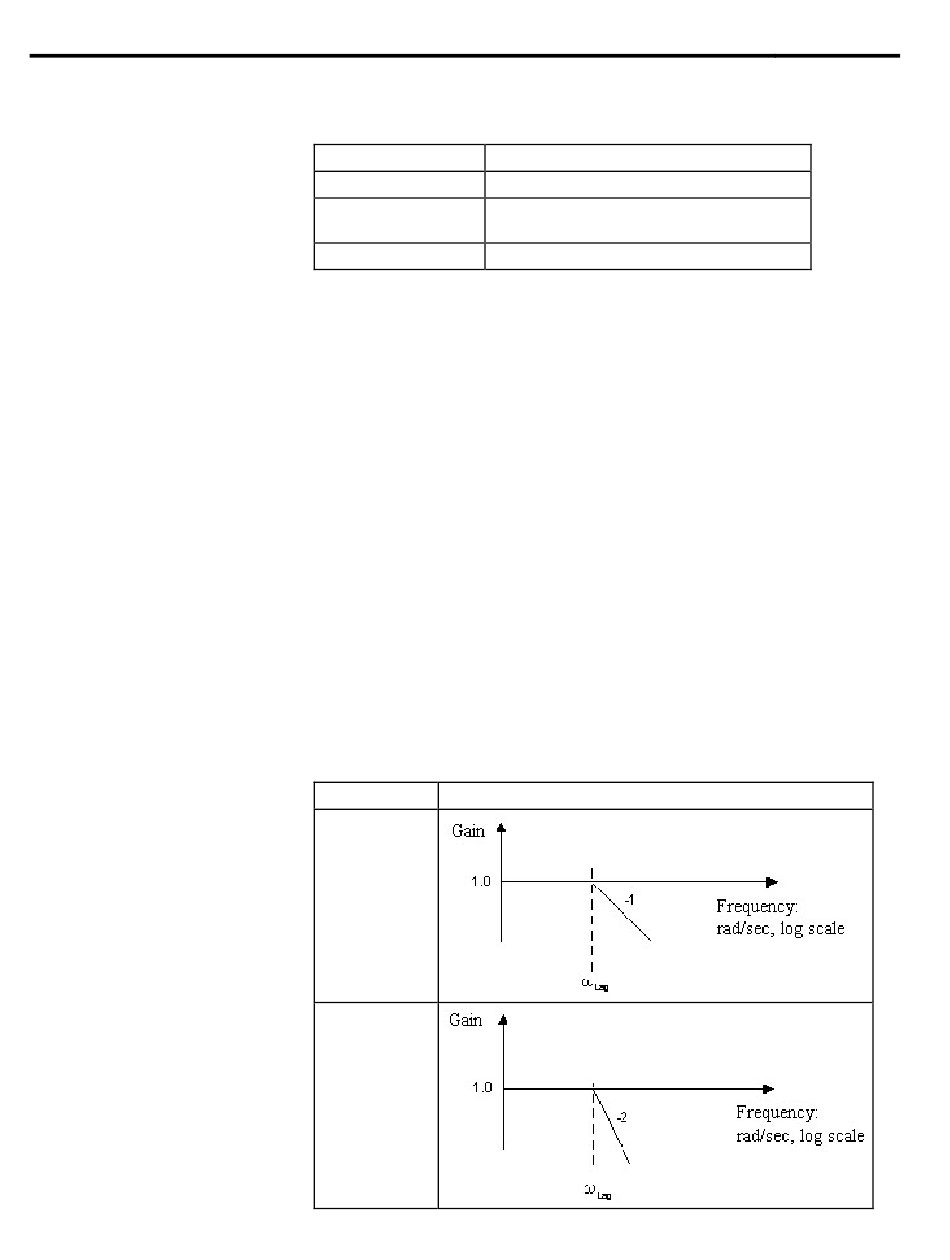

In den folgenden Diagrammen sind die Auswirkungen verschiedener
Filterordnungen für gegebene Begrenzungsfrequenzen dargestellt. Für jedes
Diagramm werden ideale asymptotische Näherungswerte mit Verstärkung und
Frequenz in logarithmischer Skalierung angegeben. Die Kurven stellen
Näherungswerte der tatsächlichen Filterantworten dar, mit denen sie jedoch nicht
exakt übereinstimmen.
Dieses Beispiel zeigt die zulässige Minimalprogrammierung des
LPF-Funktionsblocks. Es wird nur verwendet, um den neutralen Text und den
generierten Code für diesen Befehl darzustellen. Dies dient nur internen Zwecken
und ist kein Testfall.
Filter
Diagramm
Filter erster Ordnung
Filter zweiter Ordnung
Rockwell Automation-Publikation 1756-RM006K-DE-P - November - 2018
Durchgeführte Aktion
Siehe Vorabtastung im Funktionsblock.
Überprüfen Sie, ob Tag.EnableIn im Funktionsblock auf True
gesetzt ist.
Siehe Nachabtastung im Funktionsblock.
Kapitel 3
357
