Kapitel 9
Funktionsblockattribute
Zeitmessungsmodi
Zeitmessungsmodus
Periodisch
520

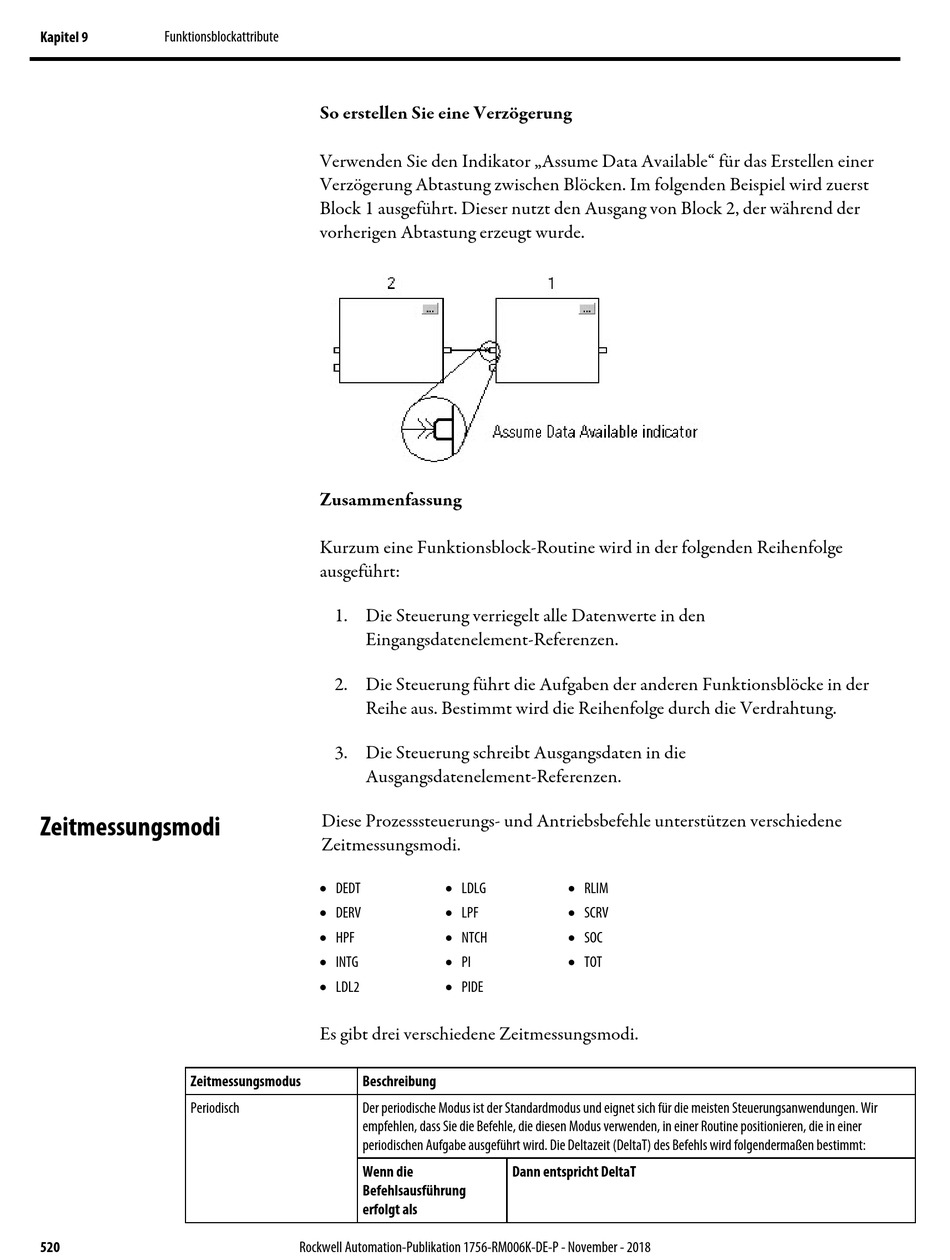

So erstellen Sie eine Verzögerung
Verwenden Sie den Indikator „Assume Data Available" für das Erstellen einer
Verzögerung Abtastung zwischen Blöcken. Im folgenden Beispiel wird zuerst
Block 1 ausgeführt. Dieser nutzt den Ausgang von Block 2, der während der
vorherigen Abtastung erzeugt wurde.
Zusammenfassung
Kurzum eine Funktionsblock-Routine wird in der folgenden Reihenfolge
ausgeführt:
1. Die Steuerung verriegelt alle Datenwerte in den
Eingangsdatenelement-Referenzen.
2. Die Steuerung führt die Aufgaben der anderen Funktionsblöcke in der
Reihe aus. Bestimmt wird die Reihenfolge durch die Verdrahtung.
3. Die Steuerung schreibt Ausgangsdaten in die
Ausgangsdatenelement-Referenzen.
Diese Prozesssteuerungs- und Antriebsbefehle unterstützen verschiedene
Zeitmessungsmodi.
DEDT
LDLG
DERV
LPF
HPF
NTCH
INTG
PI
LDL2
PIDE
Es gibt drei verschiedene Zeitmessungsmodi.
Beschreibung
Der periodische Modus ist der Standardmodus und eignet sich für die meisten Steuerungsanwendungen. Wir
empfehlen, dass Sie die Befehle, die diesen Modus verwenden, in einer Routine positionieren, die in einer
periodischen Aufgabe ausgeführt wird. Die Deltazeit (DeltaT) des Befehls wird folgendermaßen bestimmt:
Wenn die
Befehlsausführung
erfolgt als
Rockwell Automation-Publikation 1756-RM006K-DE-P - November - 2018
RLIM
SCRV
SOC
TOT
Dann entspricht DeltaT
