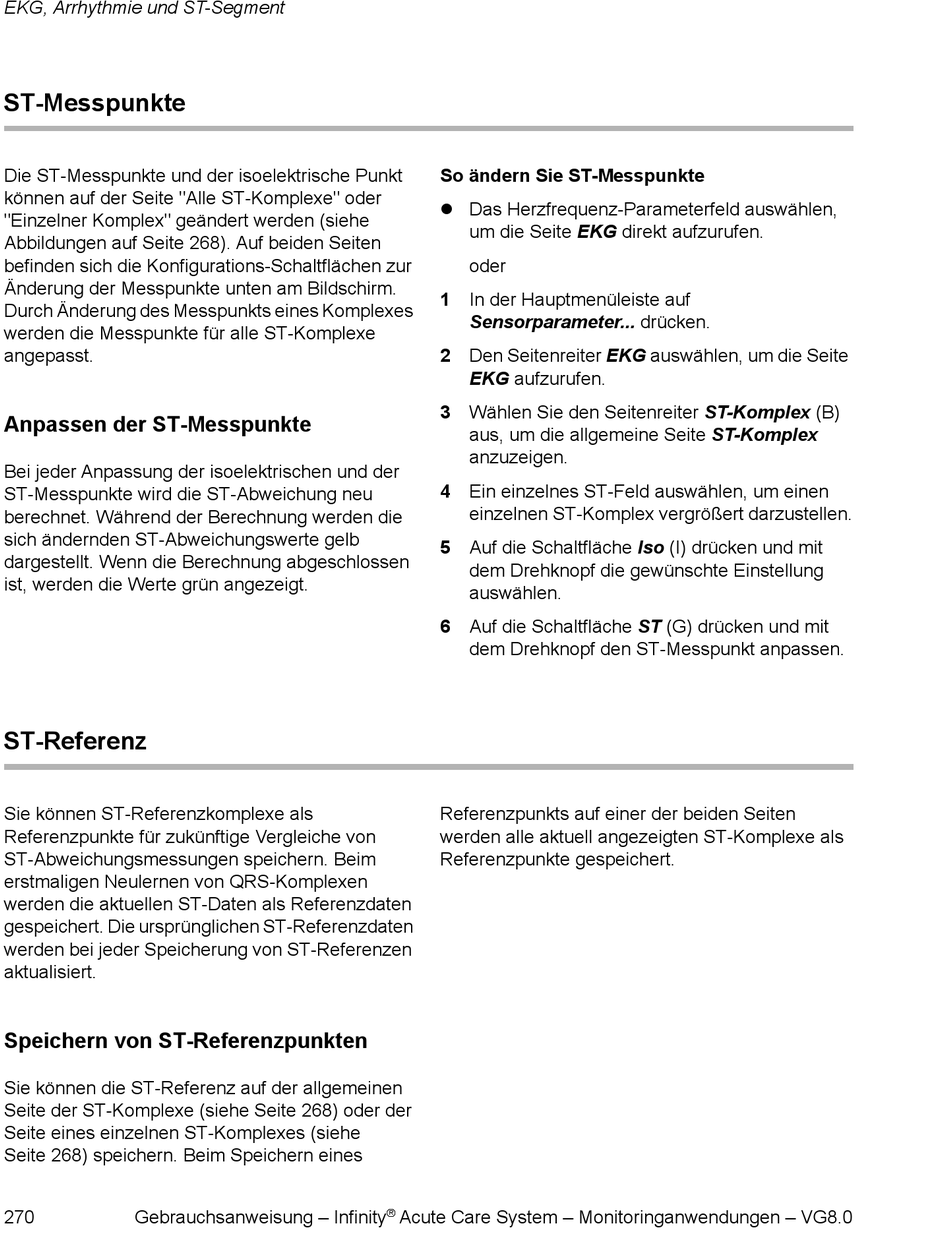

EKG, Arrhythmie und ST-Segment
ST-Messpunkte
Die ST-Messpunkte und der isoelektrische Punkt
können auf der Seite "Alle ST-Komplexe" oder
"Einzelner Komplex" geändert werden (siehe
Abbildungen auf Seite 268). Auf beiden Seiten
befinden sich die Konfigurations-Schaltflächen zur
Änderung der Messpunkte unten am Bildschirm.
Durch Änderung des Messpunkts eines Komplexes
werden die Messpunkte für alle ST-Komplexe
angepasst.
Anpassen der ST-Messpunkte
Bei jeder Anpassung der isoelektrischen und der
ST-Messpunkte wird die ST-Abweichung neu
berechnet. Während der Berechnung werden die
sich ändernden ST-Abweichungswerte gelb
dargestellt. Wenn die Berechnung abgeschlossen
ist, werden die Werte grün angezeigt.
ST-Referenz
Sie können ST-Referenzkomplexe als
Referenzpunkte für zukünftige Vergleiche von
ST-Abweichungsmessungen speichern. Beim
erstmaligen Neulernen von QRS-Komplexen
werden die aktuellen ST-Daten als Referenzdaten
gespeichert. Die ursprünglichen ST-Referenzdaten
werden bei jeder Speicherung von ST-Referenzen
aktualisiert.
Speichern von ST-Referenzpunkten
Sie können die ST-Referenz auf der allgemeinen
Seite der ST-Komplexe (siehe Seite 268) oder der
Seite eines einzelnen ST-Komplexes (siehe
Seite 268) speichern. Beim Speichern eines
270 Gebrauchsanweisung – Infinity
So ändern Sie ST-Messpunkte
 Das Herzfrequenz-Parameterfeld auswählen,
um die Seite EKG direkt aufzurufen.
oder
1 In der Hauptmenüleiste auf
Sensorparameter... drücken.
2 Den Seitenreiter EKG auswählen, um die Seite
EKG aufzurufen.
3 Wählen Sie den Seitenreiter ST-Komplex (B)
aus, um die allgemeine Seite ST-Komplex
anzuzeigen.
4 Ein einzelnes ST-Feld auswählen, um einen
einzelnen ST-Komplex vergrößert darzustellen.
5 Auf die Schaltfläche Iso (I) drücken und mit
dem Drehknopf die gewünschte Einstellung
auswählen.
6 Auf die Schaltfläche ST (G) drücken und mit
dem Drehknopf den ST-Messpunkt anpassen.
Referenzpunkts auf einer der beiden Seiten
werden alle aktuell angezeigten ST-Komplexe als
Referenzpunkte gespeichert.
® Acute Care System – Monitoringanwendungen – VG8.0
