Bedienkonzept
Monitoringbereich
Der Monitoringbereich des Cockpit-Bildschirms
enthält Kurven und Parameterfelder, die die
aktuellen Vitalzeichen des Patienten angeben. Der
Monitoringbereich kann auch Dialoge, Minitrends,
eine Auto-Ansicht-Symbolleiste, ST-Parameter,
Loops usw. enthalten. Das Erscheinungsbild des
Monitoringbereichs hängt von der ausgewählten
Ansicht ab, die das Layout und die Inhalte des
Bildschirms vorgibt (siehe "Ansichten" auf
Seite 103). Das Erscheinungsbild des Monitoring-
bereichs hängt außerdem davon ab, ob der geteilte
Bildschirmmodus oder die Minitrend-Anzeige
ausgewählt ist (siehe Seite 502).
Parameterfelder
Jedes Parameterfeld umfasst Echtzeitwerte eines
Parameters und eine Kombination der folgenden
Informationen:
– Parameterbezeichnungen (einschließlich
dynamischer Druckmessorte)
– Alarmgrenzen (oder durchgestrichenes
Dreieck, wenn die Alarmfunktionen deaktiviert
sind)
– Maßeinheiten (kann aktiviert/deaktiviert
werden)
– EKG-Herzsymbol (und Pacer-Symbol für
Schrittmacherimpulse), AFi-Symbol und
SpO2-Symbol
– Zeitstempel
– Timer und Zeitmarkierungen für den nicht-
invasiven Blutdruck
– Spezielle Quellenbezeichnungen (z. B. PLS für
die Herzfrequenz-Signalquelle für
Pulsoxymetrie)
– Parameterspezifische Meldungsfelder für den
nicht-invasiven Blutdruck und für SpO2
90 Gebrauchsanweisung – Infinity
Wenn Sie einen Dialog öffnen oder die Daten eines
Remote-Patienten ansehen, werden die
Kurvenkanäle und Parameterfelder so verkleinert,
dass sie auf die rechte Bildschirmseite passen
(siehe Abbildung auf Seite 93). Dieses
Anzeigeverhalten verhindert, dass Vitalzeichen
verdeckt werden, während der Anwender
Konfigurationsaufgaben ausführt oder Daten eines
Remote-Patienten einsieht (siehe "Fernbedienung
und Remote-Ansicht" auf Seite 73).
Durch Auswahl der Schaltfläche Hauptbild in der
Hauptmenüleiste oder durch Drücken des
Drehknopfs werden alle geöffneten Dialoge
geschlossen und der Bildschirm aktualisiert.

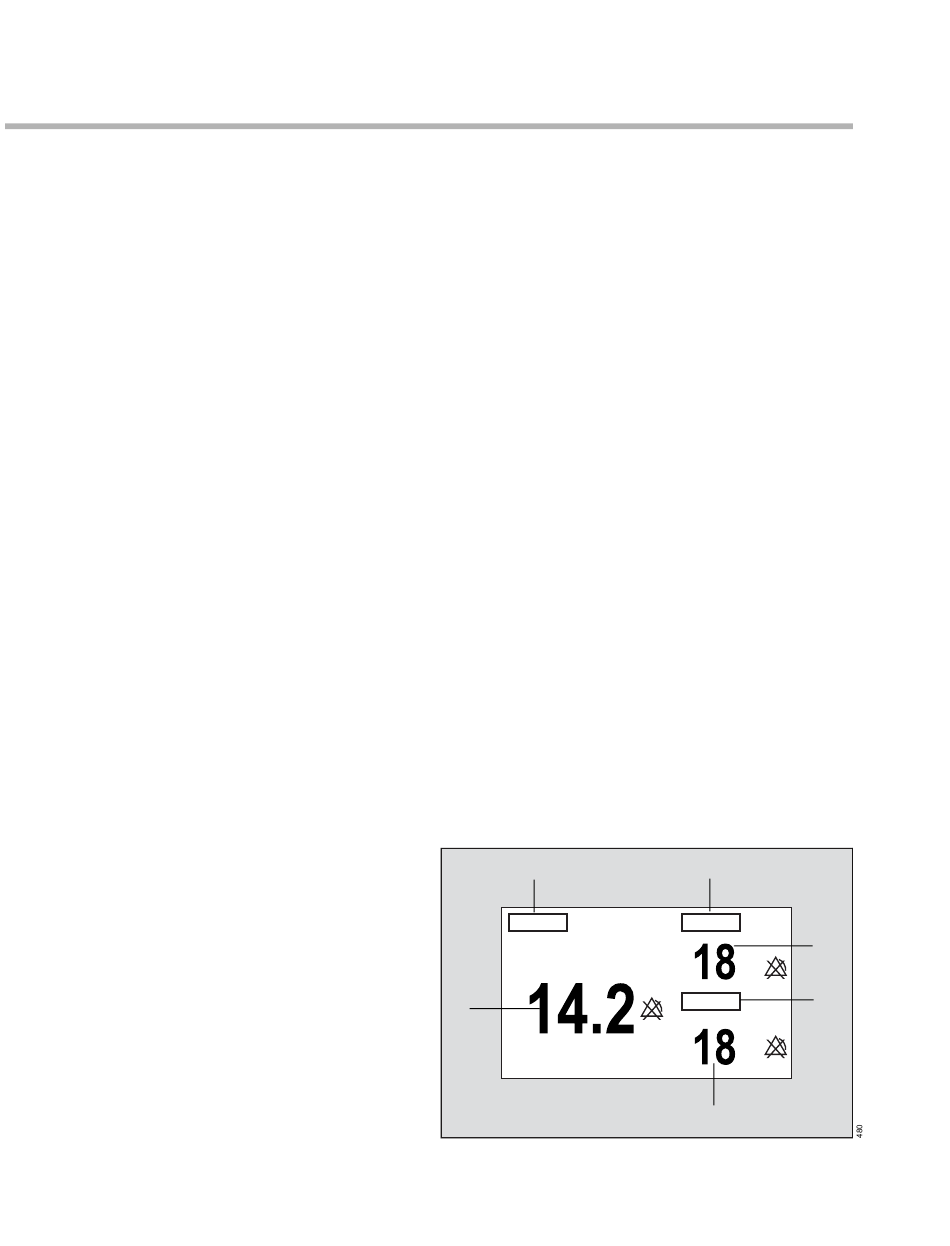

Das Ausmaß an Informationen in einem Bildschirm
beeinflusst die Darstellung des Parameterfelds. So
zeigt beispielsweise die folgende Abbildung das
Erscheinungsbild eines typischen erweiterten
SpO2-Parameterfelds, wenn der verfügbare Platz
für das größere Parameterfeld ausreicht. Der
primäre Parameterwert (A) wird größer als die
untereinander angezeigten untergeordneten
Parameter (B, C) dargestellt. Die
Parameterbezeichnungen (D) stehen über den
zugehörigen Parameterwerten.
D
A
® Acute Care System – Monitoringanwendungen – VG8.0
D
B
D
C
