Anschließen des Masimo rainbow SET MCable
Das Masimo rainbow SET MCable wird direkt an
den M540 angeschlossen. Anhand des MCable-
Logos können Sie erkennen, ob Sie ein Masimo
rainbow SET oder ein Masimo SET MCable
verwenden.
Ein farbiges Bezeichnungsband an der Seite des
Masimo rainbow SET MCable gibt an, welche
Parameter aktiviert sind.
– Farbig angezeigte Felder zeigen bereits
aktivierte Parameter an
– Leere Felder stehen für Parameter, die später
noch aktiviert werden können.
An der Rückseite des M540 kann ein Masimo
MCable angebracht werden (siehe Seite 135).

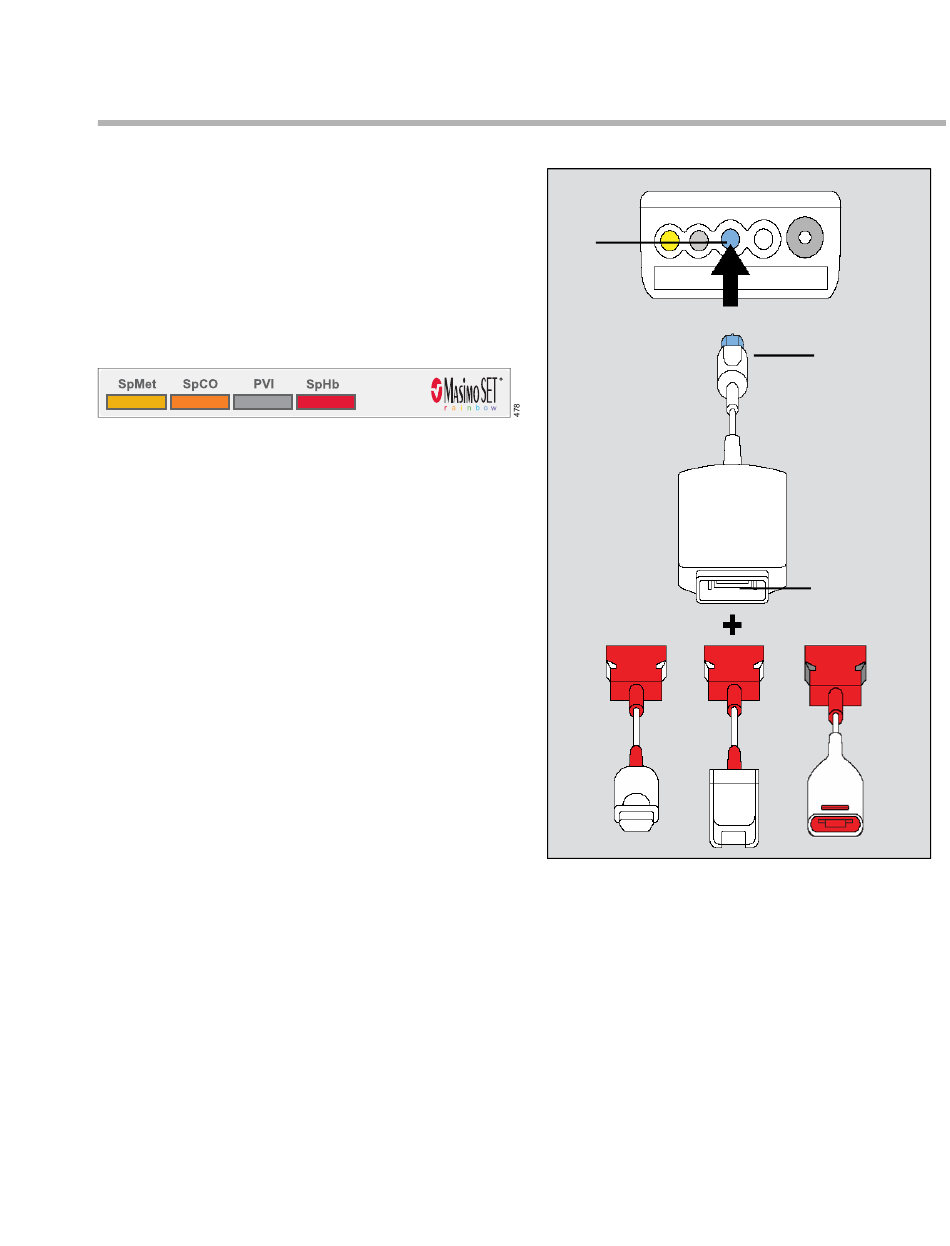

So schließen Sie das Masimo rainbow SET
MCable an:
1 Den MCable-Stecker (B) an den blauen
SpO -Anschluss (A) des M540 anschließen.
2
2 Das Zwischenkabel (D) an den 20-poligen
Anschluss des MCable (C) anschließen.
3 Den entsprechenden Masimo-Sensor am Ende
des Zwischenkabels (E) anschließen.
Detaillierte Informationen darüber, welche
Sensoren welche Parameter unterstützen, finden
Sie in den Abschnitten über unterstützte Parameter
in der Gebrauchsanweisung Infinity Acute Care
System – Monitoringzubehör.
Gebrauchsanweisung – Infinity
SpO2- und Puls-CO-Ox- Monitoring mit Masimo SET-MCable
® Acute Care System – Monitoringanwendungen – VG8.0
A
D
D
E E
A SpO -Anschluss am M540
2
B MCable-Anschluss
C 20-poliger MCable-Anschluss
D Masimo rainbow SET-Zwischenkabelkonnektor
für den Anschluss des MCable
E Konnektoren für verschiedene Sensoren
(3 Optionen)
B
C
D
E
