Systemübersicht

Dockingstation Infinity M500 (M500)

Die M500 ist das Gerät, das den M540 sichert und
mit Strom versorgt. Es lädt außerdem die Batterie
und steuert die Kommunikation zwischen dem
M540 und dem Cockpit über eine optische
Ethernet-Verbindung. Bei einem M540 in
Einzelplatzkonfiguration kann die M500 die
Kommunikation zwischen dem M540 und anderen
Geräten im Infinity-Netzwerk direkt steuern, ohne
sich dazu mit einem Cockpit zu verbinden.

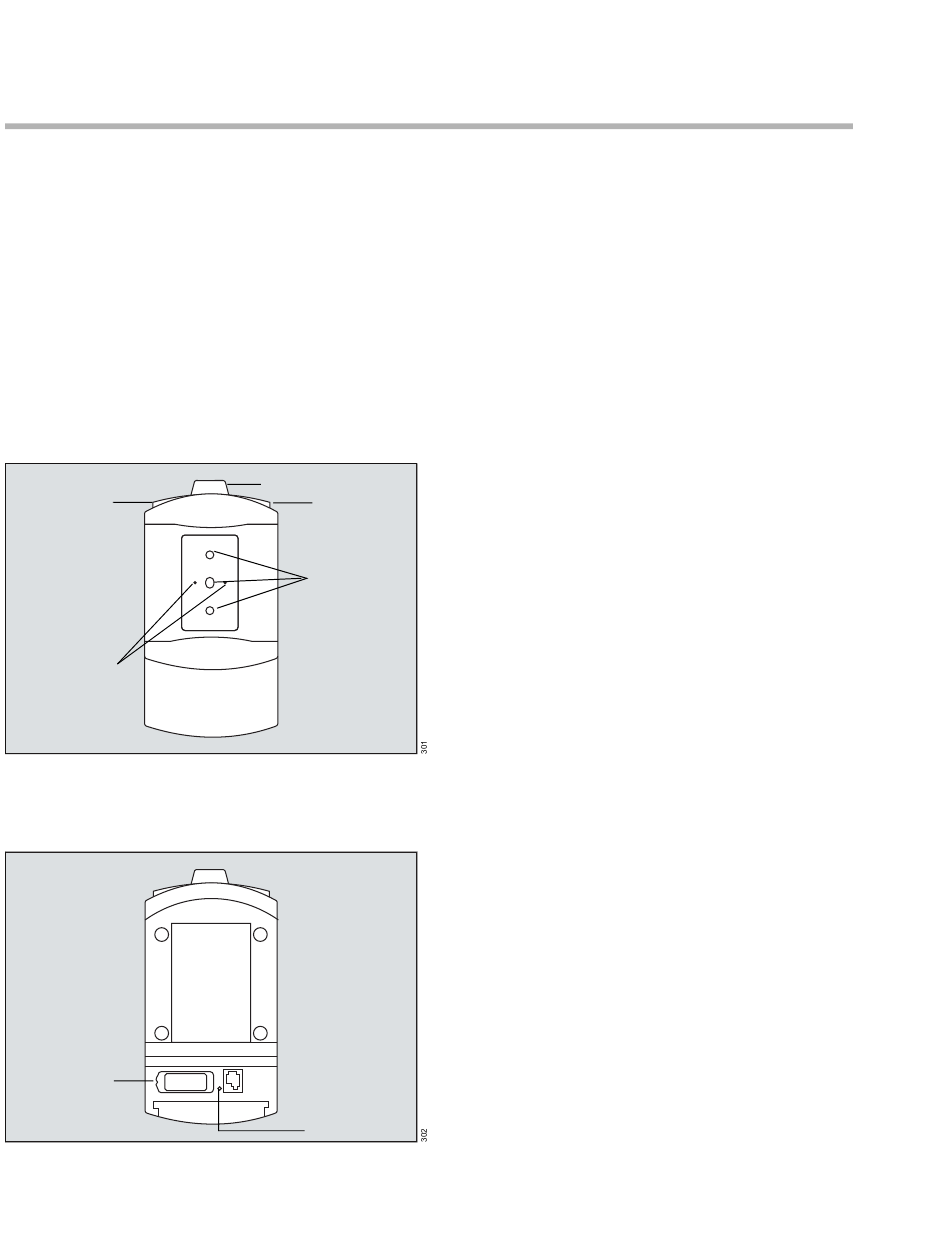

Vorderansicht der M500

B
D
Rückansicht der M500
A
48 Gebrauchsanweisung – Infinity
A
B
C
B
® Acute Care System – Monitoringanwendungen – VG8.0
A Verriegelungsmechanismus – verriegelt den
M540 (detaillierte Informationen befinden sich
unter "Sperren/Entsperren des M540" auf
Seite 132)
B Entriegelungsknöpfe zum Abdocken des M540
(Sie müssen nur einen Entriegelungsknopf
drücken, um den M540 zu entsichern)
C Optische Ethernet-Verbindungen
D Pins zum Aufladen der Batterie des M540 und
zur Versorgung des M540 mit Strom, wenn
dieser angedockt ist
A Systemkabelanschluss
B LED – Leuchtet bei bestehender
Netzwerkverbindung grün
