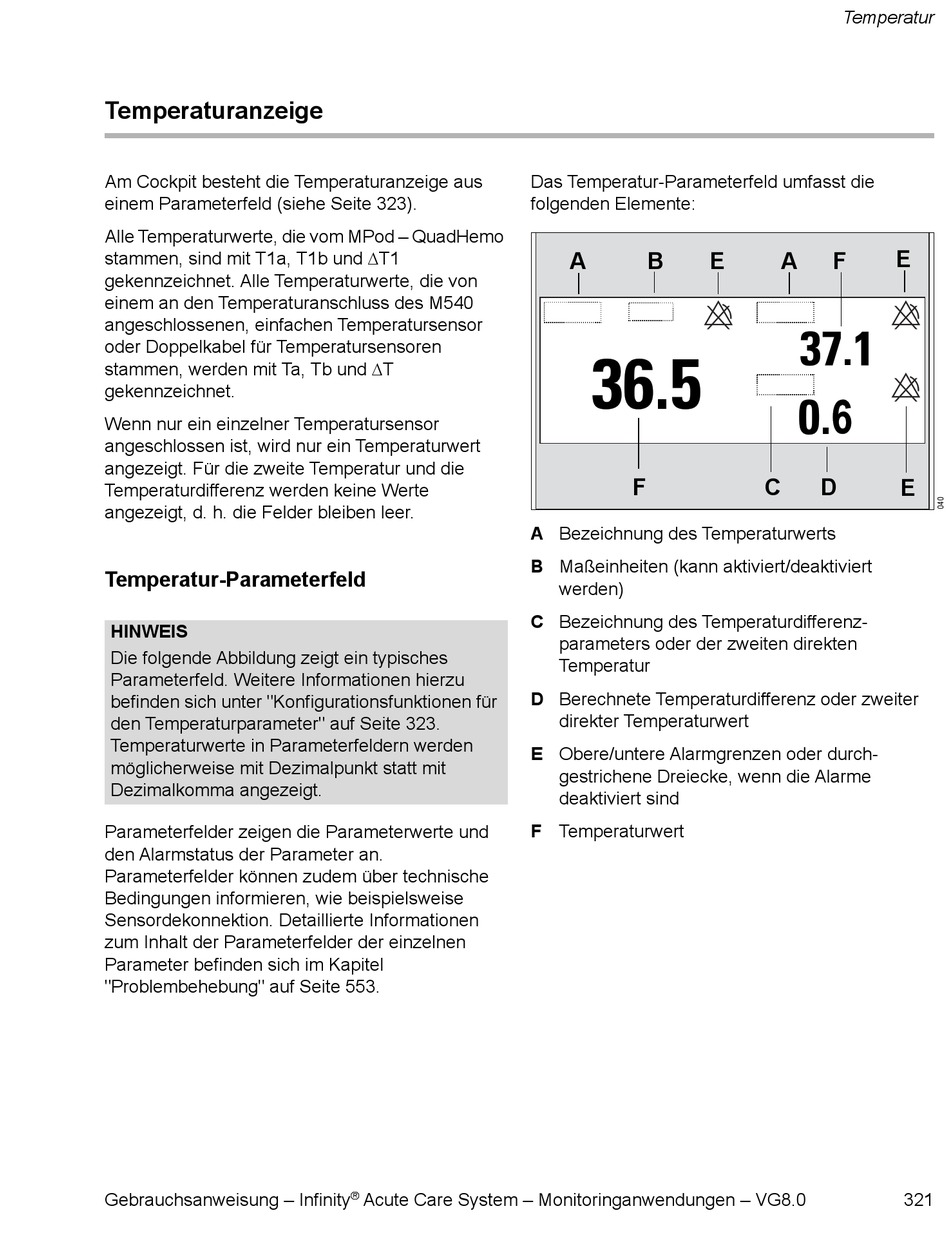

Temperaturanzeige; Temperatur-Parameterfeld - Dräger Infinity Acute Care System Gebrauchsanweisung

Temperaturanzeige

Am Cockpit besteht die Temperaturanzeige aus
einem Parameterfeld (siehe Seite 323).
Alle Temperaturwerte, die vom MPod – QuadHemo
stammen, sind mit T1a, T1b und T1
gekennzeichnet. Alle Temperaturwerte, die von
einem an den Temperaturanschluss des M540
angeschlossenen, einfachen Temperatursensor
oder Doppelkabel für Temperatursensoren
stammen, werden mit Ta, Tb und T
gekennzeichnet.
Wenn nur ein einzelner Temperatursensor
angeschlossen ist, wird nur ein Temperaturwert
angezeigt. Für die zweite Temperatur und die
Temperaturdifferenz werden keine Werte
angezeigt, d. h. die Felder bleiben leer.

Temperatur-Parameterfeld

HINWEIS
Die folgende Abbildung zeigt ein typisches
Parameterfeld. Weitere Informationen hierzu
befinden sich unter "Konfigurationsfunktionen für
den Temperaturparameter" auf Seite 323.
Temperaturwerte in Parameterfeldern werden
möglicherweise mit Dezimalpunkt statt mit
Dezimalkomma angezeigt.
Parameterfelder zeigen die Parameterwerte und
den Alarmstatus der Parameter an.
Parameterfelder können zudem über technische
Bedingungen informieren, wie beispielsweise
Sensordekonnektion. Detaillierte Informationen
zum Inhalt der Parameterfelder der einzelnen
Parameter befinden sich im Kapitel
"Problembehebung" auf Seite 553.
Gebrauchsanweisung – Infinity ® Acute Care System – Monitoringanwendungen – VG8.0
Das Temperatur-Parameterfeld umfasst die
folgenden Elemente:
A B E
F
A Bezeichnung des Temperaturwerts
B Maßeinheiten (kann aktiviert/deaktiviert
werden)
C Bezeichnung des Temperaturdifferenz-
parameters oder der zweiten direkten
Temperatur
D Berechnete Temperaturdifferenz oder zweiter
direkter Temperaturwert
E Obere/untere Alarmgrenzen oder durch-
gestrichene Dreiecke, wenn die Alarme
deaktiviert sind
F Temperaturwert
Temperatur
E
A F
C D E
321
