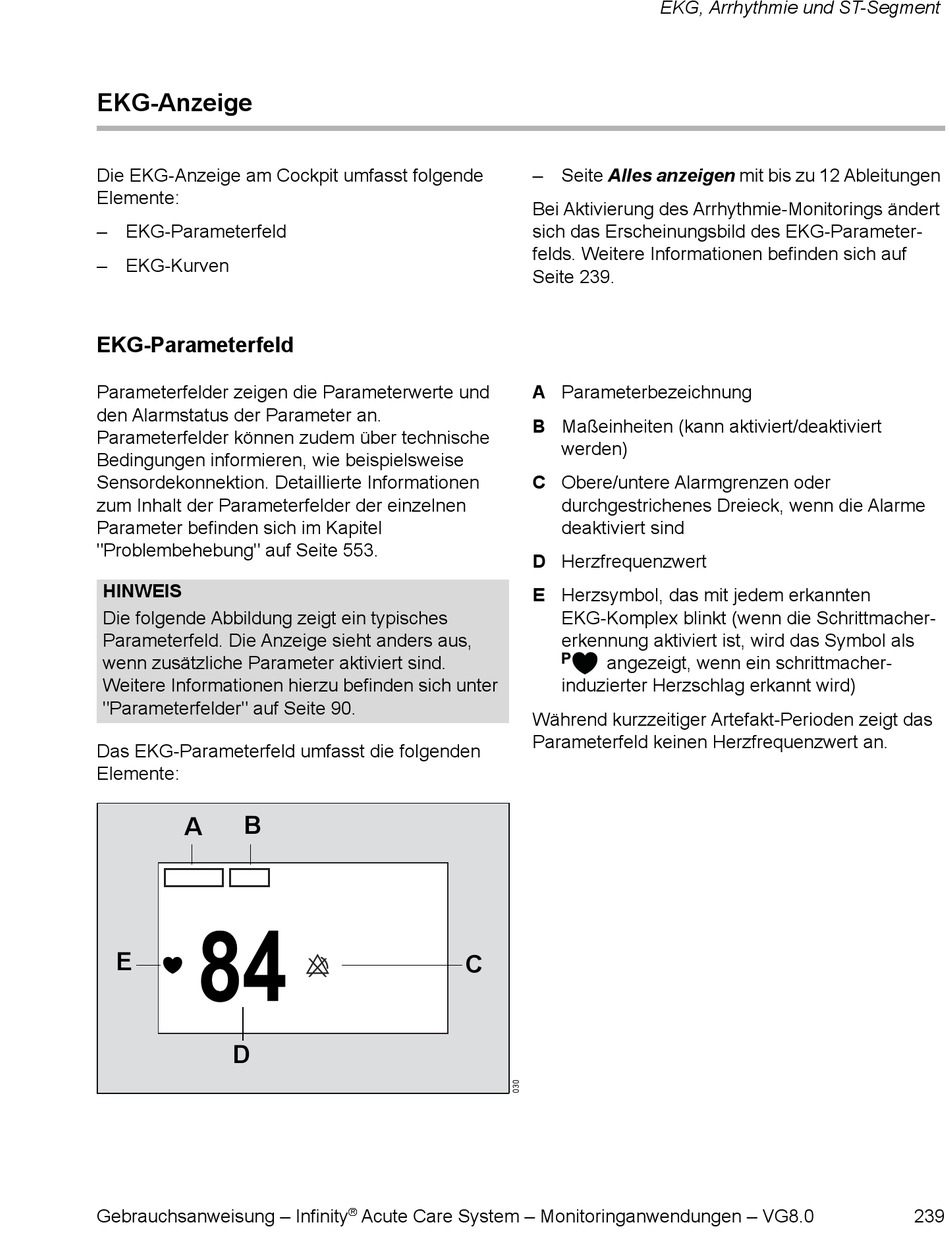

EKG-Anzeige
Die EKG-Anzeige am Cockpit umfasst folgende
Elemente:
– EKG-Parameterfeld
– EKG-Kurven
EKG-Parameterfeld
Parameterfelder zeigen die Parameterwerte und
den Alarmstatus der Parameter an.
Parameterfelder können zudem über technische
Bedingungen informieren, wie beispielsweise
Sensordekonnektion. Detaillierte Informationen
zum Inhalt der Parameterfelder der einzelnen
Parameter befinden sich im Kapitel
"Problembehebung" auf Seite 553.
HINWEIS
Die folgende Abbildung zeigt ein typisches
Parameterfeld. Die Anzeige sieht anders aus,
wenn zusätzliche Parameter aktiviert sind.
Weitere Informationen hierzu befinden sich unter
"Parameterfelder" auf Seite 90.
Das EKG-Parameterfeld umfasst die folgenden
Elemente:
B
A
E
D
Gebrauchsanweisung – Infinity
C
®
Acute Care System – Monitoringanwendungen – VG8.0
EKG, Arrhythmie und ST-Segment
– Seite Alles anzeigen mit bis zu 12 Ableitungen
Bei Aktivierung des Arrhythmie-Monitorings ändert
sich das Erscheinungsbild des EKG-Parameter-
felds. Weitere Informationen befinden sich auf
Seite 239.
A Parameterbezeichnung
B Maßeinheiten (kann aktiviert/deaktiviert
werden)
C Obere/untere Alarmgrenzen oder
durchgestrichenes Dreieck, wenn die Alarme
deaktiviert sind
D Herzfrequenzwert
E Herzsymbol, das mit jedem erkannten
EKG-Komplex blinkt (wenn die Schrittmacher-
erkennung aktiviert ist, wird das Symbol als
angezeigt, wenn ein schrittmacher-
induzierter Herzschlag erkannt wird)
Während kurzzeitiger Artefakt-Perioden zeigt das
Parameterfeld keinen Herzfrequenzwert an.
239
