EKG, Arrhythmie und ST-Segment

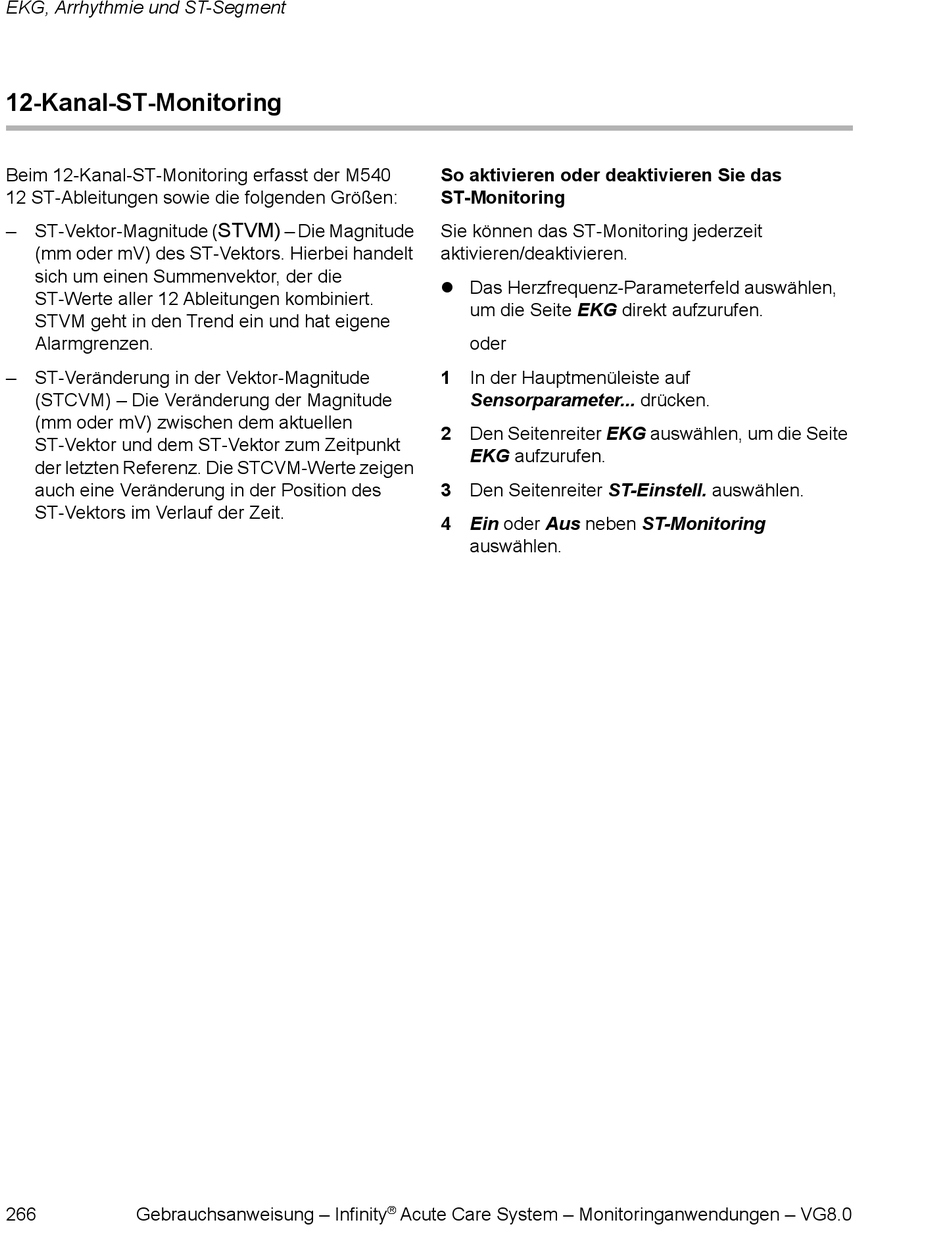

12-Kanal-ST-Monitoring

Beim 12-Kanal-ST-Monitoring erfasst der M540
12 ST-Ableitungen sowie die folgenden Größen:
– ST-Vektor-Magnitude (
(mm oder mV) des ST-Vektors. Hierbei handelt
sich um einen Summenvektor, der die
ST-Werte aller 12 Ableitungen kombiniert.
STVM geht in den Trend ein und hat eigene
Alarmgrenzen.
– ST-Veränderung in der Vektor-Magnitude
(STCVM) – Die Veränderung der Magnitude
(mm oder mV) zwischen dem aktuellen
ST-Vektor und dem ST-Vektor zum Zeitpunkt
der letzten Referenz. Die STCVM-Werte zeigen
auch eine Veränderung in der Position des
ST-Vektors im Verlauf der Zeit.
266 Gebrauchsanweisung – Infinity
STVM)
– Die Magnitude
®
So aktivieren oder deaktivieren Sie das
ST-Monitoring
Sie können das ST-Monitoring jederzeit
aktivieren/deaktivieren.
 Das Herzfrequenz-Parameterfeld auswählen,
um die Seite EKG direkt aufzurufen.
oder
1 In der Hauptmenüleiste auf
Sensorparameter... drücken.
2 Den Seitenreiter EKG auswählen, um die Seite
EKG aufzurufen.
3 Den Seitenreiter ST-Einstell. auswählen.
4 Ein oder Aus neben ST-Monitoring
auswählen.
Acute Care System – Monitoringanwendungen – VG8.0
