Impedanz-Atemfrequenz (AFi)
Anschließen der 3-, 5- und 6-adrigen Kabelsätze für das Atemfrequenzmonitoring

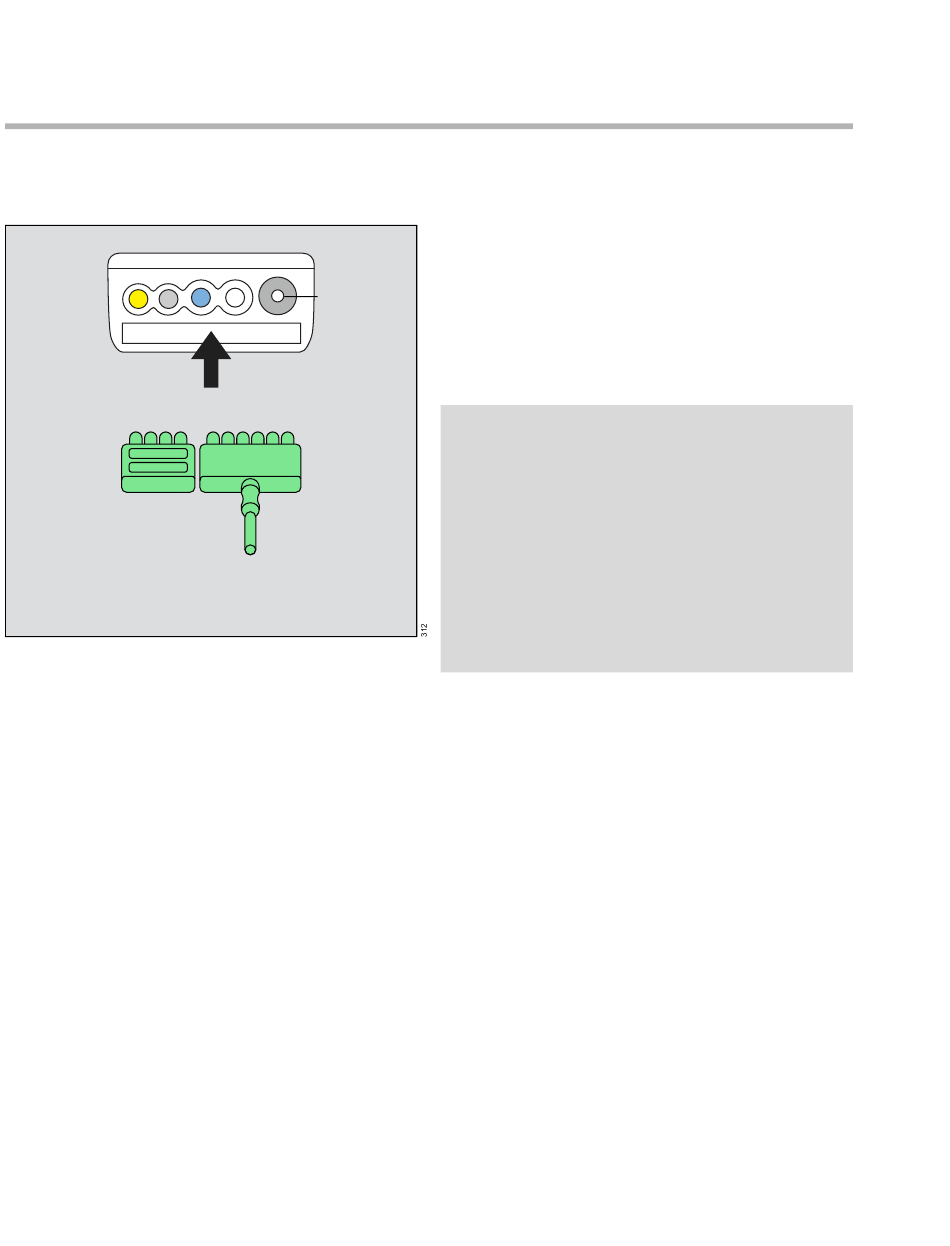

Die folgende Abbildung zeigt das Anschließen der
Kabelsätze an den M540:
D
A Anschluss für den NIBP-Schlauch
B EKG-Anschluss des M540
C Kabelsatz
D Blindstecker
280 Gebrauchsanweisung – Infinity
A
B
C
® Acute Care System – Monitoringanwendungen – VG8.0
So schließen Sie die EKG-Kabelsätze an
1 Schließen Sie den 3-, 5- oder 6-adrigen
Kabelsatz (C) an den EKG-Anschluss (B) an
der Seite des M540 an, die dem Konnektor für
den NIBP-Schlauch (A) am nächsten ist.
Richten Sie den EKG-Adapterkabelsatz (C) so
aus, dass die frei liegenden Pins zu Ihnen
zeigen, wenn Sie sie fest in den EKG-
Anschluss hineindrücken.
HINWEIS
Ein EKG-Kabelsatz kann im EKG-Anschluss des
M540 verbleiben, ohne verbunden sein zu
müssen. Vergewissern Sie sich, dass sämtliche
EKG-Kabelsätze fest in den EKG-Anschluss des
M540 eingesteckt sind.
Fast alle MonoLeads tragen auf dem Kabelsatz
eine Zahl, die angibt, wie viele Ableitungen diese
tragen. Achten Sie beim Anschließen eines
MonoLead darauf, dass diese Zahl in dieselbe
Richtung weist wie das M540-Display.
2 Schließen Sie den Blindstecker (D) an, um die
nicht belegten Pins des EKG-Anschlusses zu
schützen.
3 Schließen Sie die Elektrodenkabel am
Patienten an. Informationen zum Anlegen der
Elektroden an den Patienten finden Sie in den
Abbildungen ab Seite 242.
