Anschließen des Nellcor OxiMax MCable

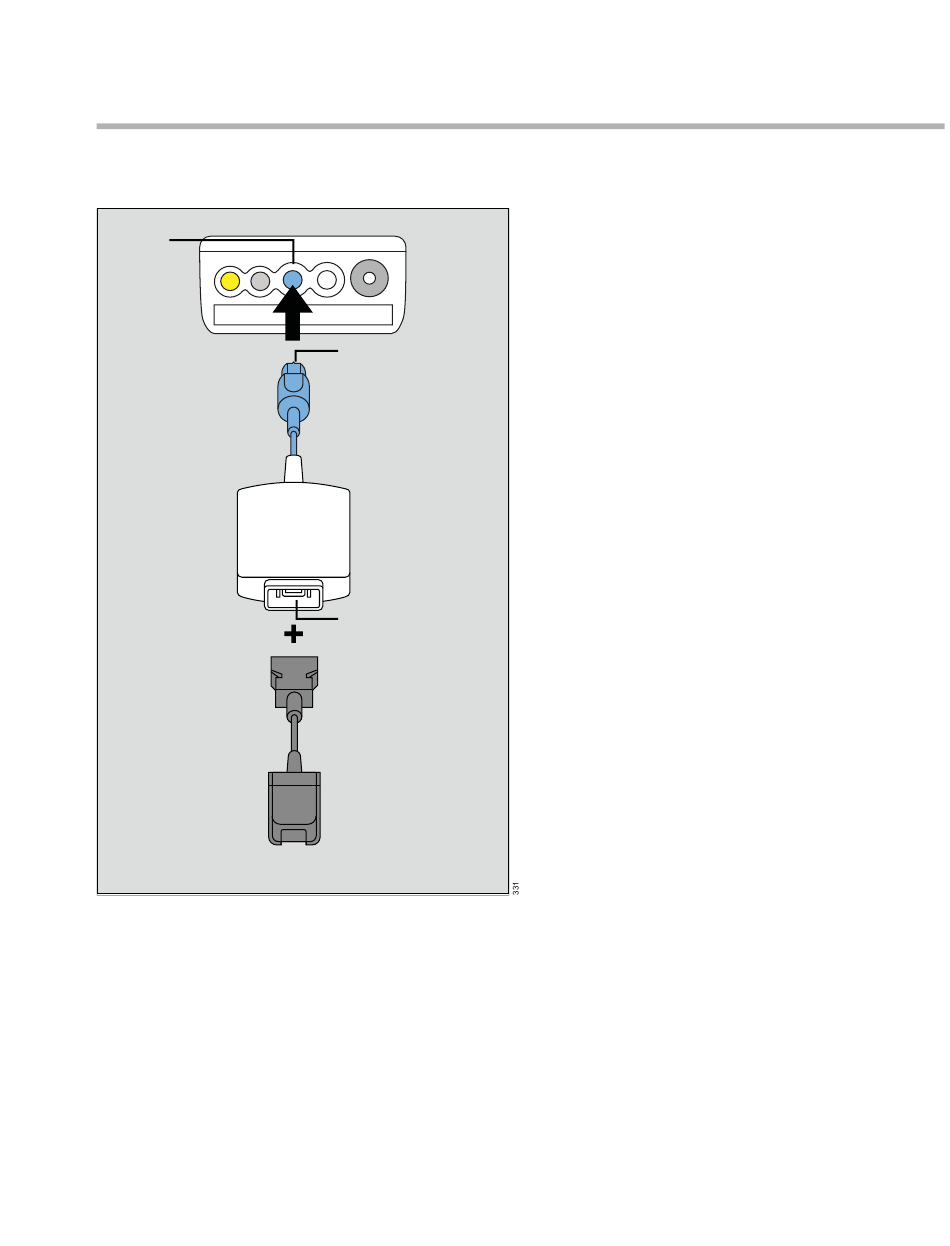

Das Nellcor OxiMax MCable-Kabel wird direkt an
den M540 angeschlossen.
A
A SpO2-Anschluss am M540
B MCable-Anschluss
C 14-poliger MCable-Anschluss
D Zwischenkabelkonnektor für den Anschluss an
das MCable
E Zwischenkabelkonnektor für den Anschluss
des Sensors
Gebrauchsanweisung – Infinity
B
C
D
E
® Acute Care System – Monitoringanwendungen – VG8.0
SpO2 und Pulsfrequenz mit Nellcor OxiMax MCable
So schließen Sie das Nellcor OxiMax MCable
an:
1 Schließen Sie den Nellcor OxiMax MCable-
Stecker (B) an den blauen SpO2-Anschluss (A)
des M540 an.
2 Schließen Sie das Zwischenkabel (D) am
Konnektor des Nellcor OxiMax MCable (C) an.
3 Schließen Sie das entsprechende Sensorkabel
an das Ende des Zwischenkabels (E) an –
weitere Informationen finden Sie auf Seite 315.
