Parameterfelder

HINWEIS
Die folgende Abbildung zeigt ein typisches Para-
meterfeld. Die Anzeige sieht anders aus, wenn
zusätzliche Parameter aktiviert sind. Weitere In-
formationen hierzu befinden sich unter "Parame-
terfelder" auf Seite 90.
Parameterfelder zeigen die Parameterwerte und
den Alarmstatus der Parameter an.
Parameterfelder können zudem über technische
Bedingungen informieren, wie beispielsweise
Sensordekonnektion. Ausführliche Informationen
zum Inhalt der Parameterfelder der einzelnen
Parameter befinden sich im Kapitel
"Problembehebung" auf Seite 553.

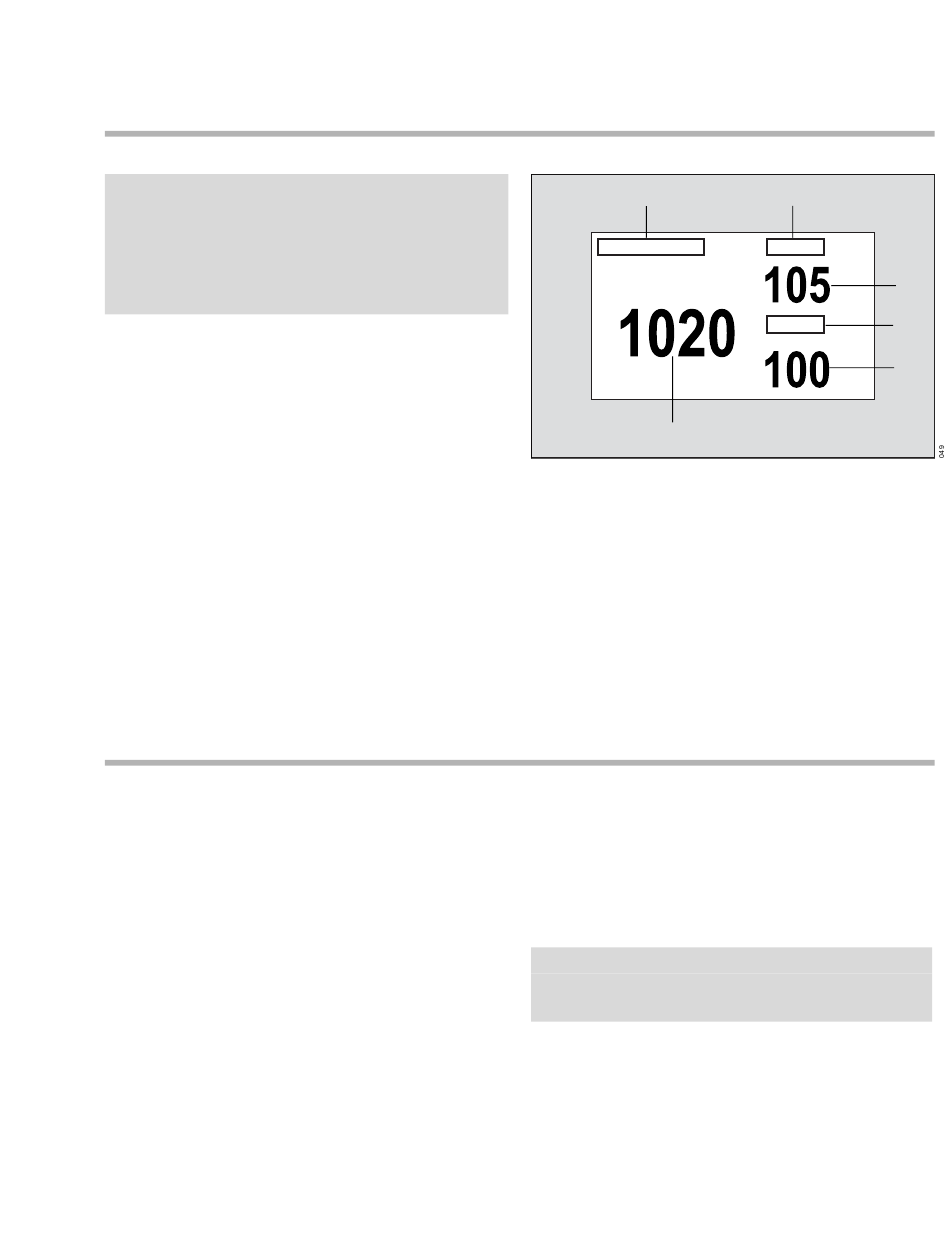

Die folgende Abbildung zeigt ein Beatmungsgerät-
Parameterfeld.

Anzeigen von Loops

Loops bieten wichtige Informationen über die
Reaktion des Patienten auf die mechanische
Ventilation. Sie können Loops auf zwei Seiten
einsehen: Druck/Volumen und Flow/Volumen.
Druck-Volumen-Loops zeigen Veränderungen der
Compliance, der Resistance und der Atemarbeit
an. Ein mandatorischer Beatmungshub wird gegen
den Uhrzeigersinn angezeigt, während ein
Spontanatemzug im Uhrzeigersinn angezeigt wird.
Die Inspiration startet an einem Punkt, der durch
den Basisliniendruck und das Volumen zu Beginn
der Inspiration definiert ist.
Gebrauchsanweisung – Infinity ® Acute Care System – Monitoringanwendungen – VG8.0
Externe Geräte – Medibus-Geräte
A
F
A Erste Parameterbezeichnung
B Zweite Parameterbezeichnung
C Zweiter Parameterwert
D Dritte Parameterbezeichnung
E Dritter Parameterwert
F Erster Parameterwert
Flow-Volumen-Loops zeigen auch mechanische
und Spontanatemzüge an. Die Inspiration beginnt
am Ausgangspunkt, geht nach oben und verläuft im
Uhrzeigersinn. Die Exspiration verläuft unterhalb
der horizontalen Achse und setzt sich gegen den
Uhrzeigersinn zum Ausgangspunkt fort.
HINWEIS
Im Modus "Neonatal" sind am Cockpit keine
Beatmungsgeräte-Loops verfügbar.
B
C
D
E
