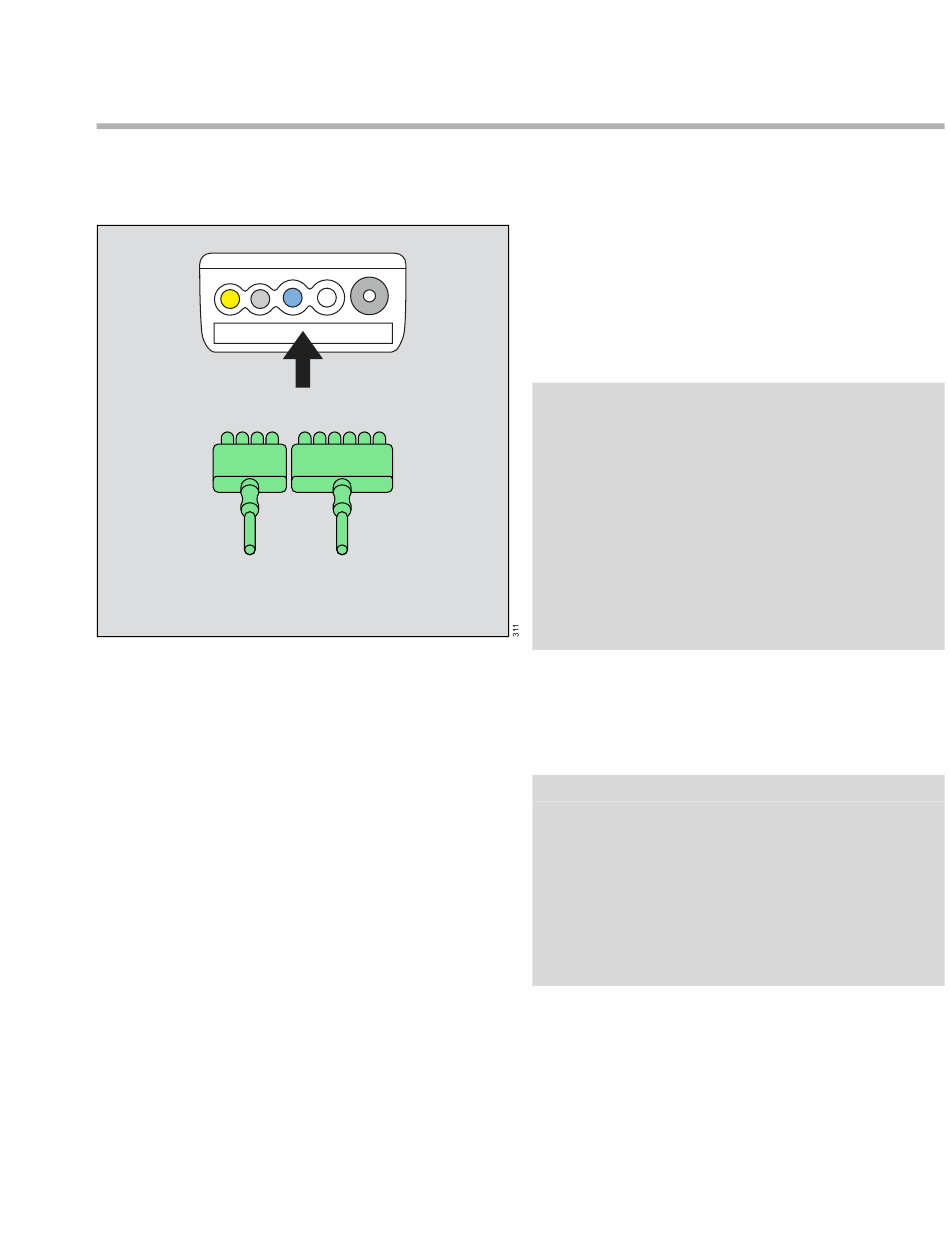

Anschließen der Kabelsätze für das 12-Kanal-Monitoring
Die EKG-Kabelsätze werden direkt an den M540
angeschlossen.
C
A EKG-Anschluss des M540
B 6-adriger Kabelsatz
C 4-adriger Kabelsatz
Gebrauchsanweisung – Infinity
A
B
® Acute Care System – Monitoringanwendungen – VG8.0
Impedanz-Atemfrequenz (AFi)
So schließen Sie die EKG-Kabelsätze an
1 Den 4-adrigen Kabelsatz (B) und den 6-adrigen
Kabelsatz (C) an den EKG-Anschluss (A) an
der Seite des M540 anschließen.
Richten Sie die EKG-Adapterkabelsätze (B und
C) so aus, dass die frei liegenden Pins zu Ihnen
zeigen, wenn Sie sie fest in den EKG-
Anschluss hineindrücken.
HINWEIS
Ein EKG-Kabelsatz kann im EKG-Anschluss des
M540 verbleiben, ohne verbunden sein zu
müssen. Vergewissern Sie sich, dass sämtliche
EKG-Kabelsätze fest in den EKG-Anschluss des
M540 eingesteckt sind.
Fast alle MonoLeads tragen auf dem Kabelsatz
eine Zahl, die angibt, wie viele Ableitungen diese
tragen. Achten Sie beim Anschließen eines
MonoLead darauf, dass diese Zahl in dieselbe
Richtung weist wie das M540-Display.
2 Schließen Sie die Elektrodenkabel am
Patienten an. Informationen zum Anlegen der
Elektroden an den Patienten finden Sie in den
Abbildungen ab Seite 242.
HINWEIS
Bei Verwendung eines 12-Kanal-EKG-
Kabelsatzes mit zu Wickeln zusammengelegten
Einzelkabeln empfiehlt es sich, den 6-adrigen
Kabelsatz auf dieselbe Weise zusammenzulegen
wie den 4-adrigen Kabelsatz, um Artefakte zu
verhindern. Beide Kabelsätze könnten
beispielsweise zum Patienten hin oder vom
Patienten weg zusammengelegt werden.
