SpO2 und Pulsfrequenz mit Nellcor OxiMax MCable

SpO2-Anzeige

Die SpO2-Anzeige am Cockpit umfasst folgende
Elemente:

– SpO2-Parameterfeld

– SpO2-Pulsplethysmogrammkurve
SpO2-Parameterfeld
A B
I
H
G

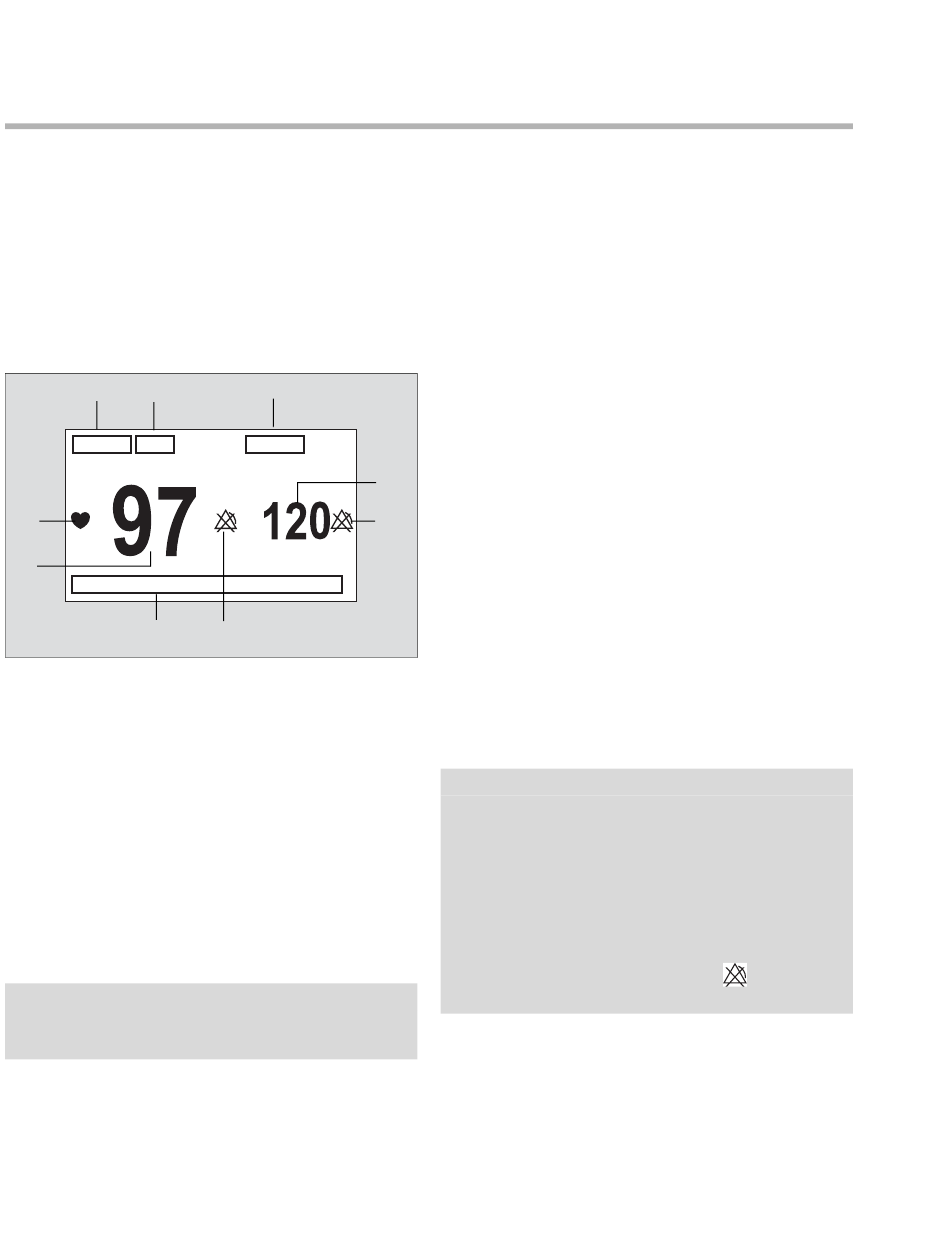

Die Abbildung zeigt ein typisches Parameterfeld.
Die Anzeige sieht anders aus, wenn zusätzliche
Parameter aktiviert sind. Weitere Informationen
hierzu befinden sich unter "Parameterfelder" auf
Seite 310.
Parameterfelder zeigen die Parameterwerte und
den Alarmstatus der Parameter an.
Parameterfelder können zudem über technische
Bedingungen informieren, wie beispielsweise
Sensordekonnektion. Detaillierte Informationen
zum Inhalt der Parameterfelder der einzelnen
Parameter befinden sich im Kapitel
"Problembehebung" auf Seite 553.
HINWEIS
Die Pulsplethysmogrammkurve ist direkt
proportional zur Stärke der Pulsamplitude.
316 Gebrauchsanweisung – Infinity
C
D
E
F
®
Das SpO2-Parameterfeld umfasst die folgenden
Elemente:
A SpO2-Bezeichnung
B Maßeinheiten (kann aktiviert/deaktiviert
werden)
C Bezeichnung PLS (Puls)
D PLS-Wert
E Obere/untere Alarmgrenzen oder
durchgestrichene Dreiecke, wenn die Alarme
deaktiviert sind
F Symbol für "Alarm aus", wenn die Alarme
deaktiviert sind. Wenn die Alarme aktiviert sind,
werden stattdessen die Alarmgrenzwerte
angezeigt.
HINWEIS
Die Alarmgrenzwerte für SpO2 bleiben am
Cockpit, am M540, an der ICS sowie an den
Remote-Geräten selbst dann sichtbar, wenn die
Einstellung Alarmgrenzen anzeigen deaktiviert
wird (siehe Seite 503). Für PLS ist der
Grenzwertbereich im Parameterfeld leer.
Wenn SpO2- und/oder PLS-Alarme deaktiviert
werden, wird das übliche Symbol
Parameterbezeichnung angezeigt.
G Meldungsbereich für SpO2-Meldungen
H SpO2-Sättigungswert
I SpO2-Symbol, das bei jedem erkannten Puls
blinkt (nur wenn die ausgewählte Pulstonquelle
SpO2 ist – siehe Seite 317).
Acute Care System – Monitoringanwendungen – VG8.0
neben der
