Dräger Infinity Acute Care System Gebrauchsanweisung Seite 240

EKG, Arrhythmie und ST-Segment
EKG
-Kurven

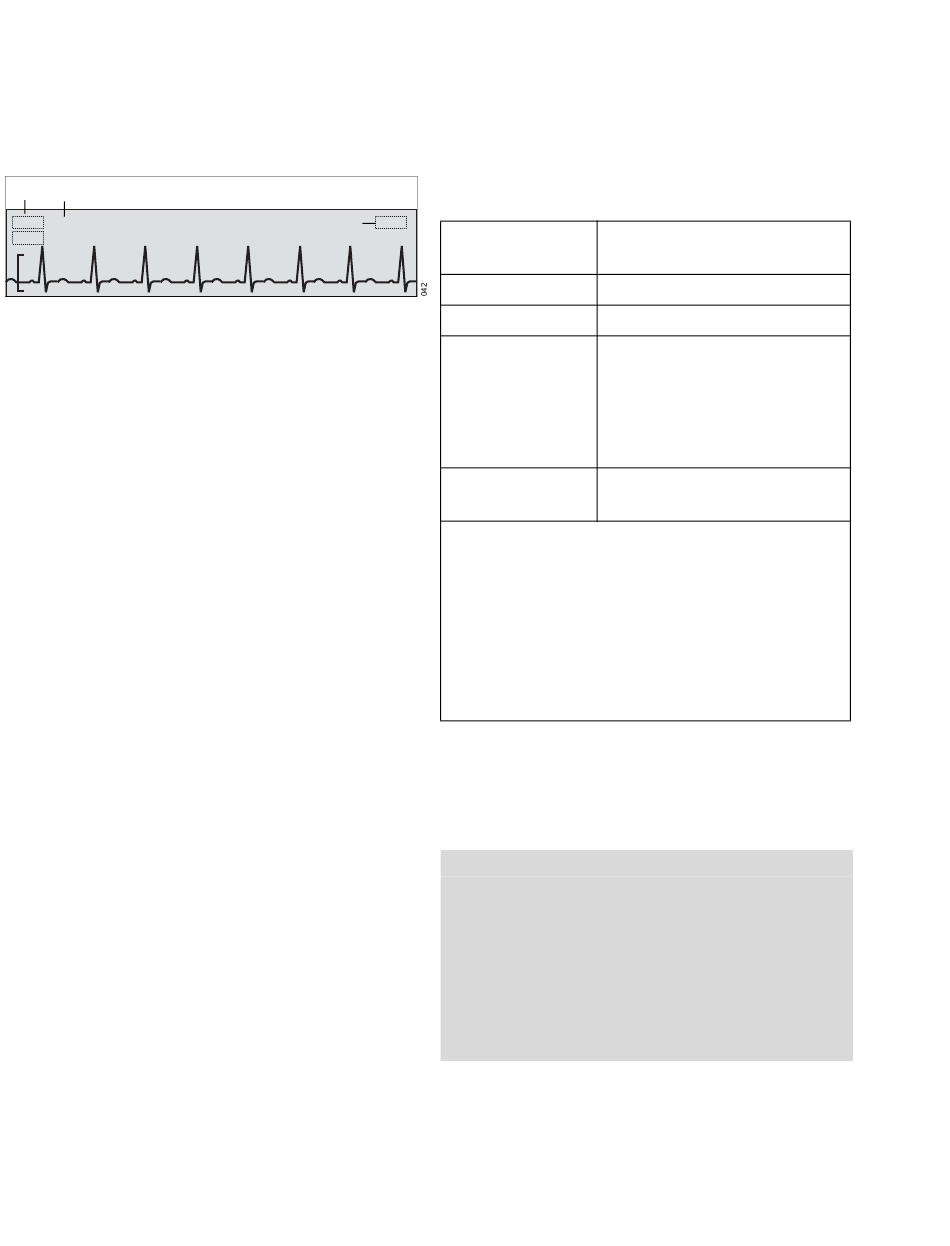

Die EKG-Kurve umfasst die folgenden Elemente:
A B
A Ableitungsbezeichnung
B Ausgewählte Kurvenskalierung
C Meldungsfeld, das die Filter und die Pacer-
Einstellung angibt. Dort wird beispielsweise die
Meldung Pacer aus angezeigt, wenn die
Schrittmachererkennung deaktiviert ist.
Wenn die Schrittmachererkennung aktiviert ist
(siehe Seite 251), werden schrittmacherinduzierte
Herzschläge durch blaue Schrittmacher-
markierungen angezeigt. Schrittmacher-
markierungen werden auf Streifenregistrierung
gedruckt.
240 Gebrauchsanweisung – Infinity
Abhängig von dem ausgewählten Kabelsatz und
dem ausgewählten EKG-Kabeltyp werden bis zu
3 EKG-Kurven angezeigt.
C
Kabelsatz
Drei Elektroden
Fünf Elektroden
Sechs Elektroden Standard: I, II, III, aVR, aVL,
6 + 4 Elektroden
HINWEIS:
V und V+ sind Brustwandableitungen
1)
2) Der Buchstabe "d" kennzeichnet berechnete
Ableitungen.
Durch die Verwendung eines 6-adrigen Ka-
3)
belsatzes und eines 4-adrigen Kabelsatzes er-
gibt sich ein 12-Kanal-EKG.
Informationen zur Auswahl der Anzahl von
Ableitungen und des Kabelsatzes finden Sie auf
Seite 247.
HINWEIS
Wenn Sie einen neuen Patienten aufnehmen, ein
Patientenprofil erneut laden oder die Patienten-
kategorie wechseln, kehrt die EKG-Kurvengröße
zu der zuletzt konfigurierten Einstellung zurück,
anstatt sich an die Alle EKGs skalier. [mV/cm]-
Einstellung anzupassen oder zum Standardwert
zurückzukehren. Die EKG-Kurvengrößen
manuell anpassen.
® Acute Care System – Monitoringanwendungen – VG8.0
Verfügbare EKG-Ableitun-
gen
I, II oder III
I, II, III, aVR, aVL, aVF, V
aVF, V, V+ 1)
TruST: I, II, III, aVR, aVL,
aVF, dV1, V2, dV3, dV4, V5,
dV6 2)
I, II, III, aVR, aVL, aVF, V1 bis
V6 3)
1)
