Hauptstrom-CO -Monitoring
2

CO2-Anzeige

Die CO2-Anzeige am Cockpit umfasst folgende
Elemente:

– CO2-Parameterfeld

– CO2-Kurve
CO2-Parameterfeld
HINWEIS
Die folgende Abbildung zeigt ein typisches Para-
meterfeld. Die Anzeige sieht anders aus, wenn
zusätzliche Parameter aktiviert sind. Weitere In-
formationen hierzu befinden sich unter "Parame-
terfelder" auf Seite 90.
Parameterfelder zeigen die Parameterwerte und
den Alarmstatus der Parameter an.
Parameterfelder können zudem über technische
Bedingungen informieren, wie beispielsweise
Sensordekonnektion. Detaillierte Informationen
zum Inhalt der Parameterfelder der einzelnen
Parameter befinden sich im Kapitel
"Problembehebung" auf Seite 553.
382 Gebrauchsanweisung – Infinity

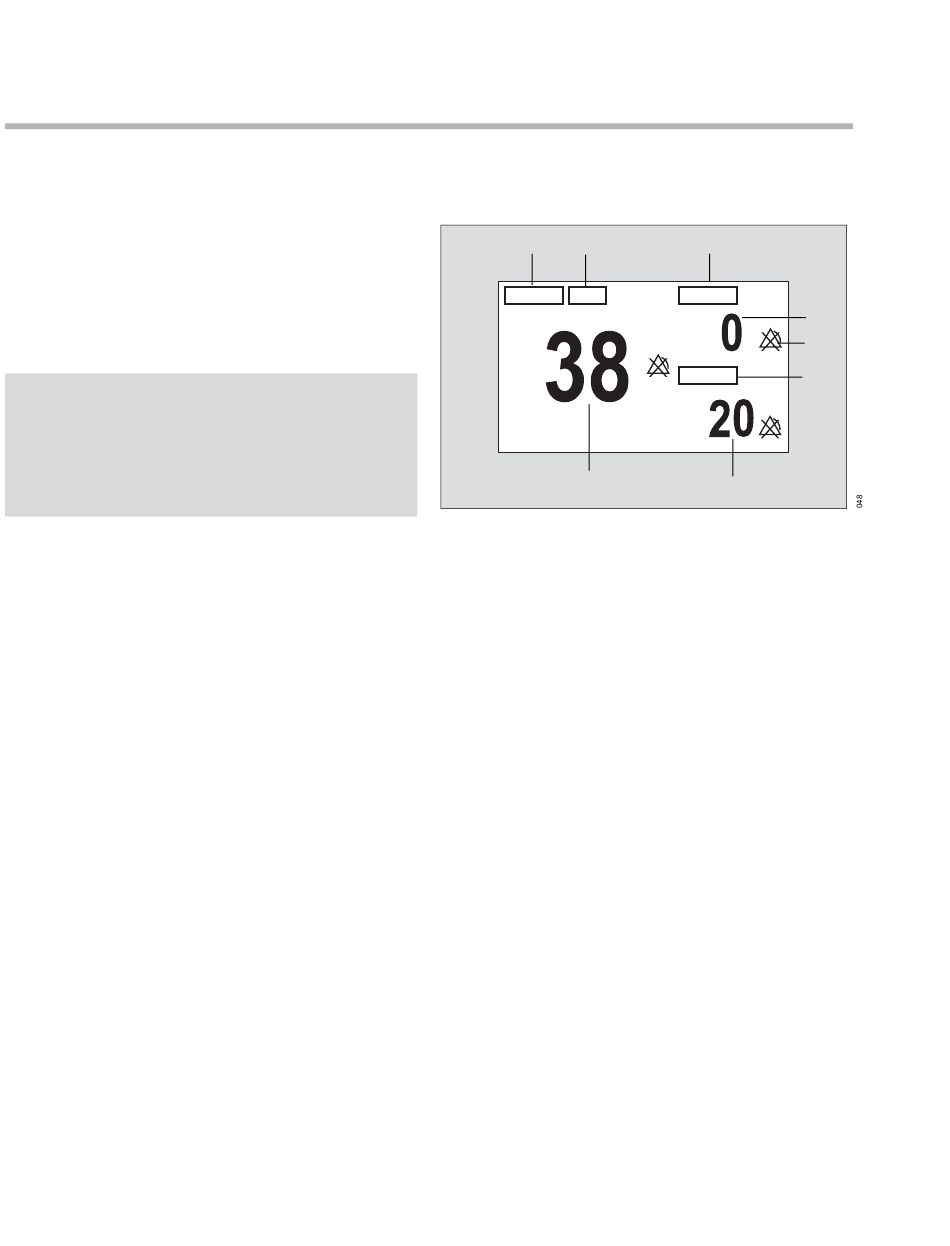

Das CO2-Parameterfeld umfasst die folgenden
Elemente:
A
A etCO2-Bezeichnung (endtidales CO2)
B Maßeinheit (kann aktiviert/deaktiviert werden)
C inCO2-Bezeichnung (inspiratorisches CO2)
D inCO2 Wert – CO2-Konzentration in den
Atemwegen während der Inspirationsphase,
bestimmt als der gemessene Minimalwert
während des vorherigen Messintervalls
E Obere/untere Alarmgrenzen oder
durchgestrichene Dreiecke, wenn die Alarme
deaktiviert sind
F AFc-Parameterbezeichnung (Atemfrequenz)
G AFc-Wert – Vom CO2-Signal abgeleitete
Atemfrequenz
H etCO2-Wert – Höchster CO2-Wert in den
Atemwegen während der Exspirationsphase
® Acute Care System – Monitoringanwendungen – VG8.0
B
C
H
G
D
E
F
