Dräger Infinity Acute Care System Gebrauchsanweisung Seite 427

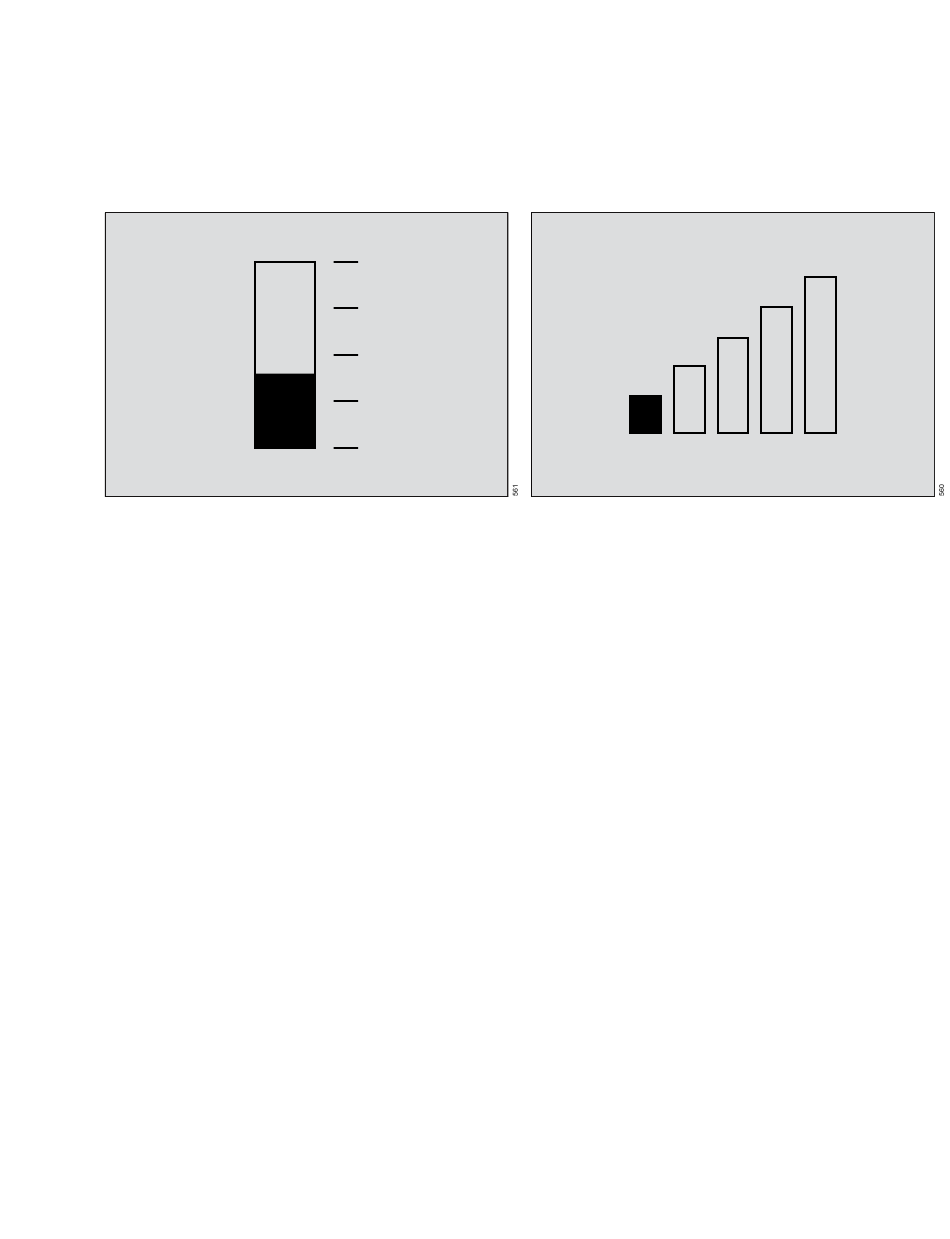

EMG-Balkendiagramm
Das EMG-Balkendiagramm besteht aus 5
Markierungen. Je höher die Amplitude steigt, desto
mehr Markierungen sind weiß gefüllt.
A Erster Abschnitt ist gefüllt – 30 bis 38 dB
B Zweiter Abschnitt ist gefüllt – 39 bis 47 dB
C Dritter Abschnitt ist gefüllt – 48 bis 55 dB
D Alle Abschnitte sind gefüllt – > 55 dB
Gebrauchsanweisung – Infinity
D
C
B
A
® Acute Care System – Monitoringanwendungen – VG8.0
Externes Gerät – Bispektraler Index (BIS)
SQI-Balkendiagramm
Das SQI-Balkendiagramm besteht aus 5 Balken.
Je mehr Balken grün gefüllt sind, desto besser ist
die Qualität des Signals.
B
A
A SQI-Wert zwischen 0 und 20
B SQI-Wert zwischen 21 und 40
C SQI-Wert zwischen 41 und 60
D SQI-Wert zwischen 61 und 80
E SQI-Wert zwischen 81 und 100
Kurven
Neben dem BIS-Parameterfeld wird eine EEG-
Kurve (mit der Bezeichnung EEG T) angezeigt.
E
D
C
