Dräger Infinity Acute Care System Gebrauchsanweisung Seite 366

Herzzeitvolumen (HZV)
A
B
F
C

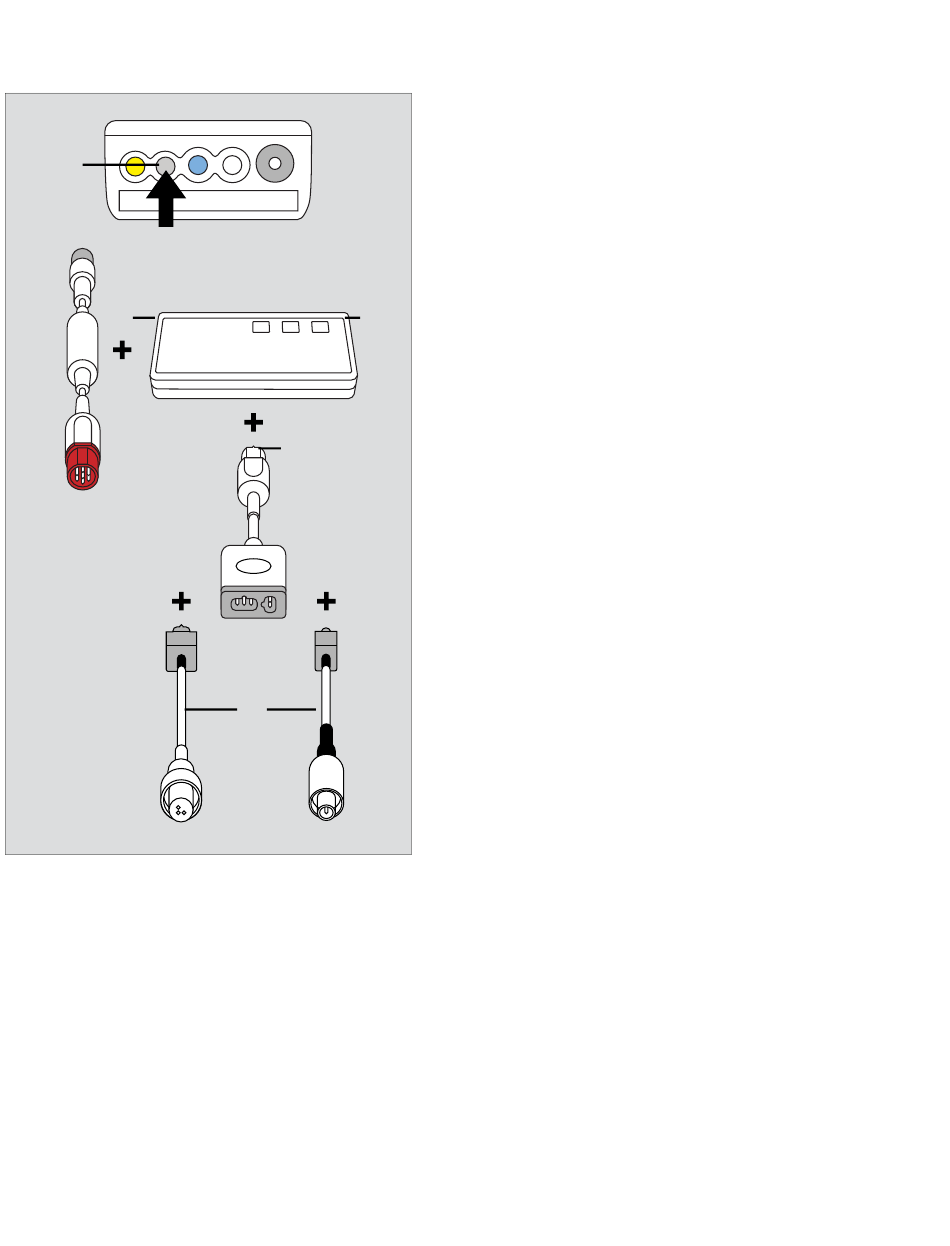

A Hämodynamik-Anschluss des M540
B Grauer Stecker des Hämo-Kabels
C Roter Stecker des Hämo-Kabels
D Hämodynamik-Anschluss des MPod – QuadHemo
E Pod-Anschluss des Herzzeitvolumen-
Zwischenkabels
F Herzzeitvolumen-Anschluss des MPod – QuadHemo
G Thermistoranschluss des Herzzeitvolumen-
Zwischenkabels
H Katheterkabel und Thermistorkabel
366 Gebrauchsanweisung – Infinity
D
E
G
H
® Acute Care System – Monitoringanwendungen – VG8.0
So schließen Sie die Herzzeitvolumen-
Hardware unter Verwendung des MPod –
QuadHemo an
1 Schließen Sie den grauen Stecker des Hämo-
Kabels (B) an den grauen Hämodynamik-
Anschluss (A) des M540 an.
2 Schließen Sie den roten Anschluss des Hämo-
Kabels (C) an den Hämodynamik-Anschluss
(D) des MPod – QuadHemo an.
3 Schließen Sie den Pod-Stecker des Herzzeit-
volumen-Zwischenkabels (E) an den Herzzeit-
volumen-Anschluss des MPod – QuadHemo
(F) an.
4 Schließen Sie das Katheter- und das
Thermistorkabel (H) an den Thermistor-
anschluss des Herzzeitvolumen-Zwischen-
kabels (G) an.
