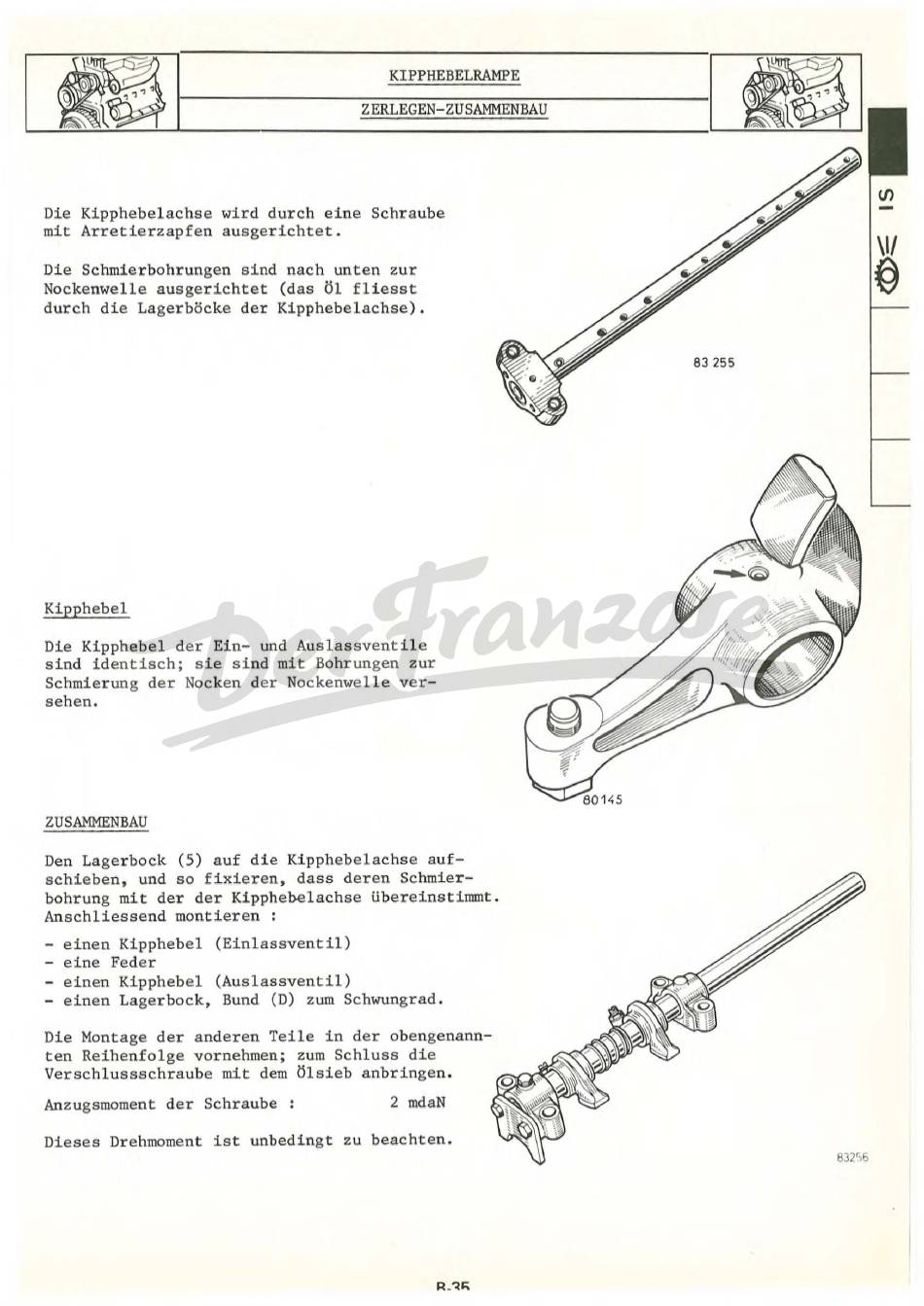

Renault M.R. 216 852 Reparaturhandbuch Seite 53

KIPPHEBELRAMPE
ZERLEGEN-ZUSAMMENBAU
Die Kipphebelachse wird durch eine Schraube
mit Arretierzapfen ausgerichtet.
Die Schmierbohrungen sind nach unten zur
Nockenwelle ausgerichtet (das Öl fliesst
durch die Lagerböcke der Kipphebelachse).
Kipphebel
Die Kipphebel der Ein- und Auslassventile
sind identisch; sie sind mit Bohrungen zur
Schmierung der Nocken der Nockenwelle ver-
sehen.
ZUSAMMENBAU
Den Lagerbock (5) auf die Kipphebelachse auf-
schieben, und so fixieren, dass deren Schmier-
bohrung mit der der Kipphebelachse übereinstirrnnt.
Anschliessend montieren:
- einen Kipphebel (Einlassventil)
- eine Feder
- einen Kipphebel (Auslassventil)
- einen Lagerbock, Bund (D) zum Schwungrad,
Die Montage der anderen Teile in der obengenann-
ten Reihenfolge vornehmen; zum Schluss die
Verschlussschraube mit dem Ölsieb anbringen.
Anzugsmoment der Schraube:
2 mdaN
Dieses Drehmoment ist unbedingt zu beachten.
