Mechanische Befestigung

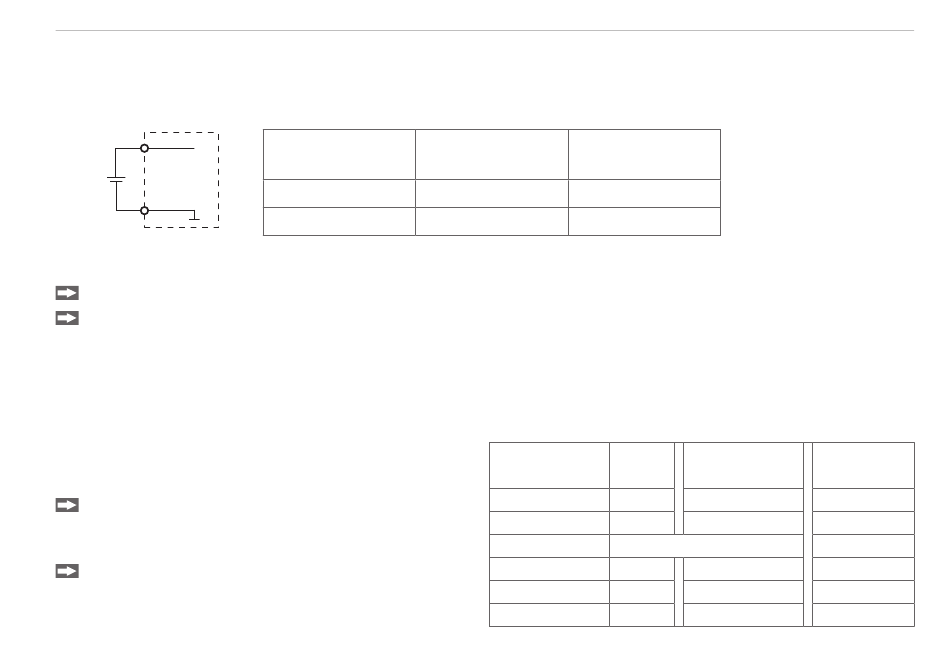

Versorgungsspannung
Nennwert: 24 V DC (20 ... 28 V, P < 7 W).
Die Versorgung des Sensors erfolgt über das Kabel PC2415-1/Y oder PC2415-x/OE.
1
20 ...
28 VDC
IFD2410
IFD2415
2
Spannungsversorgung nur für Messgeräte, nicht gleichzeitig für Antriebe oder ähnliche Impulsstörquellen verwenden.
MICRO-EPSILON empfiehlt die Verwendung des optional erhältlichen Netzteils PS2020 für den Sensor.
Schalten Sie das Netzteil erst nach Fertigstellung der Verdrahtung ein.
Verbinden Sie die Eingänge Pin 1 und Pin 2 am Sensor mit einer 24 V-Spannungsversorgung.
RS422-Verbindung mit USB-Konverter IF2001/USB
Neben Industrial Ethernet unterstützt der Sensor auch eine serielle Kommunikation via RS422. Eine serielle Kommu-
nikation ist möglich mit den Kabeln PC2415-1/Y oder PC2415-x/OE. Der RS422-zu-USB-Konverter IF2001/USB ist als
optionales Zubehör erhältlich.
Eigenschaften: Differenzsignale nach EIA-422, galvanisch
mit Versorgungsspannung verbunden.
Verwenden Sie ein geschirmtes Kabel mit verdrillten
Adern.
Kabellänge kleiner 30 m.
Verbinden Sie die Masseanschlüsse.
confocalDT 2410/2415
Sensor
Versorgung
12-pol Stecker
1
2
PC2415-1/Y
PC2415-x/OE
V
Rot
+
GND
Blau
Sensor
Signal
12-pol Stecker
3
RX +
4
RX -
2
Versorgungs-GND (Blau)
5
TX +
6
TX -
Gehäuse
Schirm
PC2415-1/Y
IF2001/USB
PC2415-x/OE
Braun
TX +
Weiß
TX -
GND
Grün
RX +
Gelb
RX -
Kabelschirm
---
Seite 9
