Montage
5.4.5

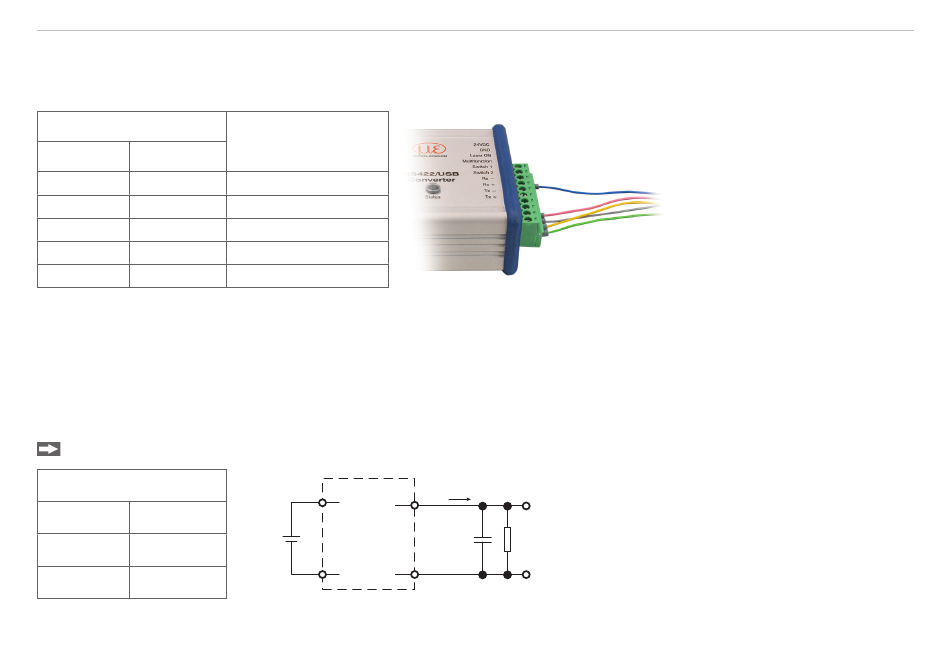

RS422-Verbindung mit USB-Konverter IF2001/USB

i
Trennen beziehungsweise verbinden Sie die Sub-D-Verbindung zwischen RS422 und USB-Konverter nur im spannungslosen
Zustand.
Sensor
Signal Sensorkabel
Tx + grau
Tx - rosa
Rx + grün
Rx - gelb
GND blau
Abb. 14 Pin-Belegung IF2001/USB
Für die Verbindung zwischen Sensor und PC müssen die Leitungen gekreuzt werden.
5.4.6

Analogausgang

Der Sensor stellt einen Stromausgang 4 ... 20 mA zur Verfügung.
i
Der Stromausgang darf nicht dauerhaft im Kurzschlussbetrieb ohne Lastwiderstand betrieben werden. Der Kurzschlussbetrieb
führt dauerhaft zur thermischen Überlastung und damit zur automatischen Überlastabschaltung des Ausgangs.
Verbinden Sie die Adern „weiß" und „blau" am Sensor mit einem Messgerät.
Sensor
Signal Sensorkabel
I
weiß
OUT
GND blau
Abb. 15 Beschaltung für Spannungsausgang
optoNCDT 1320
Endgerät (Konverter)
Typ IF2001/USB
von MICRO-EPSILON
Rx + (Pin 3)
Rx -(Pin 4)
Tx + (Pin 1)
Tx -(Pin 2)
GND (Pin 9)
ILD1320
11...
30 VDC
Mit nebenstehender Beschaltung erhalten Sie am
I out U out
weiß
Ausgang eine Analogspannung im Bereich von
1 ... 5 V.
C
R = 250 Ohm:
R
100 nF U
OUT
blau
R = 500 Ohm:
U
OUT
Symmetrische Differenzsignale
nach EIA-422, nicht galvanisch
von der Versorgungsspannung
getrennt.
Verwenden Sie ein geschirmtes
Kabel mit verdrillten Adern.
1 ... 5 V bei U > 11 V
B
2 ... 10 V bei U > 17 V
B
