Installation und Montage
4.
4.1
Auf den Kabelmantel des Sensorkabels dürfen keine scharfkantigen oder schweren Gegenstände einwirken.
Schützen Sie das Kabel in Bereichen mit erhöhtem Druck grundsätzlich vor Druckbelastung.
Der minimale Biegeradius beträgt 10 mm. Vermeiden Sie auf jeden Fall Knicke.
i
4.2
Die Sensoren des capaNCDT 6100 können freistehend oder bündig montiert werden.
Achten Sie bei der Montage darauf, dass die polierte Sensorstirnfläche nicht zerkratzt wird.
4.2.1
Diese einfache Befestigungsart ist nur bei kraft- und vibrationsfreiem Einbauort zu empfehlen. Die Maden-
schraube muss aus Kunststoff sein, damit das Sensorgehäuse nicht beschädigt oder verformt werden kann.

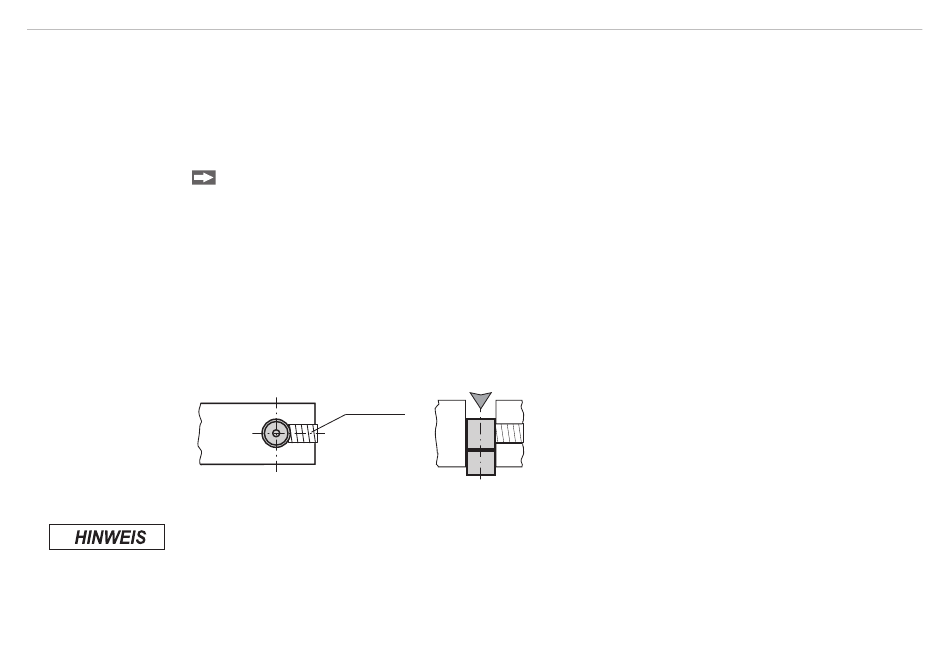

Abb. 3
Verwenden Sie keine Metallmadenschrauben!
>
capaNCDT 6100
Installation und Montage
Vorsichtsmaßnahmen
Überprüfen Sie die Steckverbindungen auf festen Sitz.
Ein beschädigtes Kabel kann nicht repariert werden.
Sensor
Radiale Punktklemmung mit Madenschraube
Maden-
schraube
Radiale Punktklemmung mit Madenschraube
Gefahr der Beschädigung des Sensors
Seite 12
